[求助] 求助：钛合金TC11的拉伸断口分析

求各位大神帮小弟分析一下断口的主要特征。本人对这部分了解有限。多谢了！越多越好。这几张图片为同一断口 不同的放大倍数。 本人认为其是塑性断裂，存在小韧窝。不知道对是不对？是不是有点像准解理断裂呢？

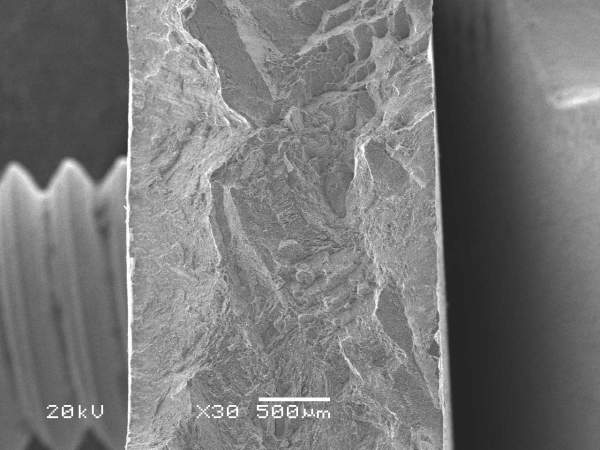

求助：钛合金TC11的拉伸断口分析

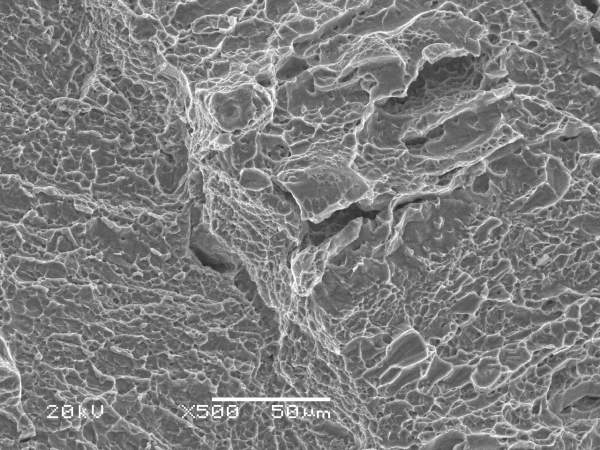

求助：钛合金TC11的拉伸断口分析-1


求助：钛合金TC11的拉伸断口分析-2


求助：钛合金TC11的拉伸断口分析-3


求助：钛合金TC11的拉伸断口分析-4


求助：钛合金TC11的拉伸断口分析-5
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-10 10:52:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

grp88620

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
刘征: 金币+5 2013-09-10 15:09:31
虽然存在小韧窝，但是应该是准解理断裂或者接近脆断。不知道楼主拉伸试样的塑性怎么样，应该不会很好。TC4水冷时效处理后的拉伸断口和楼主的端口类似。本人觉得分析断口还是要跟合金的性能结合起来，纯粹的分析断裂方式意义不大。
赞一下 回复此楼
2楼2013-09-10 15:02:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

刘征

金虫 (著名写手)
引用回帖:
2楼: Originally posted by grp88620 at 2013-09-10 15:02:24
虽然存在小韧窝，但是应该是准解理断裂或者接近脆断。不知道楼主拉伸试样的塑性怎么样，应该不会很好。TC4水冷时效处理后的拉伸断口和楼主的端口类似。本人觉得分析断口还是要跟合金的性能结合起来，纯粹的分析断裂 ...

谢谢回复！塑性在7%左右，材料的组织为细小的片层状晶粒！厚度大约0.9μm。
老师说断口分析的不够！还要在深入！不知如何深入呢！c-3-30-1那张图能看出什么来呢?
赞一下 回复此楼
3楼2013-09-10 15:15:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

grp88620

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
刘征: 金币+5, ★★★很有帮助 2013-09-11 10:11:33
引用回帖:
3楼: Originally posted by 刘征 at 2013-09-10 15:15:59
谢谢回复！塑性在7%左右，材料的组织为细小的片层状晶粒！厚度大约0.9μm。
老师说断口分析的不够！还要在深入！不知如何深入呢！c-3-30-1那张图能看出什么来呢?...

从断口看应该是沿晶断裂，那些凹进去的地方应该是原始的晶粒被拔出造成的。而且断口仍然存在丰富的韧窝，虽然比较浅，保证了一定的塑性。
赞一下 回复此楼
4楼2013-09-10 19:14:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zbhwel

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
刘征: 金币+5, ★★★很有帮助 2013-09-11 10:11:41
这是韧性断裂，存在有大量的韧窝，只是由于延伸率不是很高，所以韧窝比较浅，而且大小不均匀，在部分韧窝里面存在准解理断裂，因为在放大5000倍可以看见韧窝里面有部分的河流花样。
赞一下 回复此楼
主要从事稀有金属钛合金、钽铌及其合金，铍青铜材料及管棒线材塑性加工技术研究与生产。
5楼2013-09-11 08:18:20
