[求助] 光学-光纤传感 相关概念咨询已有1人参与

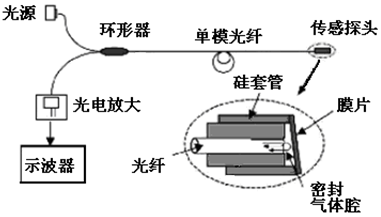

1、        光的干涉是发生在哪,是不是只要有多路光的存在就会叠加发生干涉?按照光纤EFPI传感器的原理,上面图是光纤端面反射光与膜片内表面反射光发生干涉,那么由环形器到探头的输入光信号呢,它为什么不参加干涉?
2、        干涉光强度I=2I0(1+cos ),其中两相干光束的光强I1=I2=I0。但我也从其他文献中发现把上面公式I叫光功率,光功率与光强有什么区别?
3、        发生干涉后的光强与波长和腔长有关,如果选用中心波长1310nm,带宽 7nm,对计算光强与腔长有影响,从而设计腔长值也会有影响?如果有的话,那么滤波器的带宽是不是要选很小的?
4、        光电探测器的响应度是输出电流与输入光功率之比,如果干涉后I是光强的话,那光电探测器是如何将光强转化为电流的?光电探测器是不是对输入光功率有限制?
5、        我们用传感探头是测超声波的,如果有超声波,会调制腔长,从而影响光强,能够测到电信号的大小,如果没有超声波,两列光也会干涉啊,为什么就没有了电信号呢?
         由于本人不是光纤传感相关专业的,还望各路英雄豪杰推荐一本光纤传感相关教材,在下在此谢过!
光学-光纤传感 相关概念咨询
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幸子爱撒谎

铁虫 (小有名气)

【答案】应助回帖

★ ★
华丽的飘过: 金币+2, 3q 2013-11-19 23:42:24
这个是在论文上面摘下来的吧。这是什么加速度传感器吧?传感探头的加速移动会但是薄膜振动,通过模片的振动然后干涉的两束光的光程差产生变化。然后探测器接受到的光强会与初始值不同,然后再计算出薄膜移动的距离,从而得到加速度的值

[ 发自手机版 http://muchong.com/3g ]
2楼2013-11-04 00:22:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幸子爱撒谎

铁虫 (小有名气)

【答案】应助回帖

干涉是在空气薄膜左侧的地方发生的。仔细观察好像上下厚度不一样,我觉得好像是等厚干涉,

[ 发自手机版 http://muchong.com/3g ]
3楼2013-11-04 00:24:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

幸子爱撒谎

铁虫 (小有名气)

【答案】应助回帖

可以看看苑立波教授写的光纤传感器设计什么的书,我看过,还行

[ 发自手机版 http://muchong.com/3g ]
4楼2013-11-04 00:26:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaomeng8566

铁虫 (初入文坛)

【答案】应助回帖

1、       光的干涉发生在光纤各处。干涉你可以理解为两光场的相加,只要光路中存在不同模式的光成分,干涉就会发生。上图光路中环形器具有定向传输的特性,特点为1到且只到2,2到且只到3,3不到1。所以环形器接探测器的端口不存在输入激光。
2、          光功率和光强概念是一样的。
3、        滤波器?光学的还是电学的?光学的不需要,电学的需要对应外部超声波频率的低通滤波器。
4、       探测器是平方器件,也就是说探测器只能探测到光场的模平方,简单理解就是探测器只能感应光强。光子使探测器内产生光电子形成光电流。光电子密度受探测器材料中参杂浓度的限制,是有上限的。
5、        有超声波,光探测器给出频率与外界超声波频率一致的电信号,没有的时候输出是直流。当然电路系统通常会把直流信号滤掉,保留交流成分。
行天下。
5楼2013-12-05 09:48:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hittyk

金虫 (正式写手)

【答案】应助回帖

1、        光的干涉是发生在哪,是不是只要有多路光的存在就会叠加发生干涉?按照光纤EFPI传感器的原理,上面图是光纤端面反射光与膜片内表面反射光发生干涉,那么由环形器到探头的输入光信号呢,它为什么不参加干涉?

——这里面光在光纤端面发生一次反射R1,在薄膜左侧发生一次反射R2,薄膜反射光耦合进入光纤中之后,会与光纤端面的反射光发生干涉。薄膜倾斜的原因是为了防止在薄膜右侧反射的光耦合进入光纤中。这里面只有反射光会进入到光电探测器中被接收检测,所以没有必要考虑输入光。
      另外,干涉发生的条件是两束光有固定的相位差,振动方向和频率相同。入射光和反射光之间应该没有固定的相位差。所以应该不会发生干涉。
静以修身,俭以养德
6楼2014-10-20 12:46:04
