小木虫论坛-学术科研互动平台 » 专业学科区 » 地学 » 3S技术 » ArcGIS里面的用ArcScene做三维显示的问题
201/2返回列表12下一页
查看: 7013  |  回复: 19
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dream_yaoyao

银虫 (小有名气)

[求助] ArcGIS里面的用ArcScene做三维显示的问题

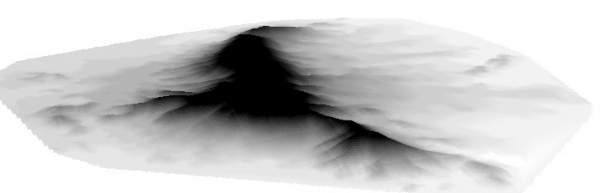

我之前用等高线最后经有TIN生产DEM之后，在Arcscene里面显示，应用base height之后
ArcGIS里面的用ArcScene做三维显示的问题
ArcGIS里面的用ArcScene做三维显示的问题-1
就会有三维的显示，
如下：
ArcGIS里面的用ArcScene做三维显示的问题-2
ArcGIS里面的用ArcScene做三维显示的问题-3
可是我在国际科学数据平台下载的DEM的图像，经设置后，在arcscene里面显示不出三维的效果，是怎么回事？
ArcGIS里面的用ArcScene做三维显示的问题-4
看是平的，不是有起伏的，
ArcGIS里面的用ArcScene做三维显示的问题-5
这究竟是怎么一回事儿呢？求给位大侠帮帮忙啊

[ Last edited by dream_yaoyao on 2013-9-6 at 10:58 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-06 10:55:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

zhangok

木虫 (著名写手)
引用回帖:
13楼: Originally posted by dingxinjie at 2014-06-13 19:41:42
您好，我现在也出现了这个情况，DEM图的属性里像元大小是（0.00083333,0.00083333），我在做坡度slope的时候就会得到很奇怪的图，请问，怎么才能把它设置成（30,30），或者是我SLOPE的时候怎么设置参数啊？...

你好！你好！我手上暂时没有找到可用的高程数据，不过，我试着用经纬度坐标的数据试了一下。具体操作过程是这样的，首先在ARCMAP中新建一个窗口，右单击layer,在随后出现的Data frame properties中选择coordinate system,再选择Projection Coordinate Sysytem下的UTM/WGS1984/Northern Hemsphere\WGS_1984_UTM_Zone_50N,点击确定；然后加载数据，右单击export data,输出到具体的路径，切记一定要在转换输出时spatial reference要选择Data frame (current)，确定后输出的数据再重新加载后就变成米制单位了。也许我讲得也不尽对，欢迎其他网友批评指正！
赞一下(2人) 回复此楼
14楼2014-06-13 23:30:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wu-bing-fe

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
tianya0423: 金币+2, 鼓励应助。 2013-09-07 14:48:47
可能是因为这个地方高差不大，看不出来，你可以把高差夸张的设大一点可能看起来就明显了，但那不是真实地形。
赞一下 回复此楼
悄悄地我来了，悄悄地我走了！
2楼2013-09-07 10:44:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

jiushidt

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
tianya0423: 金币+2, 鼓励应助。 2013-09-08 23:24:05
DEM是用像素值来代表搞成而已，自身是不会有高低祈福的。可以把dem做成tin，然后再加进去。或者已经现有这个区域的tin网，直接以他为高铺上去也可。
赞一下 回复此楼
3楼2013-09-08 10:01:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ChaunceyH

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tianya0423: 金币+3, 鼓励应助。 2013-09-08 23:23:52
dream_yaoyao: 金币+5, ★★★★★最佳答案 2013-09-21 21:06:50
确认你的数据是地理坐标系还是投影坐标系
因为你需要使水平的和垂直的单位一致（都是米），以便于三维显示。因此数据最好是投影坐标系，DEM数据高程值的单位是米，这样的话就可以轻松地得到三维的效果，还可以适当得配以夸张系数以达到更好的显示效果。
赞一下 回复此楼
我决了个定，多看文章少灌水
4楼2013-09-08 13:01:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangok

木虫 (著名写手)
引用回帖:
4楼: Originally posted by ChaunceyH at 2013-09-08 13:01:03
确认你的数据是地理坐标系还是投影坐标系
因为你需要使水平的和垂直的单位一致（都是米），以便于三维显示。因此数据最好是投影坐标系，DEM数据高程值的单位是米，这样的话就可以轻松地得到三维的效果，还可以适当 ...

讲得很对，通常ADTER GDEM数据问题不大。我试过别人给的SRTM 90m的DEM数据，是用经纬度来表示栅格单元大小的，比如cell size(x,y)=0.00083333333, 0.00083333333,
如果不转换为meter，那么生成的三维高程表面是非常夸张的，我试着将vertical exaggration系数调整为3E-005才得到较好的显示结果。
赞一下 回复此楼
5楼2013-09-09 13:46:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream_yaoyao

银虫 (小有名气)
引用回帖:
4楼: Originally posted by ChaunceyH at 2013-09-08 13:01:03
确认你的数据是地理坐标系还是投影坐标系
因为你需要使水平的和垂直的单位一致（都是米），以便于三维显示。因此数据最好是投影坐标系，DEM数据高程值的单位是米，这样的话就可以轻松地得到三维的效果，还可以适当 ...

我的是投影坐标，还是不行，根本就是平的，怎么设置夸张系数？
赞一下 回复此楼
6楼2013-09-09 19:00:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream_yaoyao

银虫 (小有名气)
引用回帖:
3楼: Originally posted by jiushidt at 2013-09-08 10:01:50
DEM是用像素值来代表搞成而已，自身是不会有高低祈福的。可以把dem做成tin，然后再加进去。或者已经现有这个区域的tin网，直接以他为高铺上去也可。

生成tin也不行啊
赞一下 回复此楼
7楼2013-09-09 19:00:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream_yaoyao

银虫 (小有名气)
引用回帖:
5楼: Originally posted by zhangok at 2013-09-09 13:46:29
讲得很对，通常ADTER GDEM数据问题不大。我试过别人给的SRTM 90m的DEM数据，是用经纬度来表示栅格单元大小的，比如cell size(x,y)=0.00083333333, 0.00083333333,
如果不转换为meter，那么生成的三维高程表面是非 ...

我下的是30m分辨率的，是投影坐标系的啊，还是不行，vertical exaggration系数在哪里调整？
赞一下 回复此楼
8楼2013-09-09 19:02:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream_yaoyao

银虫 (小有名气)
引用回帖:
3楼: Originally posted by jiushidt at 2013-09-08 10:01:50
DEM是用像素值来代表搞成而已，自身是不会有高低祈福的。可以把dem做成tin，然后再加进去。或者已经现有这个区域的tin网，直接以他为高铺上去也可。

tin变成grid也是会有高低的，你试试，不然我第一幅有起伏的图是怎么弄出来的呢？呵呵
赞一下 回复此楼
9楼2013-09-09 19:16:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dream_yaoyao

银虫 (小有名气)
引用回帖:
5楼: Originally posted by zhangok at 2013-09-09 13:46:29
讲得很对，通常ADTER GDEM数据问题不大。我试过别人给的SRTM 90m的DEM数据，是用经纬度来表示栅格单元大小的，比如cell size(x,y)=0.00083333333, 0.00083333333,
如果不转换为meter，那么生成的三维高程表面是非 ...

我本身就是meter，我按照你说的，调整了z的夸张系数，我试了一下，果然，是有起伏的，我的区域内高程范围是-136到235，是这个范围太窄了么？还有我想知道ASTER GDEM的数据里面的负值是什么，我的这个区域在南昌附近，本来想负值可能是水域湖泊之类，不过又感觉不像有这么多水域啊，还有什么可能造成负值，这个DEM得数据的准确率高么？谢谢喽，高手!
赞一下 回复此楼
10楼2013-09-09 19:22:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
