[求助] 大神帮我看下下面零件的定位方式是否恰当~

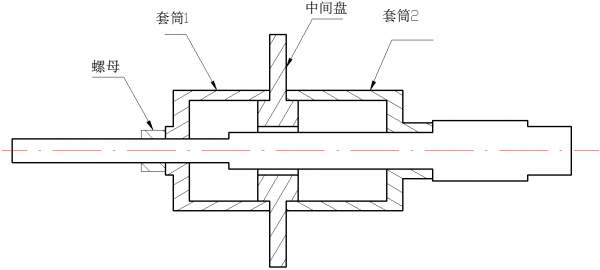

如图,左边螺母拧紧之后把两个套筒和中间盘轴向固定,所有零件一起转动。由于整个部件工作时高速运转(几万转的速度,驱动部分没有画出来),需要对中间盘进行径向定位。我的问题是按照图示结构方案,中间盘是否可以达到可靠的径向定位?如果不能,有没有什么改进措施?前提是中间盘和转轴不能是过盈配合,因为必须保证方便拆卸。
PS:轴是主动件,通过摩擦力带动其他零件一起转动。这个东西是我自己设计的,从来没见过,所以希望各位指点下。
大神帮我看下下面零件的定位方式是否恰当~
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

蓝色的乌鸦

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
天很蓝(sweety代发): 金币+2, 鼓励应助 2013-09-05 13:15:58
这个设计可能不行 首先 套筒的固定 在轴上应该是由轴间定位和固定 套筒1明显是装配错误 螺母在告诉转动时固定可能会松 在振动力学这本书上有一节里讲 可以用开口销固定   右边的套筒可能没什么问题 就是你这个套筒的样子有些奇怪  好像这样的不多吧  其二 驱动轴和这个轴肯定是齿轮链接吧 有没有考虑强度问题 在左边和在右边不一定都满足吧 你这是几万转 不是几千转 直接放在中间 倒是好看了  应力要求能达到么
2楼2013-09-05 12:31:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC(CT试样)DCP

【答案】应助回帖

感谢参与,应助指数 +1
中间部位应该有键槽吧,最基础的
3楼2013-09-05 14:07:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)

引用回帖:
3楼: Originally posted by 小范bairoe at 2013-09-05 14:07:23
中间部位应该有键槽吧,最基础的

谢谢回复!
因为轴太细,不能用键槽。
4楼2013-09-05 15:34:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by 蓝色的乌鸦 at 2013-09-05 12:31:36
这个设计可能不行 首先 套筒的固定 在轴上应该是由轴间定位和固定 套筒1明显是装配错误 螺母在告诉转动时固定可能会松 在振动力学这本书上有一节里讲 可以用开口销固定   右边的套筒可能没什么问题 就是你这个套筒的 ...

谢谢回复!
首先,这个不是齿轮链接,所以不存在强度问题。
螺母固定问题不大,因为有先例。
我最担心的是中间盘的定位是否合适。
5楼2013-09-05 15:39:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC(CT试样)DCP

引用回帖:
3楼: Originally posted by 小范bairoe at 2013-09-05 14:07:23
中间部位应该有键槽吧,最基础的

但是对于中间要和轴一起旋转,没有定位,应该不会一起转吧
6楼2013-09-05 16:19:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)

引用回帖:
6楼: Originally posted by 小范bairoe at 2013-09-05 16:19:54
但是对于中间要和轴一起旋转,没有定位,应该不会一起转吧...

这个是靠摩擦力带动的~
7楼2013-09-05 18:25:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

东亳浩青

至尊木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
不行,中间盘同心度不能保证,再加上高转速,把机器也震飞了中间定位可以采用小锥度芯轴
8楼2013-09-06 05:34:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
用什么套筒啊....显的罗嗦....
直接盘子上锁紧螺母一吃就行了啊.....
9楼2013-09-06 06:12:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

雨下的好难听

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
感觉轴太长,轴中间部分再做一个阶梯呗用轴肩固定,少用一个套筒

[ 发自手机版 http://muchong.com/3g ]
10楼2013-09-06 08:01:19
