[求助] 机械制图 符号标志

有张CAD画好的图纸，上面M表示螺栓，N表示的是什么啊，哪位大侠可以告诉我，谢谢啊
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
人在囧途
1楼 2013-09-04 16:53:41
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

kingjinjing

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiang8wei5: 金币+4, ★有帮助, 你帮我分析一下哦 2013-09-04 17:06:50
jiang8wei5: 金币+2, ★有帮助, 谢谢 2013-09-04 22:16:44
截张图看看。。。这样才好回答
赞一下(1人) 回复此楼
2楼2013-09-04 17:00:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

jiang8wei5

金虫 (著名写手)
引用回帖:
2楼: Originally posted by kingjinjing at 2013-09-04 17:00:30
截张图看看。。。这样才好回答

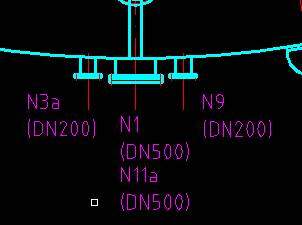

图传上了
机械制图 符号标志
赞一下 回复此楼
人在囧途
3楼2013-09-04 17:06:30
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
引用回帖:
3楼: Originally posted by jiang8wei5 at 2013-09-04 17:06:30
图传上了

...

这个还真不知道.....
赞一下 回复此楼
4楼2013-09-04 18:44:51
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

郑明宇china

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiang8wei5: 金币+8, ★★★很有帮助, 但是这张图纸里面还有M1，M2，表示的是螺栓，我没有截图上来了，那为什么不接着用N来标识呢 2013-09-04 22:16:29
括号内的DN指的是公称直径，N只是一个代号吧。
赞一下 回复此楼
5楼2013-09-04 20:26:12
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

为了萝卜呢

新虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiang8wei5: 金币+8, ★★★很有帮助, 可能是吧，但是这张图纸里面还有M1，M2，我没有截图上来了，那为什么不接着用N来标识呢 2013-09-04 22:15:43
DN是通径，N我觉得是number的意思
赞一下 回复此楼
妹妹啊
6楼2013-09-04 22:12:21
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
你那个M也不一定是螺纹孔的意思吧.....
M1的螺纹我倒第一次听说....
赞一下 回复此楼
7楼2013-09-05 06:11:20
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chenshen1123

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
jiang8wei5: 金币+4 2013-09-05 18:35:12
DN是标示管螺纹。但是国标上规定管螺纹好像也不是这么标准 这个可能是老外的标准（看着像意大利标示方法），在或者是某个公司内部标准，个人观点 还请各位指教
赞一下 回复此楼
8楼2013-09-05 08:00:32
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

yhp_1990

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
jiang8wei5: 金币+5, ★有帮助 2013-09-05 18:35:28
DN按理说是公称直径   指的是外径   螺纹用M是正常的   这个N   感觉可能是别的国家标准    待我问问其它人
赞一下 回复此楼
9楼2013-09-05 11:28:28
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

大地飞鹰3978

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
jiang8wei5: 金币+1 2013-09-05 18:35:34
这是中国标准还是外国标准？
赞一下 回复此楼
10楼2013-09-05 16:32:25
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
