[求助]
latex 公式问题！急急急！万分感谢！
|
|

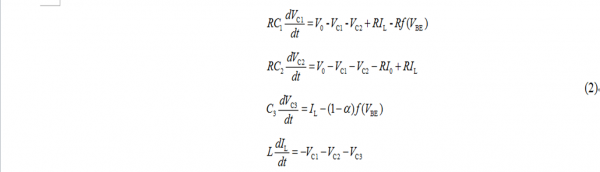

想编辑这样一个公式：公式的内容我已写对，但格式一直不对： 内容： RC_{1}\frac{\mathrm{d} V_{C_{1}}}{\mathrm{d} t}&=&V_{0}-V_{C_{1}}-V_{C_{2}}+RI_{L}-Rf(V_{BE})\\ RC_{2}\frac{\mathrm{d} V_{c_{2}}}{\mathrm{d} t}&=&V_{0}-V_{C_{1}}-V_{C_{2}}-RI_{0}+RI_{L}\\ C_{3}\frac{\mathrm{d} V_{C_{3}}}{\mathrm{d} t}&=&I_{L}-(1-\alpha)f(V_{BE})\\ L\frac{\mathrm{d} I_{L}}{\mathrm{d} t}&=&-V_{C_{1}}-V_{C_{2}}-V_{C_{3}} 格式注意 四个公式不要挤在一起且左对齐 公式编号（2）高度在四个公式的中间 且 自动生成 万分感谢大家帮忙 谢谢  想要的公式样子.png |
回复此楼» 猜你喜欢
假如你的研究生提出不合理要求
已经有8人回复
-
萌生出自己或许不适合搞科研的想法，现在跑or等等看？
已经有4人回复
-
Materials Today Chemistry审稿周期
已经有4人回复
-
参与限项
已经有3人回复
-
实验室接单子
已经有4人回复
-
全日制（定向）博士
已经有4人回复
-
对氯苯硼酸纯化
已经有3人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有12人回复
-
所感
已经有4人回复
-
要不要辞职读博？
已经有7人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- latex中公式问题
已经有4人回复
- word2003中公式问题
已经有5人回复
- 论文中的公式问题！
已经有4人回复
ght1102
木虫 (正式写手)
- 应助: 4 (幼儿园)
- 金币: 8043.1
- 散金: 4614
- 红花: 8
- 帖子: 856
- 在线: 1342.6小时
- 虫号: 813383
- 注册: 2009-07-21
- 专业: 模式识别
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shawmar: 金币+10, ★★★★★最佳答案 2013-09-06 12:38:23
shawmar: 金币+5, ★★★★★最佳答案 2013-09-06 13:58:59
感谢参与，应助指数 +1
shawmar: 金币+10, ★★★★★最佳答案 2013-09-06 12:38:23
shawmar: 金币+5, ★★★★★最佳答案 2013-09-06 13:58:59
|
\begin{array}{l} RC_{1}\frac{\mathrm{d} V_{C_{1}}}{\mathrm{d} t}=V_{0}-V_{C_{1}}-V_{C_{2}}+RI_{L}-Rf(V_{BE})\\[0.2cm] RC_{2}\frac{\mathrm{d} V_{c_{2}}}{\mathrm{d} t}=V_{0}-V_{C_{1}}-V_{C_{2}}-RI_{0}+RI_{L}\\[0.2cm] C_{3}\frac{\mathrm{d} V_{C_{3}}}{\mathrm{d} t}=I_{L}-(1-\alpha)f(V_{BE})\\[0.2cm] L\frac{\mathrm{d} I_{L}}{\mathrm{d} t}=-V_{C_{1}}-V_{C_{2}}-V_{C_{3}} \end{array} |
2楼2013-09-03 21:12:49
kanger0
木虫 (小有名气)
- 应助: 39 (小学生)
- 金币: 2671.7
- 红花: 2
- 帖子: 131
- 在线: 107.2小时
- 虫号: 954874
- 注册: 2010-02-11
- 专业: 概率论与随机分析
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
shawmar: 金币+10, ★★★★★最佳答案 2013-09-06 12:38:34
shawmar: 金币+5, ★★★★★最佳答案 2013-09-06 14:04:28
感谢参与，应助指数 +1
shawmar: 金币+10, ★★★★★最佳答案 2013-09-06 12:38:34
shawmar: 金币+5, ★★★★★最佳答案 2013-09-06 14:04:28
|
\begin{eqnarray} RC_{1}\frac{\mathrm{d} V_{C_{1}}}{\mathrm{d} t}&=&V_{0}-V_{C_{1}}-V_{C_{2}}+RI_{L}-Rf(V_{BE})\nonumber\\ RC_{2}\frac{\mathrm{d} V_{c_{2}}}{\mathrm{d} t}&=&V_{0}-V_{C_{1}}-V_{C_{2}}-RI_{0}+RI_{L}\nonumber\\ &&\\ C_{3}\frac{\mathrm{d} V_{C_{3}}}{\mathrm{d} t}&=&I_{L}-(1-\alpha)f(V_{BE})\nonumber\\ L\frac{\mathrm{d} I_{L}}{\mathrm{d} t}&=&-V_{C_{1}}-V_{C_{2}}-V_{C_{3}}\nonumber \end{eqnarray} |
3楼2013-09-03 22:35:30
kanger0
木虫 (小有名气)
- 应助: 39 (小学生)
- 金币: 2671.7
- 红花: 2
- 帖子: 131
- 在线: 107.2小时
- 虫号: 954874
- 注册: 2010-02-11
- 专业: 概率论与随机分析
|
试了一下, 下面方法更好: \begin{equation} \begin{split} RC_{1}\frac{\mathrm{d} V_{C_{1}}}{\mathrm{d} t}&=V_{0}-V_{C_{1}}-V_{C_{2}}+RI_{L}-Rf(V_{BE})\\ RC_{2}\frac{\mathrm{d} V_{c_{2}}}{\mathrm{d} t}&=V_{0}-V_{C_{1}}-V_{C_{2}}-RI_{0}+RI_{L}\\ C_{3}\frac{\mathrm{d} V_{C_{3}}}{\mathrm{d} t}&=I_{L}-(1-\alpha)f(V_{BE})\\ L\frac{\mathrm{d} I_{L}}{\mathrm{d} t}&=-V_{C_{1}}-V_{C_{2}}-V_{C_{3}} \end{split}\label{eq2} \end{equation} |
4楼2013-09-04 21:22:46
