[求助] 这样的问题能不能用ansys进行接触分析呢

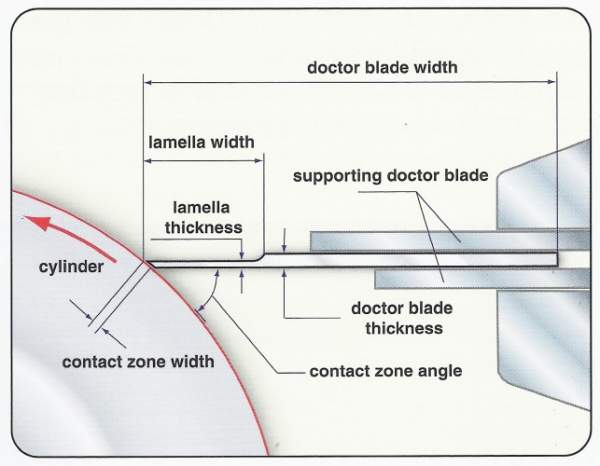

这是凹印机刮墨刀与滚筒接触的简图，我想对此进行接触分析，不知道能不能可行？想听听大家的意见。
这样的问题能不能用ansys进行接触分析呢
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-09-02 15:53:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaosongqing

银虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
1592203609: 金币+1, 谢谢回帖 2013-09-02 16:42:32
如果滚筒半径很大的话能不能把滚筒看成平直的，这样就和平面摩擦接触类似了
赞一下 回复此楼
2楼2013-09-02 16:31:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摸屁股诗人

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhaosongqing at 2013-09-02 16:31:45
如果滚筒半径很大的话能不能把滚筒看成平直的，这样就和平面摩擦接触类似了

我想考虑到滚筒与刮墨刀之间的接触角度。如果看成平直的面，是不是分析的容易些？

要求压力均匀，且尽可能保证小的接触压力，减少磨损。
要保证刮墨刀的刚度。
赞一下 回复此楼
3楼2013-09-02 17:17:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaosongqing

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by 摸屁股诗人 at 2013-09-02 17:17:21
我想考虑到滚筒与刮墨刀之间的接触角度。如果看成平直的面，是不是分析的容易些？

要求压力均匀，且尽可能保证小的接触压力，减少磨损。
要保证刮墨刀的刚度。...

如果堪称平直面接触会简单些，前提是筒的直径较大，在接触的区域可以看成平面接触，这样分析起来就问题不大了。
赞一下 回复此楼
4楼2013-09-03 08:52:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

摸屁股诗人

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by zhaosongqing at 2013-09-03 08:52:48
如果堪称平直面接触会简单些，前提是筒的直径较大，在接触的区域可以看成平面接触，这样分析起来就问题不大了。...

刮墨刀的厚度加上夹板的厚度也不过0.5mm，相对与滚筒的直径而言，可以按着平面接触来试试。

不同的接触角度，看看有什么不同的结果。
赞一下 回复此楼
5楼2013-09-03 09:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaosongqing

银虫 (初入文坛)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-09-03 18:53:35
引用回帖:
5楼: Originally posted by 摸屁股诗人 at 2013-09-03 09:41:46
刮墨刀的厚度加上夹板的厚度也不过0.5mm，相对与滚筒的直径而言，可以按着平面接触来试试。

不同的接触角度，看看有什么不同的结果。...

那就可以简化成两个体面间的摩擦接触问题，角度大小不再是问题。问题是可以解决的，因为你关心的是刮刀，所以适当简化有利于解决问题。
赞一下 回复此楼
6楼2013-09-03 13:21:47
