24小时热门版块排行榜

>论坛更新日志 (3596)
>虫友互识 (583)
>文献求助 (201)
>导师招生 (190)
>休闲灌水 (188)
>考博 (124)
>论文投稿 (117)
>博后之家 (88)
>招聘信息布告栏 (67)
>论文道贺祈福 (66)
>硕博家园 (65)
>基金申请 (57)
>教师之家 (49)
>考研 (47)
>找工作 (45)
>公派出国 (21)

返回列表

microyang06

新虫 (初入文坛)

应助: 0 (幼儿园)
金币: 21.5
帖子: 3
在线: 36分钟
虫号: 1939373
注册: 2012-08-15
专业: 机械结构强度学

[求助] 304不锈钢热加工金相组织图，不解，求教导

求教下这分别是什么组织？为什么会有差别
工艺如下
材料304不锈钢，工艺为1180采用多道次热压，总压下30%

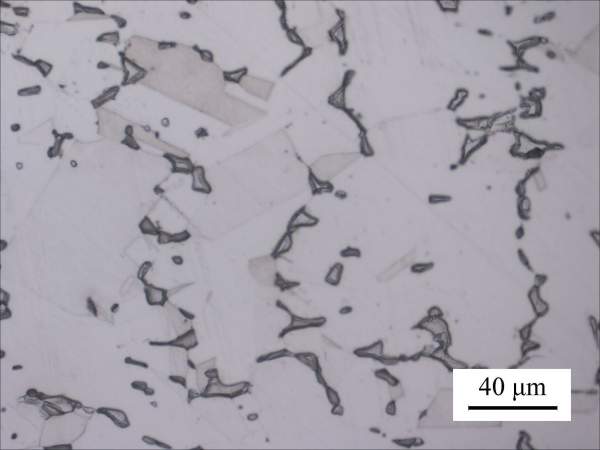

第一张照片，加热温度10℃/s至1180℃；保温3分钟，0.1的压下速率压下10%；温度降至1150℃并保温30s，0.1的压下速率压下10%；温度降至1130℃，0.1的压下速率压下10%。累计压下量30%
第二张，加热温度10℃/s至1180℃；保温3分钟，0.1的压下速率压下5%；温度降至1150℃并保温30s，0.1的压下速率压下10%；温度降至1130℃，0.1的压下速率压下15%。累计压下量30%



回复此楼

» 猜你喜欢

存款400万可以在学校里躺平吗已经有37人回复
英文综述是否需要润色及查重已经有5人回复
救命帖已经有5人回复
限项规定已经有5人回复
为什么nbs上溴没有产物点出现呢已经有9人回复
招博士已经有3人回复
最失望的一年已经有18人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

关于铸态304奥氏体不锈钢金相组织的一个疑问已经有5人回复

1楼 2013-08-30 18:25:03

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

peterflyer

木虫之王 (文学泰斗)

peterflyer

MM-EPI: 2
应助: 20282 (院士)
金币: 145973
红花: 1374
帖子: 93091
在线: 7694.3小时
虫号: 1482829
注册: 2011-11-08
性别: GG
专业: 功能陶瓷

【答案】应助回帖

感谢参与，应助指数 +1

你的是国产304吧？若是理想的304，组织不含碳，是均匀的奥氏体组织。但若冶炼技术有限的话，会有一定的碳存在，以碳化物的形式存在与显微组织中，那些深颜色的就是。若想消除，等加工完毕后在1100读报问题短时间后让这些碳化物溶于基体中，然后水淬处理，这称之为固溶处理（注意它跟淬火有本质区别，后者有奥氏体向马氏体的相变，且碳以超饱和固溶体的形式留在晶格中；而前者无相变，碳在基体中的存在也不是超饱和的状态）。
