[求助] 如何用Origin做出Bandoffsets的图

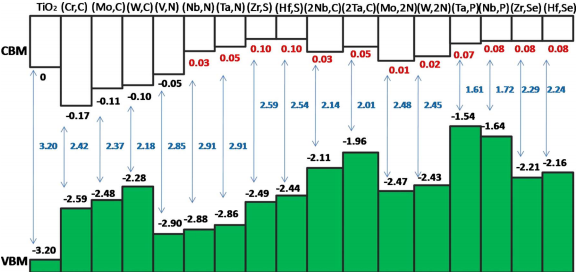

我通过VASP计算得到了一系列掺杂物质的能带数据和DOS，看到文献上有做出不同掺杂元素后的band offsets图，我也想做出如以下附件的图，但是在origin里做出柱状图的大小和禁带宽度展示的总是不太好，请教各位大侠如何作图
如何用Origin做出Bandoffsets的图
Bandoffses
回复此楼

» 收录本帖的淘帖专辑推荐

origin操作技巧

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-30 16:17:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laomazxlfb

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
csgt0: 金币+1, 谢谢 2013-09-01 19:11:13
图如下：
http://pan.baidu.com/share/link? ... p;amp;uk=4079176789
赞一下 回复此楼
我拉的屎我就不看了！
2楼2013-09-01 16:23:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laomazxlfb

金虫 (正式写手)
★
fegg7502: 金币+1 2013-09-02 08:15:42
中间字体颜色没调，还有就是刚开始建层的时候忘了做上x轴了，所以最后的字在下面
赞一下 回复此楼
我拉的屎我就不看了！
3楼2013-09-01 16:24:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

caesarly

金虫 (小有名气)
引用回帖:
2楼: Originally posted by laomazxlfb at 2013-09-01 16:23:03
图如下：
http://pan.baidu.com/share/link?shareid=2646568758&uk=4079176789

请问一下具体这个图要怎么做？如何在origin里修改柱状图的粗细呢？
赞一下 回复此楼
4楼2013-09-02 10:00:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

laomazxlfb

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
caesarly: 金币+30, ★★★★★最佳答案, 好的，谢谢，我去试试 2013-09-04 16:39:30
csgt0: 金币+1, 谢谢 2013-09-04 17:16:37
引用回帖:
4楼: Originally posted by caesarly at 2013-09-02 10:00:19
请问一下具体这个图要怎么做？如何在origin里修改柱状图的粗细呢？...

双击，会有三个页面，其中有一个是gap，调节为0即可！
两个图层，各占一个图层。全负的（下面）的数字用label列就行，有正有负的也是label列，但是要将数字改为全正或者全负
赞一下 回复此楼
我拉的屎我就不看了！
5楼2013-09-04 16:33:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan6930

木虫 (著名写手)
能向你请教一些关于带阶计算的问题吗？我的QQ1223154802，谢谢
赞一下 回复此楼
6楼2015-06-18 22:02:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wangyan6930

木虫 (著名写手)
引用回帖:
3楼: Originally posted by laomazxlfb at 2013-09-01 16:24:35
中间字体颜色没调，还有就是刚开始建层的时候忘了做上x轴了，所以最后的字在下面

能向你请教一些关于带阶计算的问题吗？我的QQ1223154802，谢谢
赞一下 回复此楼
7楼2015-06-18 22:02:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zuocuiping

木虫 (职业作家)
引用回帖:
2楼: Originally posted by laomazxlfb at 2013-09-01 16:23:03
图如下：
http://pan.baidu.com/share/link?shareid=2646568758&uk=4079176789

链接看不到了
谢谢
赞一下 回复此楼
8楼2017-02-08 14:49:47
