[求助]
齿轮热处理变心分析如何约束？？
|
|

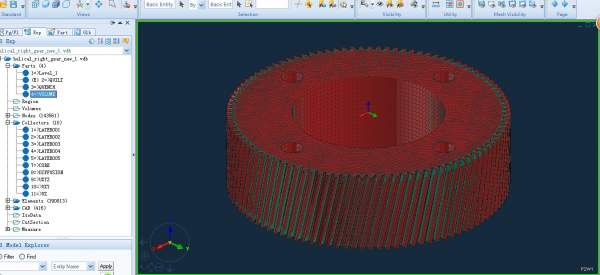

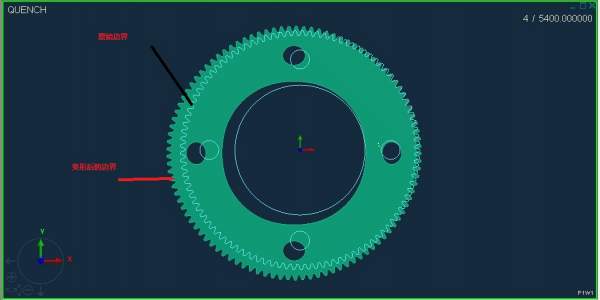

数值模拟齿轮渗碳淬火的变形，齿轮实际生产中直接平放在支架上进行渗碳淬火。在数值分析时该如何施加约束？三维模型如果所示（附件1）。 之前做过一个二维的例子，约束采用任意两点uxy、ux自由约束，数值分析发现变形不对称（附件1）？个人觉得理论上应该是对称的（一维边界为淬火处），请问变形不对称是什么原因？约束？？网格？实际就是这样？  附件1.jpg  附件2.jpg |
回复此楼» 猜你喜欢
一志愿南京航空航天大学 材料与化工329分求调剂
已经有7人回复
-
一志愿C9的化学工程（085602） 340分，感觉校内调剂无望，求调剂
已经有12人回复
-
312求调剂
已经有4人回复
-
材料专硕322
已经有9人回复
-
求调剂
已经有7人回复
-
085600材料与化工301分求调剂院校
已经有8人回复
-
一志愿 江南大学 085602 化工专硕 338分求调剂
已经有14人回复
-
070300化学学硕311分求调剂
已经有13人回复
-
材料调剂
已经有9人回复
-
一志愿河北工业大学材料工程，初试344求专硕调剂
已经有4人回复
【答案】应助回帖
★ ★
感谢参与，应助指数 +1
ben_ladeng: 金币+2, 欢迎常来，可否考虑来此版块做专家顾问O(∩_∩)O哈！ 2013-08-24 19:22:13
感谢参与，应助指数 +1
ben_ladeng: 金币+2, 欢迎常来，可否考虑来此版块做专家顾问O(∩_∩)O哈！ 2013-08-24 19:22:13
|
对你的第一个问题，可以采用 "自由体约束" 的方式，基本原理是： 在模型上取三个点，点 1 位于坐标系的原点 (需要的话，可以创建一个局部直角坐标系，原点在点 1，并使其各坐标轴与总体直角坐标轴平行)，点 2 位于 x 轴上，点 3 位于 y 轴上。 然后，约束点 1 的 Ux, Uy, Uz；约束点 2 的 Uy, Uz；约束点 3 的 Ux。 这样做，可以约束整个模型的 6 个刚体运动，又不会在约束处造成太大的约束反力 (理论上为零，实际情况会有一点误差)。这种方法适用于实际上没有约束的结构，以便进行如静力分析之类必需有约束的分析。 对你的第二个问题： 只有在结构、网格和边界条件全都对称的情况下，结果才会是对称的，缺一不可。 从你的第二个图来看，结果应该是基本对称的，只是整体移动了一个位置。 |
2楼2013-08-24 17:24:16
|
感谢你的回复。 1、我三维约束是这样的：在垂直于Z轴的xy平面内，取任意三点自由约束uxyz、uyz、uz，跟你讲的应该是一个意思，在观察结果的时候，发现和二维的一样。整体基本上是对称的，只是整体移动了一个位置。请问整体移动一个位置是怎么回事？我主要想和原来的几何外形对比，如果结果这样的话，不太好处理。具体有什么办法？ 2、我对这个三维齿轮做了渗碳淬火分析，在观察结果时有几个问题： 2-1基体碳浓度为0.18，结果显示在表面几个节点的碳浓度小于0.18，甚至出现负值。我很疑惑？（个人觉得是部分网格划分不好的原因）； 2-2在淬火过程中，开始淬火温度为825℃，可是在后续几个时间点上如淬火10s或200s，发现齿轮心部有节点处的温度高于825℃？这是什么原因呢？ |
3楼2013-08-29 14:04:32
