[求助] 求助一个关于aspen加热器、冷却器的问题

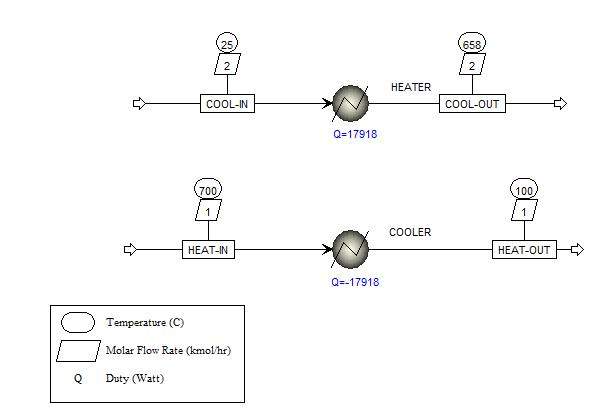

我的问题可以简化为图1所示：热物流HEAT-IN从700℃降至100℃，放出的热量17918watt将冷物流COOL-IN从25℃加热至658℃。（这里我是利用calculator实现两者热量相等）
现在这个658℃是冷物流的最终温度；
但是我们老板总认为是该冷物流的平均温度，认为是热物流放出的17918watt将x1%冷物料x1%加到100度，x2%加热到200度，x3%加热到300度，……，xn%加热到658度（其中x1%+ x2%+x3%+……+ xn%=100%）。也即是他认为冷物流是存在温度梯度的。
现在我想找一些依据来证明这个658℃是最终温度，而不是他认为的平均温度。
1、heater的参数设置中的Temperature提示是出口温度；
图2-1、图2-2所示
……
不知道还有哪些地方可以说明计算得出的这个温度是最终出口温度，而不是平均温度。
谢谢各位虫友
求助一个关于aspen加热器、冷却器的问题
图1


求助一个关于aspen加热器、冷却器的问题-1
图2-1


求助一个关于aspen加热器、冷却器的问题-2
图2-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
学会在夹缝中生存！
1楼 2013-08-21 17:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

maxweapon

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 鼓励讨论交流！ 2013-08-25 00:31:21
1、Aspen Plus是稳态模拟软件，即所有参数都不是时间的函数。也可以认为是经过无限长时间达到的稳态（就是系统达到平衡状态以后的时间开始算）。你老板是不是理解成从时间t=0开始的动态过程了？
2、瓦特是功率单位，不是功的单位。所以热量交换在稳态过程中以流率形式存在的。
总之，我认为你的说法是对的。
赞一下 回复此楼
2楼2013-08-21 17:45:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Juant

金虫 (小有名气)
引用回帖:
2楼: Originally posted by maxweapon at 2013-08-21 17:45:56
1、Aspen Plus是稳态模拟软件，即所有参数都不是时间的函数。也可以认为是经过无限长时间达到的稳态（就是系统达到平衡状态以后的时间开始算）。你老板是不是理解成从时间t=0开始的动态过程了？
2、瓦特是功率单位 ...

关于您说的第一点，我老板倒没认为是与时间有关。
做的东西在具体一点可以认为是鲁奇炉气固逆向换热的过程，我把气体从炉底到炉顶当成一个冷却器，而固体从炉顶到炉底当成一个加热器，这两者放出的热量相等。
但和实际情况一对比，他总觉得气体和固体是存在温度梯度的，现在我有时候想想也糊涂了。但是说不出确切的证据来。
赞一下 回复此楼
学会在夹缝中生存！
3楼2013-08-21 20:09:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Juant

金虫 (小有名气)
引用回帖:
2楼: Originally posted by maxweapon at 2013-08-21 17:45:56
1、Aspen Plus是稳态模拟软件，即所有参数都不是时间的函数。也可以认为是经过无限长时间达到的稳态（就是系统达到平衡状态以后的时间开始算）。你老板是不是理解成从时间t=0开始的动态过程了？
2、瓦特是功率单位 ...

在补充一下：刚才说的这个温度梯度是指炉子不同高度处的温度梯度。
赞一下 回复此楼
学会在夹缝中生存！
4楼2013-08-21 20:17:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nonebull

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-25 00:31:28
这是气体和固体传热问题，温度在炉内肯定是有梯度的，并且这个梯度是时间和空间的函数，首先是你这个模型是最简化的模型，只能够算出进出口温度，接下来如果你们希望了解温度场在炉内分布的话要进一步细化这个模型，考虑到传热系数，炉内结构的影响
赞一下 回复此楼
5楼2013-08-22 01:59:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Juant

金虫 (小有名气)
引用回帖:
5楼: Originally posted by Nonebull at 2013-08-22 01:59:23
这是气体和固体传热问题，温度在炉内肯定是有梯度的，并且这个梯度是时间和空间的函数，首先是你这个模型是最简化的模型，只能够算出进出口温度，接下来如果你们希望了解温度场在炉内分布的话要进一步细化这个模型， ...

实质上炉内不同高度处的温度场分布不是我关心的，我只需要恒算一下我的这个过程的吸放热是否能相等，所以建立了这个简单的模型。
按照我的模型，只要算出来的658℃是这个冷物流的出口温度，而不是平均温度，那就说明冷热物流的吸放热是相等的。不知道您是否认可我的观点。
赞一下 回复此楼
学会在夹缝中生存！
6楼2013-08-22 09:25:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nonebull

木虫 (正式写手)
引用回帖:
6楼: Originally posted by Juant at 2013-08-22 09:25:22
实质上炉内不同高度处的温度场分布不是我关心的，我只需要恒算一下我的这个过程的吸放热是否能相等，所以建立了这个简单的模型。
按照我的模型，只要算出来的658℃是这个冷物流的出口温度，而不是平均温度，那就说 ...

完全同意
回复此楼
7楼2013-08-22 22:17:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Juant

金虫 (小有名气)
引用回帖:
7楼: Originally posted by Nonebull at 2013-08-22 22:17:40
完全同意...

谢谢
回复此楼
学会在夹缝中生存！
8楼2013-08-23 17:21:39
