[求助] 关于离心泵的设置问题,谢谢

首先申明一下,此图引用自泵阀技术论坛www.pumpvip.com,仅作技术讨论。
下面是我的设置:
   离心泵由入口,叶轮、泵壳和出口组成,在设置时我用了两种方法,

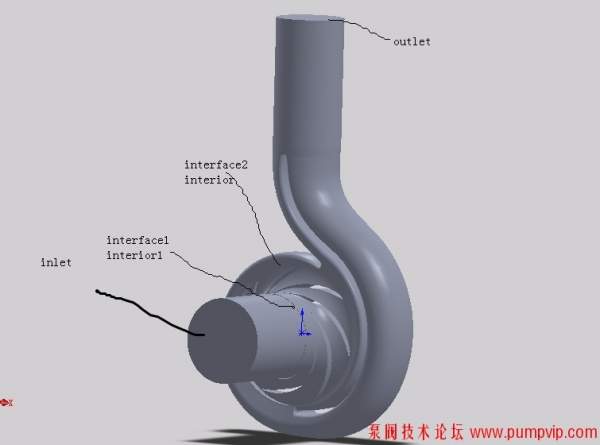

1:如图中所示:inlet为速度入口,入口段和叶轮,叶轮和泵壳,泵壳和出口采用interface,outlet采用outflow,其中叶轮采用旋转坐标系,方向按右手法则,设置转速,与叶轮连接的所有面为旋转面,相对与叶轮静止,旋转方向与叶轮相同,速度为0,其它面全部设为静止面;

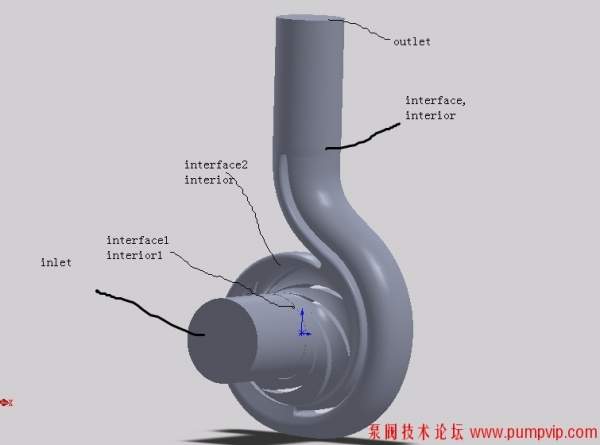

2,如图中所示:inlet为速度入口,入口段和叶轮,叶轮和泵壳,泵壳和出口采用interior,outlet采用outflow,其中叶轮采用旋转坐标系,方向按右手法则,设置转速,与叶轮连接的所有面设置为绝对静止面,其它面全部设为与叶轮旋转方向相反的旋转面,但相对与其所属体为静止,相对速度为0;
我的问题是:
1 这两种设置方法有问题吗,我查了好多文章,好像也是这样设置的??
2计算过程中,看了一下流线,发现流线完全是乱的,不是从入口经叶轮再到出口,有遇到同样的虫友吗?
3在入口处回流很大,离入口与叶轮的交接面越近,截面上的圆周速度很大,而垂直于截面的速度很小,基本为0??
  搞了很多天,实在是没进展,特来求助,仅有8个金币用于答谢,谢谢!!
第一次发贴,不对处请版主见谅!!!
关于离心泵的设置问题,谢谢


关于离心泵的设置问题,谢谢-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzm25

新虫 (初入文坛)

没有人回答吗,自己顶一下!!!!!!!
2楼2013-08-20 22:24:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzm25

新虫 (初入文坛)

再顶一下子吧
3楼2013-08-23 06:22:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzm25

新虫 (初入文坛)

再顶。。。
4楼2013-08-26 00:21:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
yzm25: 金币+8 2013-08-26 23:21:19
xiegangmai: 金币+2, 鼓励讨论交流! 2013-08-29 21:40:58
我都是用的interfaceinterface, 在交界面,划分三个网格,然后到fluent中组装好

[ 发自小木虫客户端 ]
5楼2013-08-26 07:19:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzm25

新虫 (初入文坛)

引用回帖:
5楼: Originally posted by 云海孤狼 at 2013-08-26 07:19:34
我都是用的interfaceinterface, 在交界面,划分三个网格,然后到fluent中组装好

请问你的边界条件是怎么设的?谢谢!
6楼2013-08-26 23:20:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

云海孤狼

银虫 (正式写手)

★
xiegangmai: 金币+1, 谢谢参与! 2013-08-29 23:27:54
引用回帖:
6楼: Originally posted by yzm25 at 2013-08-26 23:20:59
请问你的边界条件是怎么设的?谢谢!...

水泵可设速度入口,自由出口

[ 发自小木虫客户端 ]
7楼2013-08-29 22:49:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yzm25

新虫 (初入文坛)

好像有点眉目了,重新画了网格,用interface,好像可以了,收敛也好,基本到-7,但就是与蜗壳喉部相近的叶片局部速度较高,不太符合实际,而且是扬程计算出来和设计值相关较大,还得继续试试,谢谢云海孤狼!!!
8楼2013-09-02 22:26:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

寻寻觅觅2016

铁虫 (小有名气)

引用回帖:
8楼: Originally posted by yzm25 at 2013-09-02 22:26:32
好像有点眉目了,重新画了网格,用interface,好像可以了,收敛也好,基本到-7,但就是与蜗壳喉部相近的叶片局部速度较高,不太符合实际,而且是扬程计算出来和设计值相关较大,还得继续试试,谢谢云海孤狼!!!

网格质量很重要,我的蜗室结构化网格,mesh的quality在0.4以上,叶轮0.3以上。速度入口,自由出口,没有回流;改用压力进出口后,可能是边界条件没设置好,进出口均有回流。
9楼2014-04-04 19:45:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wyzwh

木虫 (小有名气)

interface面要成对出现;
interior面上的网格节点要对齐,要一一对应
10楼2014-04-05 08:19:31
