灵木

银虫 (初入文坛)

[求助] CATIA如何创建非圆形横截面的椎体?

CATIA建模大神,如何创建一个横截面是非圆型的锥型(横截面是圆形的可以通过旋转做出来)?(注意是锥形,不是锥形台!一头是尖的那种)曲面扫掠、多截面实体……,不论什么方法,只要能做出来就行!金币妥妥送上!

[ Last edited by 茉莉新西兰 on 2013-8-20 at 10:04 ]
回复此楼
睿智、坚持、不失败
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

guora

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
灵木: 金币+50, ★有帮助, 呵呵,我说的是端部是尖的,不是台状的,例如横截面是椭圆形的锥体(不是锥形台)该怎么做呢?不过无论如何谢谢你,你的方法我也学到了很多东西! 2013-08-20 22:01:11
sweety: 机械EPI+1, 鼓励有价值的应助回帖 2013-08-21 09:04:59
OK。不知道怎么在回复中加图片说明...
需要补充的是
1.在Generative Sheet metel Design模块里
2.我画的是偏心圆台,上下圆上取点时注意的是圆上“长度比率”相同(不是曲率,说错了)
3.进入模块后,点击工具栏里面的Sheet metel parameters 那个图标,我在附件图里标出来了。要设置参数parameter,设置standerd、thickness等,可以忽略之
4.此时漏斗图标就露出来了,在Selection一栏里注意选择成“多截面曲线”

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : 1.JPG
  • 2013-08-20 07:56:32, 67.84 K
困是最好的床,饿是最好的菜,寂寞是最好的姑娘。
3楼2013-08-20 08:11:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

guora

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
根据题主描述:
1.画棱锥
个人想法是通过定义各顶点坐标,连线之即可
2.偏心圆锥(台)
还是把顶点(圆)定义出来,在底面上找一个点,连线(如果画圆台定义上下点时候在圆上曲率相同)
关键一步,使用漏斗命令(好像是这个)选中直线即可
应该行得通,等等具体的我在Catia里试试
困是最好的床,饿是最好的菜,寂寞是最好的姑娘。
2楼2013-08-20 07:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guora

金虫 (小有名气)

如有更好的想法希望大家提出来,多学习学习
困是最好的床,饿是最好的菜,寂寞是最好的姑娘。
4楼2013-08-20 08:13:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

自由飞翔的鹰

铜虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
sweety: 金币+2, 鼓励新虫发帖 2013-08-21 09:05:13
要是用Pro/e就很方便,直接一个“扫面混合”就可完成你的要求,Catia没玩过
24545
5楼2013-08-20 10:49:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linkral

木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
拔模和放样这两个功能用过没?试试

[ 发自小木虫客户端 ]
向来缘浅`~↘.o奈何情深︶ㄣCNTNT
6楼2013-08-20 17:50:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guora

金虫 (小有名气)

上午没注意,并不是只在钣金模块做,其他模块的多截面都能做偏心圆台。
开始还以为偏心圆锥圆台一样的道理,刚刚试了下行不通。
不好意思啦,回来试试拔模的方法
困是最好的床,饿是最好的菜,寂寞是最好的姑娘。
7楼2013-08-21 00:25:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
灵木: 金币+35, ★有帮助 2013-08-22 12:41:26

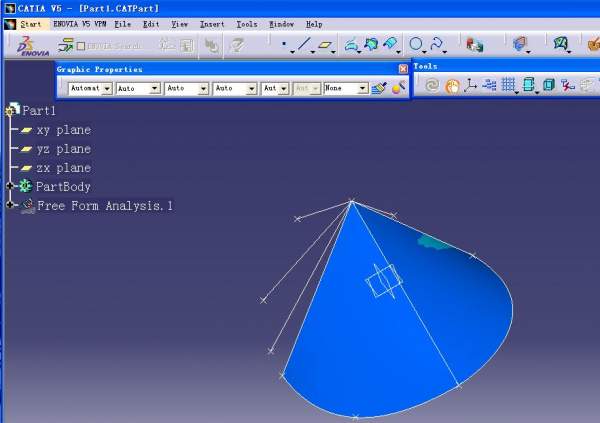

这种问题  一般在 generative shape design 或者wireframe and surface design、free style 模块里面做,也有说在image & shape模块里做的。自己在GSD里面做的一个 看附件就知道怎么操作了 ,但感觉做精确还是不好做
CATIA如何创建非圆形横截面的椎体?

» 本帖附件资源列表

  • 欢迎监督和反馈:小木虫仅提供交流平台,不对该内容负责。
    本内容由用户自主发布,如果其内容涉及到知识产权问题,其责任在于用户本人,如对版权有异议,请联系邮箱:xiaomuchong@tal.com
  • 附件 1 : Part1.CATPart
  • 2013-08-21 20:20:42, 252.11 K
8楼2013-08-21 20:24:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
