[求助] 请教反相开关型稳压芯片的问题

想请教一下各位大侠：我用了一个极性反转开关型稳压芯片MAX774，按照手册连接的外围电路，是将+5v变成-5V,但是在使用时出现了一个问题：就是在这个芯片处于空载状态时，输出端是-5v，但是我在输出端连接一个100欧姆的电阻时，输出电压立刻降到-1.35v，当连接470欧姆的电阻时，输出为-3.5v，也就是说输出电压在随着电阻的阻值变化，电阻越小，输出电压越小，不能稳定在-5V，所以想请教一下各位大侠是怎么回事，给些建议！谢谢！
回复此楼

» 猜你喜欢
1楼 2013-08-16 21:12:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)
请你注意看datasheet,估计问题出在电感，此电感为功率电感（磁芯尺寸较大），起储能作用，若用小电感，会磁饱和，负载能力必然很弱。
赞一下 回复此楼
2楼2013-08-16 22:23:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by feng_zc at 2013-08-16 22:23:13
请你注意看datasheet,估计问题出在电感，此电感为功率电感（磁芯尺寸较大），起储能作用，若用小电感，会磁饱和，负载能力必然很弱。

非常感谢您的回复！我用的是一般的色环电感，是不是就是您说的小电感啊？谢谢
赞一下 回复此楼
3楼2013-08-16 22:44:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)
立马更换成尺寸至少7x7mm大小的22uH电感（带磁屏蔽），负载能力可以达到几百mA。绝对不能用色环电感（属于小电流级）。
赞一下 回复此楼
4楼2013-08-17 22:53:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by feng_zc at 2013-08-17 22:53:56
立马更换成尺寸至少7x7mm大小的22uH电感（带磁屏蔽），负载能力可以达到几百mA。绝对不能用色环电感（属于小电流级）。

您好，我今天换了插针式的功率电感，一个是最大输出电流是1A，一个是1.5A,但是还是不行，麻烦您再给些建议，非常感谢！
赞一下 回复此楼
5楼2013-08-17 23:00:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 丢失的记忆 at 2013-08-17 23:00:55
您好，我今天换了插针式的功率电感，一个是最大输出电流是1A，一个是1.5A,但是还是不行，麻烦您再给些建议，非常感谢！...

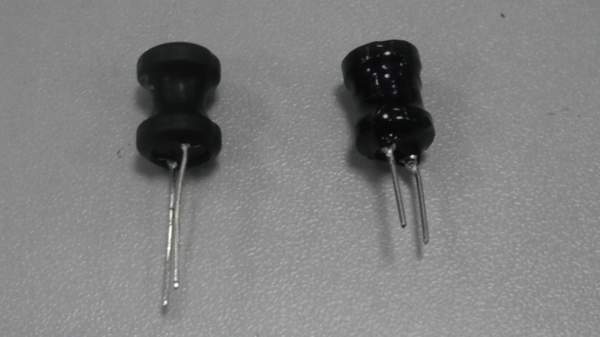

这是我买的插针式功率电感，是您说的那种吗，图片见附件，非常感谢！
请教反相开关型稳压芯片的问题
赞一下 回复此楼
6楼2013-08-17 23:07:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by 丢失的记忆 at 2013-08-17 23:07:24
这是我买的插针式功率电感，是您说的那种吗，图片见附件，非常感谢！

...

您好，真的很高兴能够得到您的建议，我想更多的得到您的指教，不知道您是否方便把您的联系方式给我，非常感谢！
赞一下 回复此楼
7楼2013-08-17 23:19:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
7楼: Originally posted by 丢失的记忆 at 2013-08-17 23:19:16
您好，真的很高兴能够得到您的建议，我想更多的得到您的指教，不知道您是否方便把您的联系方式给我，非常感谢！...

您好，这是我的器件清单，见附件，麻烦您看一下。非常感谢！
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : 器件清单.docx
    • 2013-08-18 09:42:38, 586.31 K
8楼2013-08-18 09:43:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)
你至少把电路图贴出来吧，不然怎么去发现问题。
赞一下 回复此楼
9楼2013-08-18 22:54:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

丢失的记忆

新虫 (初入文坛)
引用回帖:
9楼: Originally posted by feng_zc at 2013-08-18 22:54:16
你至少把电路图贴出来吧，不然怎么去发现问题。

您好，我是在面包板上按照手册直接搭的电路！

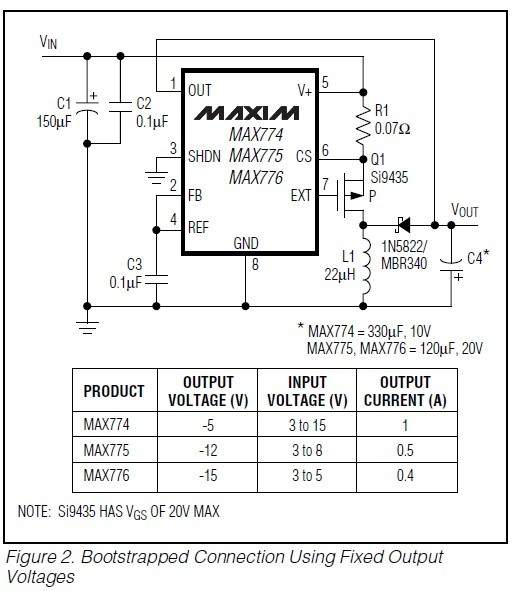

请教反相开关型稳压芯片的问题-1
赞一下 回复此楼
10楼2013-08-18 23:00:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
