[求助] 弹簧建模

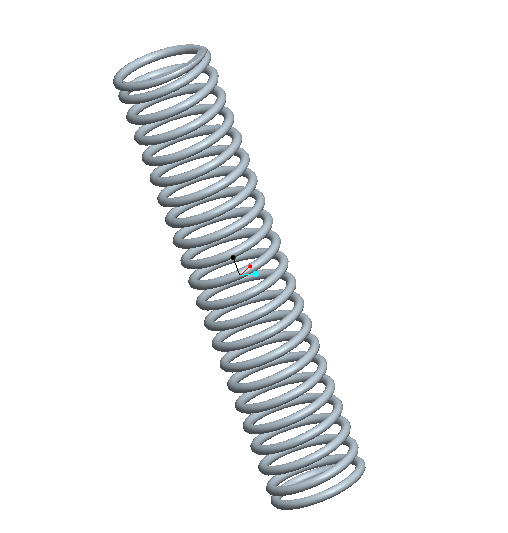

在ansys中怎么建立带有支撑圈的三维弹簧，类似下图所示：
弹簧建模
回复此楼

» 猜你喜欢
青春是我们舞动的财富
1楼 2013-08-16 11:34:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pippi6

铁杆木虫 (著名写手)

工程和科学数值计算咨询

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-16 14:52:28
真照实际几何建模吗？这样做，不仅计算量大，还不一定准确。 你的目的是什么呢？如果是想显示超群的建模能力，那就不用说了。但如果是实际问题，不如利用经验简化参数，来的更靠谱写。因为，即便按照真实几何建模，也还是有其他的经验系数。另一方面，这种真实几何建模并不产生新的现象理解。所以做这种投入大，产出小的工作还要三思。除非你能制造一种惊人的、震撼的效果，并为你的客户或领导所赏识。
赞一下 回复此楼
2楼2013-08-16 11:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nedu_1227

禁虫 (著名写手)
感谢参与，应助指数 +1
xiegangmai: 应助指数-1, 谢谢参与！ 2013-08-16 14:52:43
本帖内容被屏蔽
3楼2013-08-16 13:44:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

haizhiye

木虫 (小有名气)
引用回帖:
2楼: Originally posted by pippi6 at 2013-08-16 11:47:41
真照实际几何建模吗？这样做，不仅计算量大，还不一定准确。 你的目的是什么呢？如果是想显示超群的建模能力，那就不用说了。但如果是实际问题，不如利用经验简化参数，来的更靠谱写。因为，即便按照真实几何建模， ...

首先谢谢你的回复，要做的是对于弹簧的一种分析，分析校核它的强度与蠕变问题，并不是炫耀什么，能否对于我的分析任务给点建议什么的，能达到我的分析目的就好
赞一下 回复此楼
青春是我们舞动的财富
4楼2013-08-16 14:54:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

donjimmy163

铁虫 (初入文坛)
二楼正确 solidworks建模超级快 你可以试试 在ansys中建模 不太常用
赞一下 回复此楼
Sanity is key.........
5楼2013-08-16 16:34:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bcsnow

铁杆木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-08-17 09:58:58
proe也可以，就是根据函数定义路径
赞一下 回复此楼
6楼2013-08-17 02:39:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大湿胸

金虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+3, 谢谢参与！ 2013-08-17 09:58:52
finish
/clear
/prep7
!1.定义弹簧参数-------------------------------------------------------------------------------------
d=4 !簧丝直径
c=8 !旋绕比，簧丝直径不同，旋绕比的范围也不相同
n=10 !圈数（设为整数），即螺旋线的圈数
dz=c*d !弹簧中径，即螺旋线的直径
t=dz/2.5 !节距(螺距)
*if,t,lt,d,then
t=d
*endif !节距的最小值为簧丝直径，拉伸弹簧的t=D
!2.创建一圈螺旋线----------------------------------------------------------------------------------
csys,1 !设置当前坐标系为柱坐标系
k,1,dz/2,0,-t/2$k,2,dz/2,180!创建两个关键点
l,1,2 !创建半圈螺旋线
csys,0 !设置直角坐标系
lsymm,z,1
lsymm,y,2,,,,,1 !利用对称性生成另外半圈螺旋线
nummrg,all
cm,l1,line !合并关键点，并将此两条线定义为元件L1
!3.在螺旋线端部创建簧丝截面------------------------------------------------------------------
kwpave,1
wprota,,90 !移动工作平面并旋转
cyl4,,,d/2 !创建直径为D的圆面（簧丝截面）
!4.沿L1路径拖拉圆面创建体、复制体等-----------------------------------------------------
vdrag,1,,,,,,l1 !拖拉面创建体
vgen,n,all,,,,,t !复制体N次
nummrg,kp
wpcsys !合并关键点，并将工作平面归位


支撑圈可以移动工作平面切割建好的实体，然后再删除即可
赞一下(2人) 回复此楼
说三条支持你活下去的理由，我胡三六条，六条被人杠了！
7楼2013-08-17 08:16:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tzr94

新虫 (初入文坛)
模型问题解决了吗，加载后出现的相邻两圈的接触问题怎么定义的，？

发自小木虫Android客户端
赞一下 回复此楼
8楼2018-04-24 14:03:01
