应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 电化学 » 化学电源 » 锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了
291/3返回列表123下一页
查看: 3510  |  回复: 28
只看楼主@他人 存档 新回复提醒 (忽略) 收藏    在APP中查看
本帖产生 1 个 ECEPI ，点击这里进行查看

qllstamp

铁虫 (小有名气)

[求助] 锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了已有2人参与

1、材料体系正极为纯锰体系和7锰：3三元体系，负极为人造低端石墨；
2、电解液使用高温电解液，正极耳使用铝带，负极耳使用镍带，隔膜为金辉厂家生产20um隔膜；
3、工艺内阻标准为≤60mΩ，实际内阻分布在60-75之间，且整体内阻分布较高，普遍集中在55-60之间；

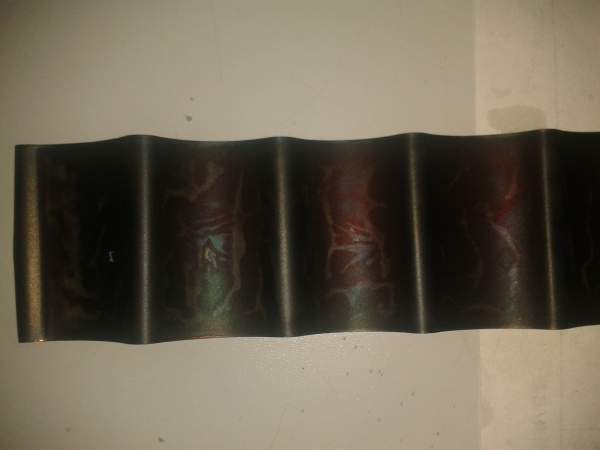

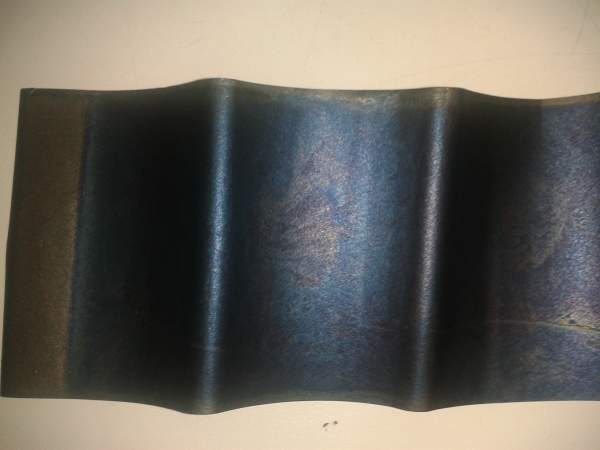

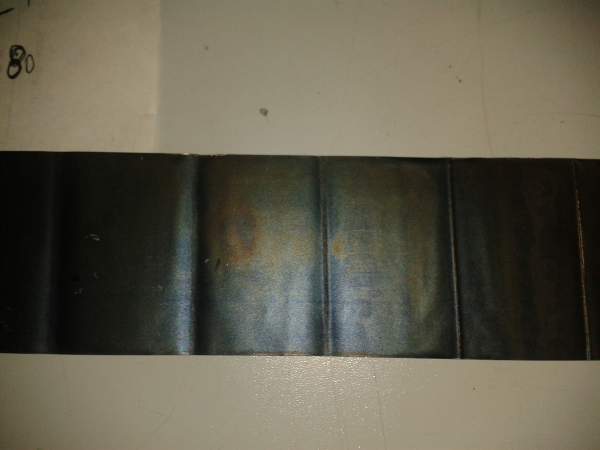

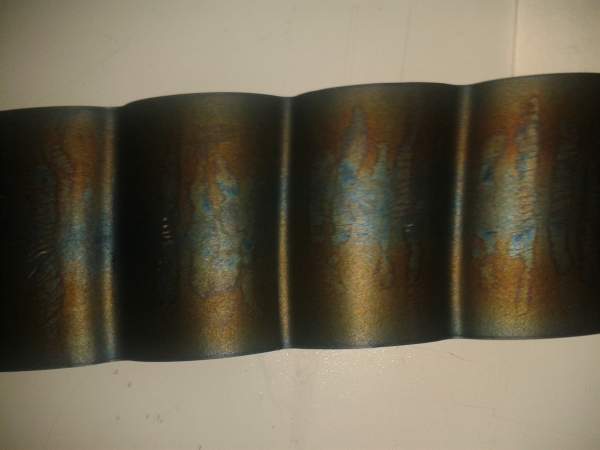

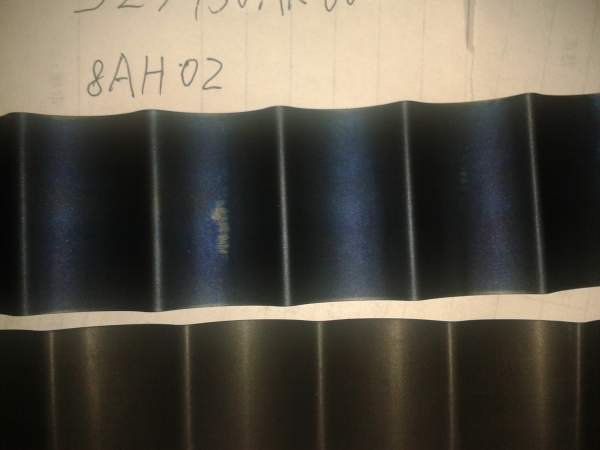

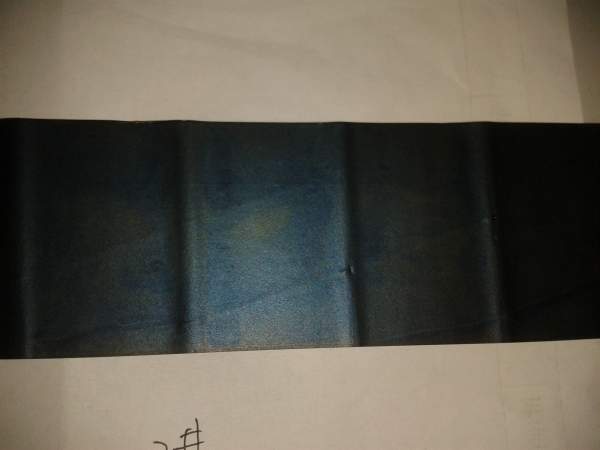

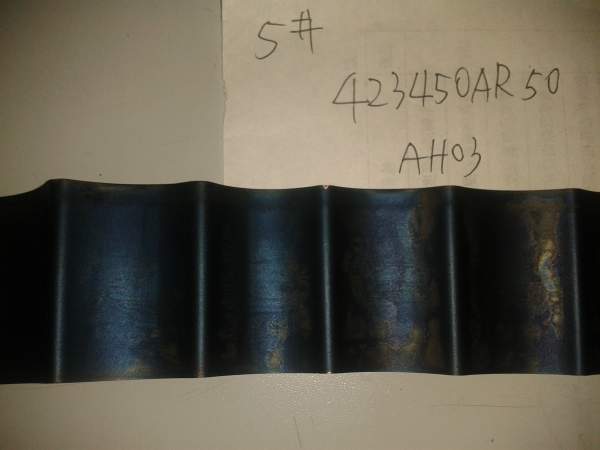

4、壳体为铝壳、盖板，拆解发现极耳、盖板及基体焊接良好，负极界面很差，负极片拆开后呈红褐色，暴露在空气中几秒钟后变蓝，最终变成灰色，且有轻微析锂（后面上图）；
5、连续生产半个月都出现这个问题，而且期间负极材料更换多种无明显改善，整体高内阻不良率约为40%；
6、电解液有分厂在同时使用，无高内阻现象发生，初步分析为极片结构被破坏，可能与化成制度、电解液及压实和负极材料有关，拿不准，求大神解答，在线坐等，急急急急！！！
锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了
2013-08-15 08.58.25.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-1
2013-08-15 08.44.12.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-2
2013-08-15 09.09.36.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-3
2013-08-15 09.21.54.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-4
2013-08-15 10.09.06.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-5
2013-08-15 09.24.41.jpg


锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-6
2013-08-15 10.02.43.jpg
回复此楼

» 收录本帖的淘帖专辑推荐

科技 个人化学知识收集

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
天呐你真高
1楼2013-08-15 14:52:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

nidan10

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1, ★有帮助 2013-08-15 16:28:30
zlin: ECEPI+1, 鼓励应助！ 2013-08-18 07:50:29
化成制度:看起来好像是产气的时候电极没有贴紧，是一步化成？
电解液:是不是水分含量高，我做过一次水分高的，看起来跟你的比较像。电解液成分是什么？
压实:负极压实太大负极表面会析锂，但是看起来不像，压得多大？
赞一下(2人) 回复此楼
2楼2013-08-15 16:05:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

nidan10

金虫 (正式写手)

【答案】应助回帖

★
qllstamp: 金币+1 2013-08-16 10:21:06
引用回帖:
3楼: Originally posted by qllstamp at 2013-08-15 16:28:11
化成制度是0.15C充电160分钟，电量0.4C；电解液是LiPF6和EC、DC这些东西，常规的高温电解液；压实的话负极片是1.58，应该不是压实的问题，压实一直在跟进，反弹也很小...

电解液有PC么，石墨的好像不能用PC。。。
你这现在都没充满过啊？
应该不是压实。
赞一下(1人) 回复此楼
4楼2013-08-15 16:35:44
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nidan10

金虫 (正式写手)
引用回帖:
6楼: Originally posted by qllstamp at 2013-08-16 10:20:54
电解液成分没测试过，这边公司设备不全，没有进行满电态的充放，这个电压是半充的3.90V，能帮忙分析下是哪里出问题了么，大致给个方向就行...

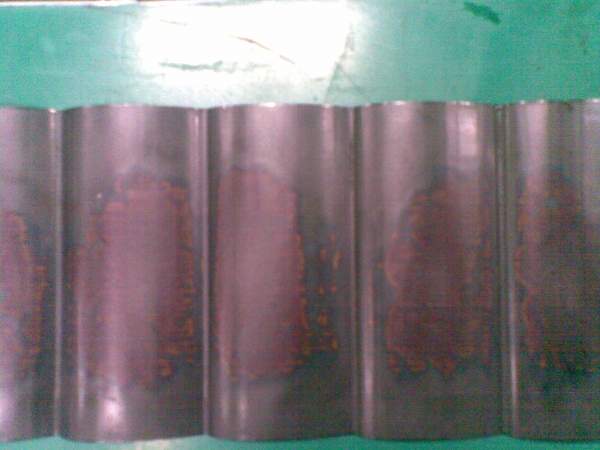

这是我做过的一个水含量高的实验，当时水含量好像是300ppm，HF也有100多。做实验之前测水含量吗
锂离子电池高内阻原因完全分析不出来，求大神空降解答，就这10分了-7
赞一下(1人) 回复此楼
8楼2013-08-16 11:15:24
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

394404606

铁杆木虫 (小有名气)
引用回帖:
6楼: Originally posted by qllstamp at 2013-08-16 10:20:54
电解液成分没测试过，这边公司设备不全，没有进行满电态的充放，这个电压是半充的3.90V，能帮忙分析下是哪里出问题了么，大致给个方向就行...

是天然石墨不能搭配PC
赞一下(1人) 回复此楼
哇卡卡卡卡
9楼2013-08-16 15:32:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolle2008

新虫 (小有名气)

【答案】应助回帖

★
qllstamp: 金币+1 2013-08-19 10:38:10
1，正极：正极材料压实有关，可能材料的碾压密度小造成内阻大，另外正极配方导电剂过少也会造成内阻偏大。
2，注液量：电解液不够，电极浸润不良，另外老化时间过短造成电液浸润不良
赞一下(1人) 回复此楼
11楼2013-08-16 15:57:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yyz1409

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1 2013-08-19 10:38:37
引用回帖:
10楼: Originally posted by coolle2008 at 2013-08-16 15:50:53
石墨和PC无关系，我做过实验，对电阻无影响，但会影响天然石墨的循环...

PC会破坏天然石墨的结构，对人造石墨没影响吧？
赞一下(1人) 回复此楼
把姿态放低，低到尘埃中，便可开出妖艳的花朵。
12楼2013-08-16 18:06:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ystmichael

木虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1 2013-08-19 10:38:34
你们内阻规格是怎么定出来的？
内阻偏高是正常生产中出现的么？
赞一下(1人) 回复此楼
人生在于折腾
13楼2013-08-16 18:08:25
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huo元甲

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
是不是仅此一批？查查是不是料投错了，导电剂少了
赞一下(1人) 回复此楼
纷纷扰扰的人间，
14楼2013-08-17 07:07:28
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

plgt529

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1 2013-08-19 10:49:26
从lz提供的信息来看，估计是你的标准定的过高了，对于423450AR的电池，采用纯锰来做，容量估计只有500mAh，对于这个容量等级的电池，内阻本身就有可能超过60mohm。
1，你可以查查以前是否有做个类似的设计，找以前的数据进行比较。
2，你也可以计算实际的填充率，是不是内部很松，导致界面有问题。
3，高温电解液一般的粘度比较高，你可以查查化成的温度是不是偏低了。
4，极片的厚度是不是偏厚，正极片是否有过压？
5，相同电解液在分厂没有问题的话，那么你可以对比他们的设计和制程。
赞一下(1人) 回复此楼
自信，自制力，执行力！
15楼2013-08-17 09:42:00
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zxw198612

铜虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
以为多年的现场经验，你的极片貌似没什么大问题。负极也没有过压，就算是正极过压了，只会低容而不是高内阻。如果你能排除隔膜问题，那就剩下材料本身的问题了。是导电剂加少了吗？锰系、三元体系，内阻本身就会高一些，你的工艺模板计算内阻可能还是有问题的。导电剂比钴酸锂要多很多的。
赞一下(1人) 回复此楼
17楼2013-08-17 23:09:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

qllstamp

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by nidan10 at 2013-08-15 16:05:44
化成制度:看起来好像是产气的时候电极没有贴紧，是一步化成？
电解液:是不是水分含量高，我做过一次水分高的，看起来跟你的比较像。电解液成分是什么？
压实:负极压实太大负极表面会析锂，但是看起来不像，压得多 ...

化成制度是0.15C充电160分钟，电量0.4C；电解液是LiPF6和EC、DC这些东西，常规的高温电解液；压实的话负极片是1.58，应该不是压实的问题，压实一直在跟进，反弹也很小
赞一下 回复此楼
天呐你真高
3楼2013-08-15 16:28:11
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lbp_00

新虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1 2013-08-16 10:21:29
电解的量多少？预充电量再提高一些
赞一下 回复此楼
5楼2013-08-15 16:40:32
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qllstamp

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by nidan10 at 2013-08-15 16:35:44
电解液有PC么，石墨的好像不能用PC。。。
你这现在都没充满过啊？
应该不是压实。...

电解液成分没测试过，这边公司设备不全，没有进行满电态的充放，这个电压是半充的3.90V，能帮忙分析下是哪里出问题了么，大致给个方向就行
赞一下 回复此楼
天呐你真高
6楼2013-08-16 10:20:54
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qllstamp

铁虫 (小有名气)
引用回帖:
5楼: Originally posted by lbp_00 at 2013-08-15 16:40:32
电解的量多少？预充电量再提高一些

电解液的量是按照工艺注液量的65%进行一次注液之后进行一次化成的，今天在做实验把电量提高到0.5C，看下界面分布，友能指出大致问题出在哪里么
赞一下 回复此楼
天呐你真高
7楼2013-08-16 10:22:56
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

coolle2008

新虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
qllstamp: 金币+1 2013-08-19 10:31:56
引用回帖:
4楼: Originally posted by nidan10 at 2013-08-15 16:35:44
电解液有PC么，石墨的好像不能用PC。。。
你这现在都没充满过啊？
应该不是压实。...

石墨和PC无关系，我做过实验，对电阻无影响，但会影响天然石墨的循环
赞一下 回复此楼
10楼2013-08-16 15:50:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 qllstamp 的主题更新
291/3返回列表123下一页
普通表情 龙 兔 虎 猫
信息提示
关闭
请填处理意见
关闭
