[求助] 为什么实验得到的一组数据的阻抗谱的阻值和tafel计算得到的阻值不一样？

请问大家，为什么实验得到的一组数据的阻抗谱的阻值和tafel计算得到的阻值不一样？

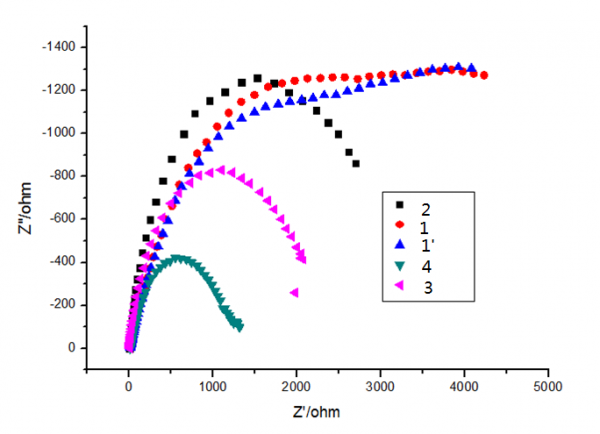

阻抗谱得到阻值:  1(1‘)>2>3>4
tafel计算得到:   1>3>2>4
各位，请问为什么tafel得到的和阻抗得到的不一致？另外tafel计算得到的阻值大小顺序为什么和图上谷值顺序相反？
谢谢！
为什么实验得到的一组数据的阻抗谱的阻值和tafel计算得到的阻值不一样？


为什么实验得到的一组数据的阻抗谱的阻值和tafel计算得到的阻值不一样？-1
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-08-14 17:05:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liulang1224

木虫 (小有名气)

研究学者

【答案】应助回帖

感谢参与，应助指数 +1
可能的原因有三种
1数据有误
2计算错误
3存在误差，不可避免
赞一下 回复此楼
天将降大任于斯人也
2楼2013-08-14 17:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yaingy: 金币+2, ★有帮助 2013-08-16 13:00:49
tafel计算得到的阻值大小顺序为什么和图上顺序相反？
从极化曲线图和甲流阻抗图上看效果是一样的。极化电阻 1>2>3>4
你是用什么方法拟合的。传统tafel拟合（直线外推）对于有钝化区的曲线拟合误差大。换个方法拟合，如最小二乘法
赞一下 回复此楼
3楼2013-08-14 17:40:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仰望偶像

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
yaingy: 金币+2, ★有帮助 2013-08-16 12:57:47
首先，极化曲线得到的数据和交流阻抗结果不一致虽然不理想，但是是比较正常的情况，交流阻抗测试施加的外加扰动较极化曲线小，所以数据更加可靠。
还有就是tafel计算阻值你是用的什么方法，这种方法在你的实验条件下用来拟合数据是否可靠？
赞一下 回复此楼
4楼2013-08-14 19:12:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaingy

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 仰望偶像 at 2013-08-14 19:12:31
首先，极化曲线得到的数据和交流阻抗结果不一致虽然不理想，但是是比较正常的情况，交流阻抗测试施加的外加扰动较极化曲线小，所以数据更加可靠。
还有就是tafel计算阻值你是用的什么方法，这种方法在你的实验条件 ...

用chi660c软件里面special analysis计算的
赞一下 回复此楼
5楼2013-08-16 12:56:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaingy

木虫 (小有名气)
引用回帖:
3楼: Originally posted by corrtest at 2013-08-14 17:40:46
tafel计算得到的阻值大小顺序为什么和图上顺序相反？
从极化曲线图和甲流阻抗图上看效果是一样的。极化电阻 1>2>3>4
你是用什么方法拟合的。传统tafel拟合（直线外推）对于有钝化区的曲线拟合误差大。换 ...

tafel上2和3标错了，计算得到是1>3>2>4，是用的chi660c软件自带的special analysis计算的
赞一下 回复此楼
6楼2013-08-16 13:00:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaingy

木虫 (小有名气)
引用回帖:
3楼: Originally posted by corrtest at 2013-08-14 17:40:46
tafel计算得到的阻值大小顺序为什么和图上顺序相反？
从极化曲线图和甲流阻抗图上看效果是一样的。极化电阻 1>2>3>4
你是用什么方法拟合的。传统tafel拟合（直线外推）对于有钝化区的曲线拟合误差大。换 ...

现在才发现图上标错了从上到下应该是2143，编辑不了图了，麻烦再看一看，谢谢！
赞一下 回复此楼
7楼2013-08-16 13:08:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaingy

木虫 (小有名气)
引用回帖:
3楼: Originally posted by corrtest at 2013-08-14 17:40:46
tafel计算得到的阻值大小顺序为什么和图上顺序相反？
从极化曲线图和甲流阻抗图上看效果是一样的。极化电阻 1>2>3>4
你是用什么方法拟合的。传统tafel拟合（直线外推）对于有钝化区的曲线拟合误差大。换 ...

修改后的，呵呵，那天有点慌没弄好。
为什么实验得到的一组数据的阻抗谱的阻值和tafel计算得到的阻值不一样？-2
赞一下 回复此楼
8楼2013-08-16 13:10:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

仰望偶像

金虫 (正式写手)
引用回帖:
5楼: Originally posted by yaingy at 2013-08-16 12:56:54
用chi660c软件里面special analysis计算的...

你的这种拟合肯定是基于一定的公式嘛，这个公式是否适合你的曲线
赞一下 回复此楼
9楼2013-08-16 14:01:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

corrtest

木虫 (著名写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by yaingy at 2013-08-16 13:10:45
修改后的，呵呵，那天有点慌没弄好。

...

你好，从图上看与实际拟合有差距，你可以用Cview用不同的方法拟合，包括tafel传统拟合，Rp拟合，最小二乘法拟合。
可以看看《腐蚀电化学原理、方法及应用》这本书，有比较多的介绍。
赞一下 回复此楼
10楼2013-08-16 16:26:37
