[求助] bet 作图 bet数据下来了 可是不会分心 求组各位大侠指点

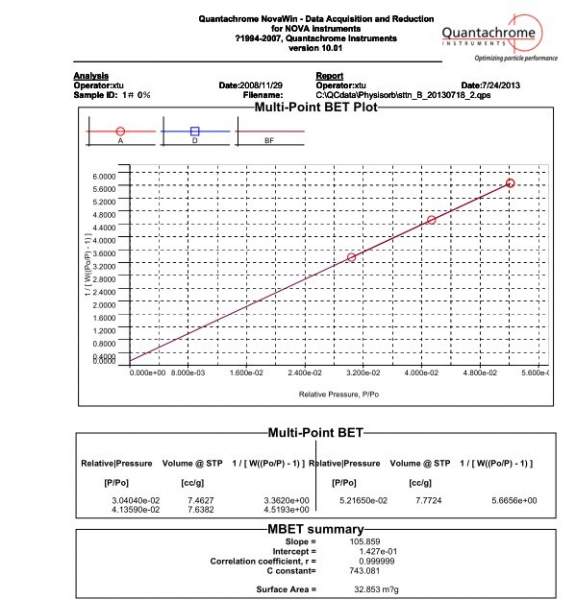

如图1  是文献上的图片，也就是我希望根据自己的数据报告希望作出的图，我的数据报告如下，图2、3、4、5、6、7，求各位指点，教我如何分析，并且如何通过origin作图，谢谢了，小女子感激不尽，感谢了！
bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-1


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-2


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-3


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-4


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-5


bet 作图  bet数据下来了 可是不会分心  求组各位大侠指点-6
回复此楼

» 收录本帖的淘帖专辑推荐

表征手段

» 猜你喜欢
我很好
1楼 2013-08-14 13:12:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clyp

木虫 (著名写手)
真心求助，希望帖子不要沉了
赞一下 回复此楼
我很好
2楼2013-08-14 13:13:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lcw0411

金虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
cxqtitan: 金币+1, 谢谢分享 2013-08-15 08:00:39
clyp: 金币+2 2013-08-21 14:16:19
你拿数据的时候没有EXCEL？不会吧，而且第一个图跟你后面的图不一样，你的PDF里面应该也有类似于第一个图的图形，但是可能你的样品吸附脱附曲线不一定会重合，后面的图是你的孔径分布图，有吸附支的也有脱附支的，看你自己想要什么？
赞一下 回复此楼
坚持就是胜利！
3楼2013-08-14 15:43:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

apollo911

木虫 (正式写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
cxqtitan: 金币+1, 谢谢分享 2013-08-15 08:00:53
clyp: 金币+2 2013-08-21 14:16:27

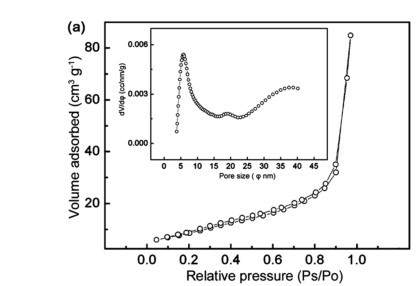

第一个图里的图就是吸附等温线，对应你自己的第一张表，小图是孔径分布，对应你贴出来的倒数第二张图里的表，一般选择dV/dlogD那个作为纵坐标，然后对应用origin做就好了
赞一下 回复此楼
4楼2013-08-14 15:52:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
★
cxqtitan: 金币+1, 谢谢分享 2013-08-15 08:01:12
引用回帖:
2楼: Originally posted by clyp at 2013-08-14 13:13:01
真心求助，希望帖子不要沉了

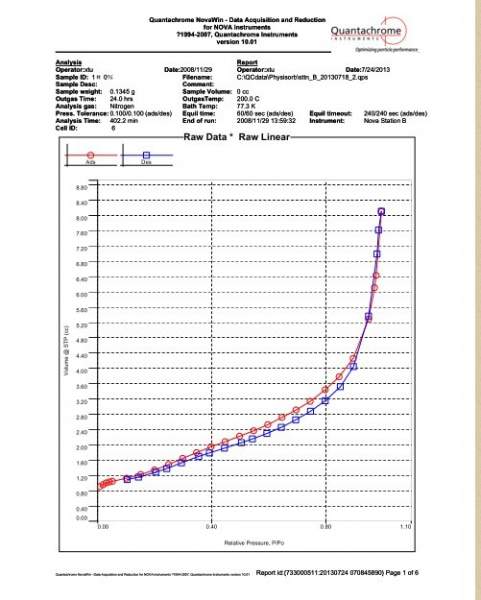

第二个图数据就用下面的数据即可，氮分压做横坐标，吸附量做纵坐标，最高点是吸附和脱附的分界点也是共用点。画完后这个就是等温吸脱附曲线，对应于文献里的主图。

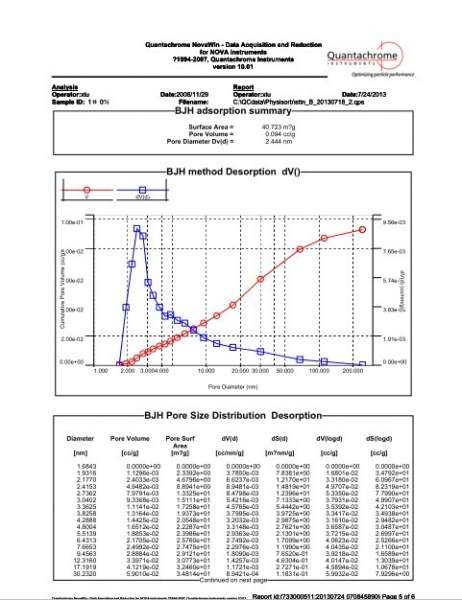

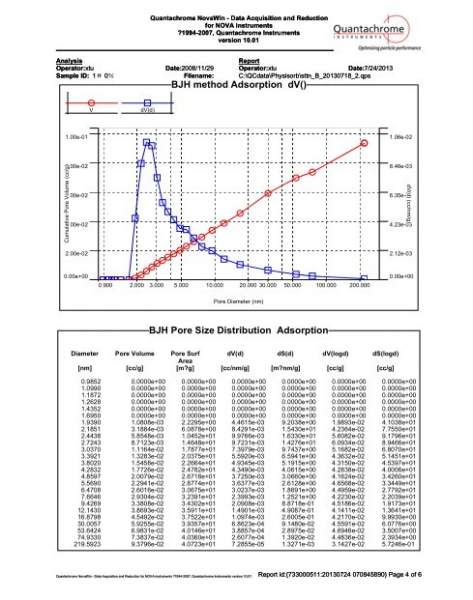

第五个图你用数据列表中第一列做横坐标，第四列做纵坐标画图即可，你的吸附和脱附都差不多，所以第六列的数据也是可以的。建议用第五个图，你是为了体现较小的介孔孔径分布，用dv/dD即可，不用dV/dlogD，这个是体现较大介孔和大孔分布的。
赞一下(2人) 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
5楼2013-08-14 23:19:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clyp

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 上官小仙 at 2013-08-14 23:19:29
第二个图数据就用下面的数据即可，氮分压做横坐标，吸附量做纵坐标，最高点是吸附和脱附的分界点也是共用点。画完后这个就是等温吸脱附曲线，对应于文献里的主图。
第五个图你用数据列表中第一列做横坐标，第四列 ...

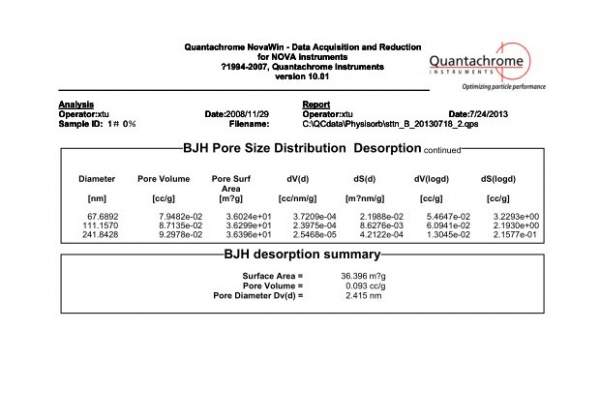

非常感谢，但是倒数第一张图中的数据是倒数第二张图的continue，作图时后面的几个数据影响整体结果吗？
赞一下 回复此楼
我很好
6楼2013-08-21 14:15:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clyp

木虫 (著名写手)
引用回帖:
5楼: Originally posted by 上官小仙 at 2013-08-14 23:19:29
第二个图数据就用下面的数据即可，氮分压做横坐标，吸附量做纵坐标，最高点是吸附和脱附的分界点也是共用点。画完后这个就是等温吸脱附曲线，对应于文献里的主图。
第五个图你用数据列表中第一列做横坐标，第四列 ...

为嘛，我不可以给你发金币啊？
赞一下 回复此楼
我很好
7楼2013-08-21 14:17:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
引用回帖:
6楼: Originally posted by clyp at 2013-08-21 14:15:55
非常感谢，但是倒数第一张图中的数据是倒数第二张图的continue，作图时后面的几个数据影响整体结果吗？...

额，影响不大，但是最好加上
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

clyp
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
8楼2013-08-21 16:47:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

clyp

木虫 (著名写手)
送红花一朵
引用回帖:
8楼: Originally posted by 上官小仙 at 2013-08-21 16:47:51
额，影响不大，但是最好加上...

那这个孔径分布图该怎么看呢？横纵坐标表示什么，怎么去分析这个图呢？
赞一下 回复此楼
我很好
9楼2013-08-22 20:13:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

上官小仙

木虫 (著名写手)

前世今生
★
cxqtitan: 金币+1, 谢谢分享 2013-08-22 21:34:52
引用回帖:
9楼: Originally posted by clyp at 2013-08-22 20:13:44
那这个孔径分布图该怎么看呢？横纵坐标表示什么，怎么去分析这个图呢？...

首先 通过总孔体积和比表面积，以及等温吸脱附曲线来看材料基本没啥空，所以孔径分布分析意义不大，如果要看，主要是看孔的分布情况，如果只有一个尖锐的峰，其他的地方都很接近0，那么说明材料孔比较均一，以你的孔径分布图来看，孔是很少的，孔比较分散，第二是看最高峰的位置，对应的很坐标表示孔最集中地地方。
赞一下 回复此楼
虽然只有2字，作者的感情就被红果果的表现出来，由此可见作者的文采笔功，感情之热烈饱满，实在是不可多得的佳作
10楼2013-08-22 20:47:00
