[求助] 求大侠指点 碳钢的阳极极化曲线相关问题

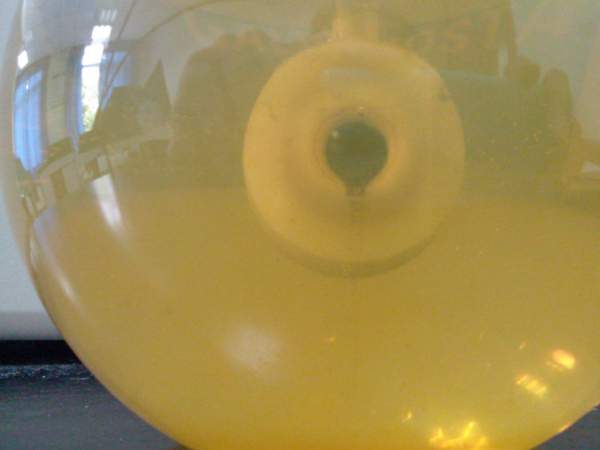

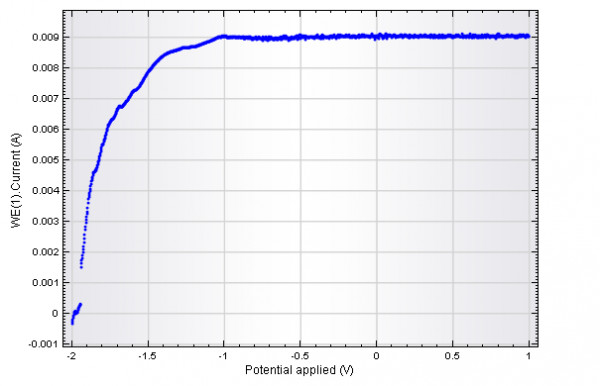

本人才接触电化学，导师让我做一个碳钢阳极极化曲线，仪器是瑞士万通 AUTOLAB，工作电极是碳钢，成分不清，可能含有钒钛。电解液3.5%NaCl，因为用的三电极电解池，感觉电极之间的位置没有控制好，参比电极和工作电极位置大概5cm左右。设置的数据参数如下：起始电位 -1V，终止电位 2V，步长 0.00244V，扫描速率 10mV/s。实验过程中，阳极溶解得特别厉害，从开始到实验结束一直都在大量溶解，最后整个电解液的颜色呈棕褐色，电解池底部还有大量沉淀，测出的计划曲线和文献中看到的差别很大！
图片传至附件，请高手帮我解答一下这些原因是为什么？
另外还想请教几个问题：
1.参比电极和工作电极的位置有什么要求？
2.实验设置数据根据什么来确定？
求大侠指点 碳钢的阳极极化曲线相关问题


求大侠指点 碳钢的阳极极化曲线相关问题-1


求大侠指点 碳钢的阳极极化曲线相关问题-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
要比昨天好一点！
1楼 2013-08-13 10:41:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

renwanbo123

新虫 (初入文坛)
怎么没有回复啊，跪求高手指点啊....
赞一下 回复此楼
要比昨天好一点！
2楼2013-08-17 22:32:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zj_6982

新虫 (初入文坛)

【答案】应助回帖

你有没有先扫一下开路啊，你这个只有一个极化曲线，应该是阳极吧，电位设置可能有问题，一般是开路电位的正负300mv
赞一下 回复此楼
3楼2013-08-27 18:29:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一棵松树

新虫 (初入文坛)

【答案】应助回帖

终止电位2V太高了，应该超过碳钢中某种元素的溶解电位。看你的曲线图，试下起始电位 -3V，终止电位 -1V。看看效果如何。我做的是不锈钢的，遇到过这种情况，把电位降低就不会出现溶解了。
赞一下 回复此楼
4楼2013-08-29 10:58:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一棵松树

新虫 (初入文坛)

【答案】应助回帖

我也是用Autolab电化学工作站的，看你的曲线图应该是用线性扫描测试出来的。如果用的是NOVA软件测试的，想看V形的极化曲线，点击进入数据分析窗口，选择相应数据文件，双击打开，点击（I vs E），右键单击（I vs E）/add analysis/corrosion rate/ corrosion rate，tafel slope。点击（corrosion rate，tafel slope），显示tafel曲线。或者把数据导出，在origin上作图。作图时要注意把电流数据中负数部分变成正数，再以电流的log为纵坐标表示就可以得到V形的极化曲线了。
赞一下 回复此楼
5楼2013-08-29 11:09:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

renwanbo123

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zj_6982 at 2013-08-27 18:29:59
你有没有先扫一下开路啊，你这个只有一个极化曲线，应该是阳极吧，电位设置可能有问题，一般是开路电位的正负300mv

请问一下你是怎么测量开路电压的？我没有电压表，能不能用电化学工作站直接测得？
赞一下 回复此楼
要比昨天好一点！
6楼2013-08-29 11:55:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gxytju2008

专家顾问 (文坛精英)
引用回帖:
6楼: Originally posted by renwanbo123 at 2013-08-29 11:55:12
请问一下你是怎么测量开路电压的？我没有电压表，能不能用电化学工作站直接测得？...

Autolab是自动显示开路电位的..软件里可以打开,仪器上那个也可以,不过精度不高
赞一下 回复此楼
7楼2013-08-29 12:53:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

renwanbo123

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by 那一棵松树 at 2013-08-29 10:58:01
终止电位2V太高了，应该超过碳钢中某种元素的溶解电位。看你的曲线图，试下起始电位 -3V，终止电位 -1V。看看效果如何。我做的是不锈钢的，遇到过这种情况，把电位降低就不会出现溶解了。

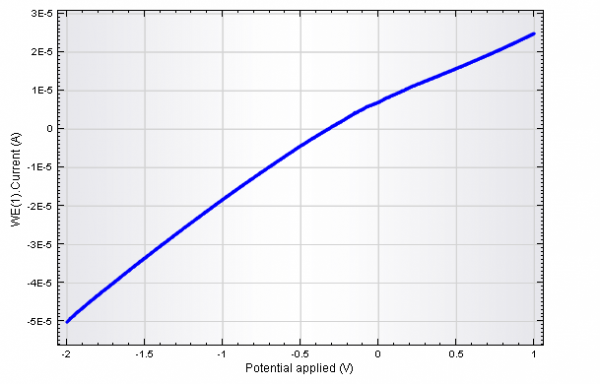

嗯，谢谢！我下去又测量了-1.5V~1V，扫描速度10mV/s  ,这次把工作电极换成了铝合金，测出来的阳极极化曲线近似直线，请问这个怎么解释啊？另外还有一个问题，阳极极化曲线该怎么分析？谢过！
求大侠指点 碳钢的阳极极化曲线相关问题-3
赞一下 回复此楼
要比昨天好一点！
8楼2013-09-02 13:20:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

renwanbo123

新虫 (初入文坛)
引用回帖:
5楼: Originally posted by 那一棵松树 at 2013-08-29 11:09:44
我也是用Autolab电化学工作站的，看你的曲线图应该是用线性扫描测试出来的。如果用的是NOVA软件测试的，想看V形的极化曲线，点击进入数据分析窗口，选择相应数据文件，双击打开，点击（I vs E），右键单击（I vs E） ...

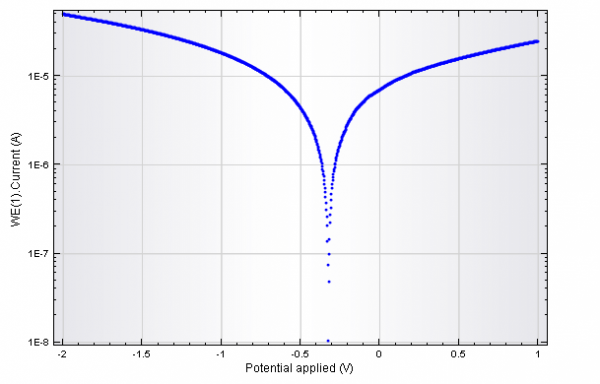

嗯，我也是用的这个软件，我不知道结果对不对，你帮我分析下这张图怎么样？从中可以得出什么信息？
求大侠指点 碳钢的阳极极化曲线相关问题-4
赞一下 回复此楼
要比昨天好一点！
9楼2013-09-02 13:22:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

那一棵松树

新虫 (初入文坛)

【答案】应助回帖

引用回帖:
9楼: Originally posted by renwanbo123 at 2013-09-02 13:22:31
嗯，我也是用的这个软件，我不知道结果对不对，你帮我分析下这张图怎么样？从中可以得出什么信息？

...

我没有做过铝合金的，结果是否正确不清楚，这种曲线一般分析腐蚀电位和腐蚀电流。从这个曲线图可以看出它的腐蚀电位在-3.2v左右，腐蚀电流在10的-5次方与-6次方之间。工作站的软件可以求得比较准确的腐蚀电流。看看文献的数据。我测的是极化曲线，电压扫描范围在腐蚀电位的+300mv和-300mv之间。在不清楚腐蚀电位的时候才取大电位范围。
赞一下 回复此楼
10楼2013-09-05 19:58:35
