[求助] inistate施加初应力误差很大吗?

!这个命令简单地模拟了条形板inistate加载初应力情况。
/prep7
/title, Example of Initial stress import into ANSYS
et,1,182
! Plane stress PLANE182 element
mp,ex,1,1.0e9
mp,nuxy,1,0.3
!
! Define the nodes
!
n,1
n,2,2.0
n,3,4.0
n,4,6.0
n,5,8.0
n,6,10.0
n,7,,1.0
n,8,2.0,1.0
n,9,4.0,1.0
n,10,6.0,1.0
n,11,8.0,1.0
n,12,10.0,1.0
!
! Define the 5 elements
!
e,1,2,8,7
e,2,3,9,8
e,3,4,10,9
e,4,5,11,10
e,5,6,12,11
! Constrain all dofs on all nodes at x=0 to be zero
nsel,s,loc,x,
d,all,all
nall
finish
!
/solu
inistate,defi,all,,,,1000    !X方向施加1000的正应力初应力
solve
finish
inistate施加初应力误差很大吗?

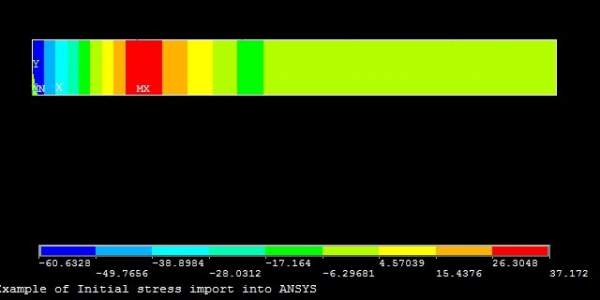

问题:结果查看X方向应力图形显示,存在-60~37的应力,按理应该是0才对,难道是误差?
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柔顺敏行讷言

新虫 (初入文坛)

楼主说X方向应力图形显示,存在-60~37的应力,按理应该是0才对,难道是误差?

x方向受到了初应力,在X=0处又约束了位移,为什么应力按理应该是0呢?本来就应该产生拉应力啊,不是inistate命令的问题吧
2楼2018-02-11 20:17:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ahayi

新虫 (初入文坛)

请问预应力1000的单位是什么
3楼2019-03-25 09:37:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
