[求助] 射频放大器设计中，旁路电容的选择

在设计微波放大器的时候，连接电源与晶体管B极月C极时，往往会在连接电源的四分之一波长线的终端并联几个电容；
这里请教这些电容的工作原理（是根据电容RLC模型的谐振频率吗，那又该选择滤除那些频率呢？）
然后如何选择其容值；

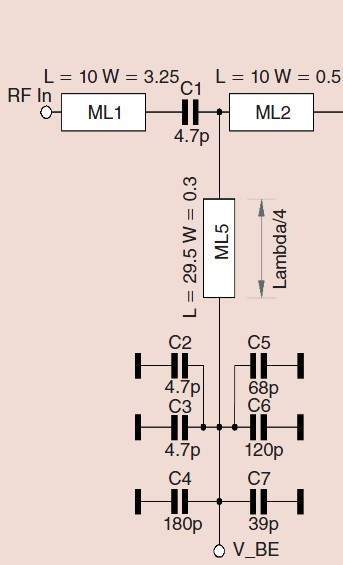

如下图此电路工作在1.57GHZ：

以下是一些童鞋的作答，不过还是没有明白（谁能从经验和理论聊个角度帮助小弟下

）：
（一）
严格地讲，不是滤波作用，是提供高频旁路阻抗。
一般把这样的电容叫做小P值电容，就是几个P到几十个P。
其实，你这里的C2-C7可以简化一下，用一个小P值电容穿心电容和一个39P小电容并联代替。
(楼主提问)
（1）为什么要用6个电容并联，而不直接用一个电容，这样有什么区别；
（2）可否这样理解，考虑一个电容的ESL（等效串联电感），为谐振频率范围提供接地大的通路，而叨叨滤除高频信号的效果；
（3）但这样其中为什么要用两个4.7pf的电容呢；
（二）
同样的封装，引线电感是一样的，电容值越小，谐振频率越高（电容小到一定程度，谐振频率几乎不变），并联谐振点的阻抗很高，多个不同值的电容并联，在很宽频断内电源阻抗均很低，电源就是要提供低阻抗的回流路径，防止自激。原则上，电容由小到大排列。1.57GHz频率也不算高，可以适当减少几个电容。
