[交流] SSB光载毫米波信号传输特性 已有3人参与

我目前在研究光学生成毫米波。在采用单边带调制时,按照理论研究,系统的传输系统应该是随着传输距离的增大而变差。而在我的实验仿真中,中间出现了跳变。我找了很久,也没找到愿意。论坛里如果有与我研究同样问题的朋友,希望可以交流。
详情如下:
  下图为利用Optisystem光通信仿真软件搭建的SSB光载毫米波信号产生框图1所示:
SSB光载毫米波信号传输特性
  图1 SSB光载毫米波信号产生仿真图

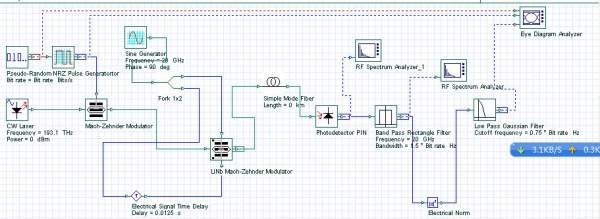

    基于SSB光载毫米波信号的产生方法,搭建一个简单的ROF系统,以分析此方法产生的SSB结构光载毫米波信号在光纤中传输的性能。图2所示为基于传统方法产生的SSB结构光载毫米波ROF链路仿真图:
SSB光载毫米波信号传输特性-1
        图2 基于传统方法产生的SSB结构光载毫米波ROF链路图
   产生的SSB结构光载毫米波信号入射到SMF中,它的二阶色散参数为17ps/nm/km;在接收端,利用一个PIN光电探测器进行光电探测,探测后的电信号经一个电带通滤波器把20GHZ的射频分量滤出,得到的就是我们需要的射频信号。为分析20GHZ毫米波信号的性能,又利用非相干探测将该射频信号解调成基带信号,而后观察它的眼图和误码率。
   随光纤长度(B-T-B、10km、20km、30km、4Dkm、50km)的变化情况
    其中B-T-B处的误码率为7.97×,10km处的误码率为9.34×,20km处的误码率为1.07×,30km处的误码率为2.81×,40km处的误码率为2.09,50km处的误码率为6.56×

[ Last edited by 双塔喽 on 2013-8-9 at 23:01 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liwboy

铜虫 (初入文坛)


小木虫: 金币+0.5, 给个红包,谢谢回帖
不懂!我是来学习的
2楼2013-08-19 15:15:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

PENG1218

金虫 (正式写手)

劳心者制人,劳力者制于人
3楼2013-08-21 18:54:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

superlistar

新虫 (正式写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
楼主,你毕业了吗,我现在也在做这些。迷茫
4楼2015-10-15 22:56:35
