[求助] 多层材料受冲击后,cohesive单元的上下两层的接触问题。 已有1人参与

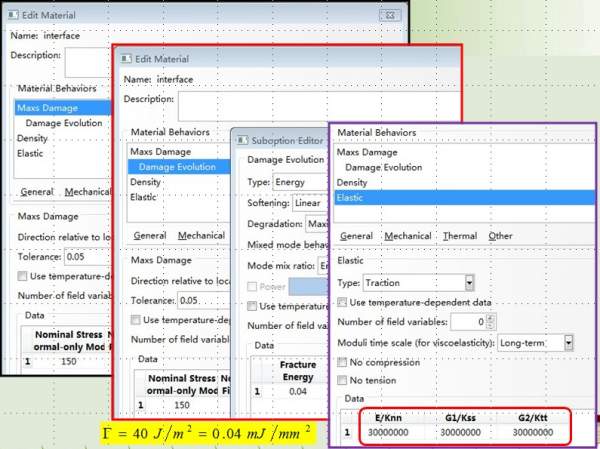

各位能帮我看看吗?我做的是刚体颗粒冲击多层材料时,界面的裂纹扩展行为。用了两层cohesive单元作为界面的预制裂纹来模拟界面结合能。刚体颗粒半径为20um,cohesive层是1um,材料整体300um*150um。材料只考虑了弹性(可能这里不合适,但是我想先做弹性的,简单些)。边界条件是底端全部固定。定义了颗粒的冲击速度以及与材料的接触时间(是不是这里也不对,因为冲击时间应该由颗粒的冲击速度和质量决定。)T-S law我选用的是MAXS。算的时候,我把SDEG为1的cohesive单元去掉了。算完发现下图的情况,就是力没有传递到第二层cohesive。我不知道为什么出现这种情况。有人说是没有定义cohesive层失效后两层材料之间的接触。可是我也不知道再哪里定义这个接触。可不可以花点时间帮我看看,万分感激。能提供有用帮助的,可以追加金币!

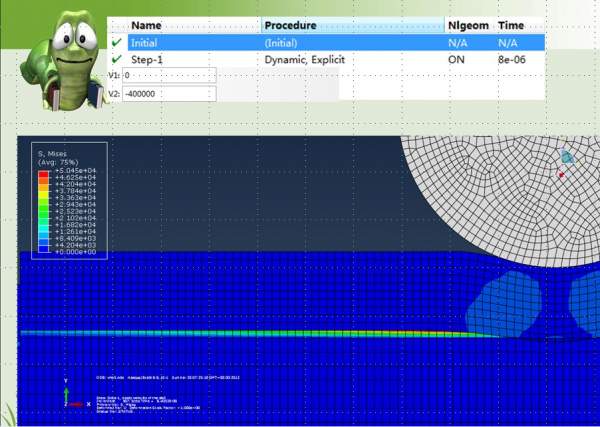

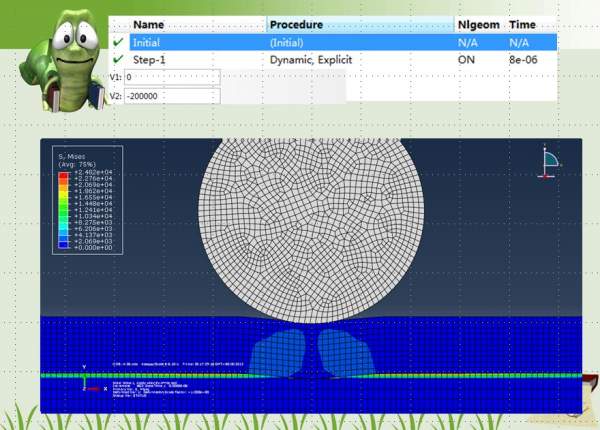

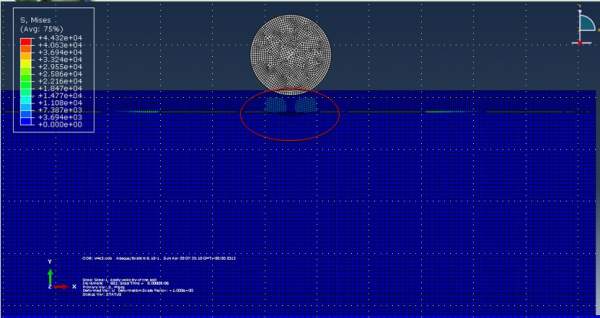

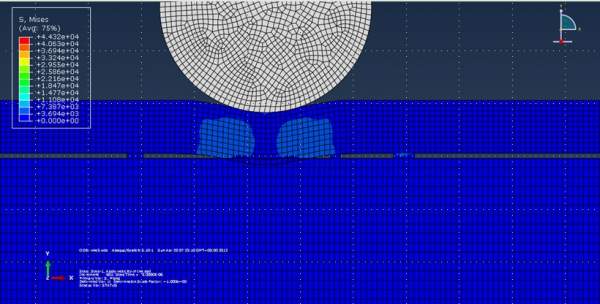

多层材料受冲击后,cohesive单元的上下两层的接触问题。


多层材料受冲击后,cohesive单元的上下两层的接触问题。-1


多层材料受冲击后,cohesive单元的上下两层的接触问题。-2


多层材料受冲击后,cohesive单元的上下两层的接触问题。-3


多层材料受冲击后,cohesive单元的上下两层的接触问题。-4


多层材料受冲击后,cohesive单元的上下两层的接触问题。-5
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1120110239

银虫 (小有名气)

【答案】应助回帖

cohesive单元只能设置单层,你换成单层试试
奋斗!
2楼2019-06-26 16:02:32
