[求助] ANSYS对超声变幅杆谐响应分析的问题

在做超声变幅杆的做谐响应分析出现的问题，请帮忙看看是哪里出了问题，谢谢！
一、做模态分析的结果，求出固有频率为19.531kHz.

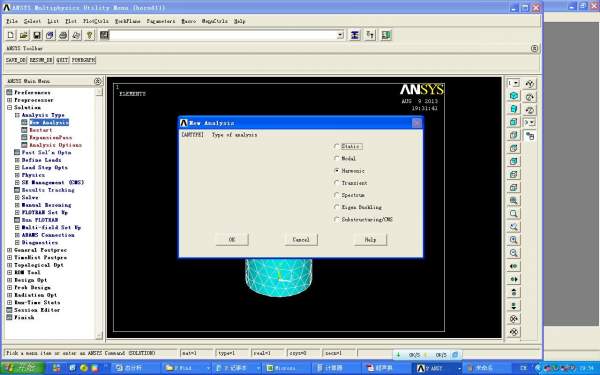

二、做谐响应分析时，谐响应分析采用Full 法,模型建立和网格划分与模态分析相

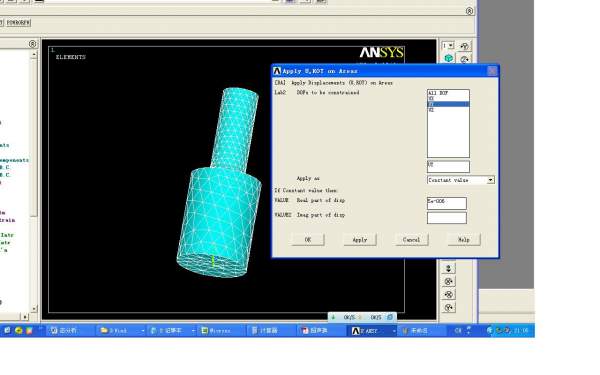

同, 加载时, 在变幅杆固定端XZ 面内所有的节点上

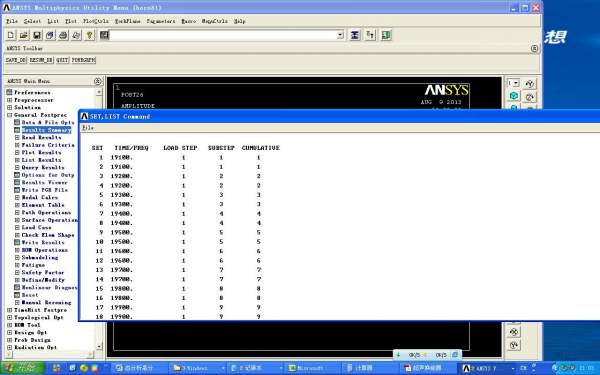

施加Y 方向为0. 005mm 的位移, 设定强制频率范围
为19000 ~ 20 000 Hz。求出的谐响应有问题，请大家看看问题在哪里，谢谢！
ANSYS对超声变幅杆谐响应分析的问题
model result.JPG


ANSYS对超声变幅杆谐响应分析的问题-1


ANSYS对超声变幅杆谐响应分析的问题-2


ANSYS对超声变幅杆谐响应分析的问题-3


ANSYS对超声变幅杆谐响应分析的问题-4


ANSYS对超声变幅杆谐响应分析的问题-5
回复此楼

» 猜你喜欢
1楼 2013-08-09 22:17:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

tianyi816

银虫 (正式写手)
引用回帖:
5楼: Originally posted by htbbzzg at 2013-08-11 09:14:17
1  你做出的是什么结果？
2  请详细说明你的具体操作过程，光是看你的这一点说明，实在没有能力看出问题在哪里？

您好，具体过程发到您htbbzzg@163.com的邮件。
赞一下(1人) 回复此楼
6楼2013-08-11 11:48:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 谢谢指导！ 2013-08-17 09:39:12
楼主给出的参考资料曲线图表现了一种共振现象，即当激励频率与某个固有频率一致时，会出现一个响应的峰值。
但是这里还需要一个条件：即激励载荷的作用方向必须与该固有频率对应的振动方向也是一致的 (或者载荷是多方向的，其中包含了该模态的振动方向)，才能产生共振。楼主的曲线没有响应峰值的原因是：在指定的频率范围内，激励载荷方向与模态的振动方向没有相同的，因此，虽然该频率范围中有多个固有频率存在，但没有一个会产生共振。
赞一下(1人) 回复此楼
10楼2013-08-14 08:33:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
tianyi816: 金币+10, ★★★很有帮助, 谢谢！ 2013-08-11 07:41:15
xiegangmai: 金币+2, 谢谢指导！ 2013-08-11 22:21:52

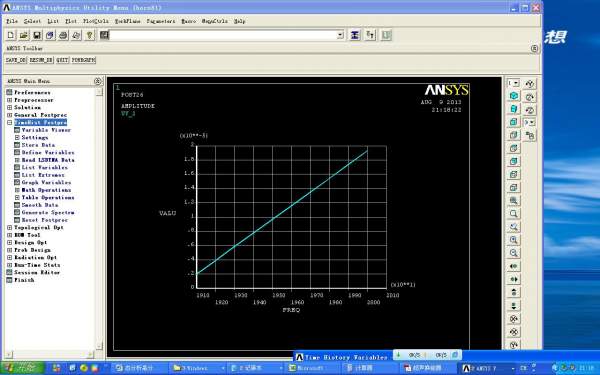

你具体遇到的是什么问题？是最后一张图中的曲线是一条上升的直线而不是一条水平线吗？
这是因为你施加载荷时选择了 Ramped 方式所致。你施加位移载荷 2，在 Ramped 方式下，该载荷从零开始逐渐增加到 2。
将加载方式改为 Steped 可以解决这个问题；或者：求解前在 ANSYS 的命令窗口中输入 KBC,1 并回车，再求解即可。
赞一下 回复此楼
2楼2013-08-10 13:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyi816

银虫 (正式写手)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-08-10 13:21:30
你具体遇到的是什么问题？是最后一张图中的曲线是一条上升的直线而不是一条水平线吗？
这是因为你施加载荷时选择了 Ramped 方式所致。你施加位移载荷 2，在 Ramped 方式下，该载荷从零开始逐渐增加到 2。
将加载方 ...

谢谢！您好，遇到的具体问题：主要想求解“变幅杆在强制频率范围
小端面的某一点的振动位移情况，从而获得最大位移的谐振响应。“请帮忙看看是哪里出了问题，谢谢！
主要做了：第一步：模态分析，可以获得变幅杆的固有频率为19.531kHz，这一步的求解没有问题。
第二步：做谐响应分析，谐响应分析采用Full 法,模型建立和网格划分与模态分析相同, 加载时, 在变幅杆固定端XZ 面内所有的节点上
施加Y 方向为0. 005mm 的位移, 设定强制频率范围
为19000 ~ 20 000 Hz。想求解出“变幅杆在下强制频率范围内小端面的某一点，获得谐振频率和最大的谐振位移”。请看最后一图，在文献看到的情况。但我做了好几天，也求解不出，请帮忙看看问题在哪里，谢谢！
赞一下 回复此楼
3楼2013-08-11 07:40:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyi816

银虫 (正式写手)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-08-10 13:21:30
你具体遇到的是什么问题？是最后一张图中的曲线是一条上升的直线而不是一条水平线吗？
这是因为你施加载荷时选择了 Ramped 方式所致。你施加位移载荷 2，在 Ramped 方式下，该载荷从零开始逐渐增加到 2。
将加载方 ...

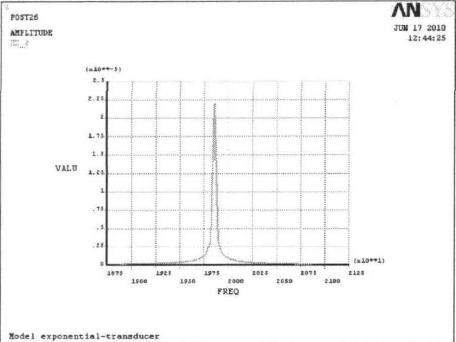

这是文献看到的求解结果，但我求解不出来。请帮忙看看，谢谢！
ANSYS对超声变幅杆谐响应分析的问题-6
赞一下 回复此楼
4楼2013-08-11 07:43:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
1  你做出的是什么结果？
2  请详细说明你的具体操作过程，光是看你的这一点说明，实在没有能力看出问题在哪里？
赞一下 回复此楼
5楼2013-08-11 09:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
tianyi816: 金币+20, ★★★★★最佳答案, 非常感谢！ 2013-08-13 08:42:43
已经做了回复，有问题可以进一步讨论。
赞一下 回复此楼
7楼2013-08-12 10:51:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

670700774

金虫 (小有名气)
★
感谢参与，应助指数 +1
xiegangmai: 金币-1, 应助指数-1, 谢谢参与！非应助请勿选择“应助回帖” 2013-08-13 23:46:25
楼主，我碰到的也是这个问题，能不能告诉我怎么解决？
赞一下 回复此楼
8楼2013-08-12 11:20:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tianyi816

银虫 (正式写手)
引用回帖:
8楼: Originally posted by 670700774 at 2013-08-12 11:20:55
楼主，我碰到的也是这个问题，能不能告诉我怎么解决？

您好！我也是最近刚在学做这方面的。正向他人求助。你可以把你的具体问题说下，可以交流下。
赞一下 回复此楼
9楼2013-08-13 08:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
