[求助] fluent力和力矩的监控，谢谢 已有1人参与

各位师兄师姐好，
   虽然天气很热，我还是忍不住在此请教个问题哦。。
   fluent里怎么直接监控力和力矩呢？

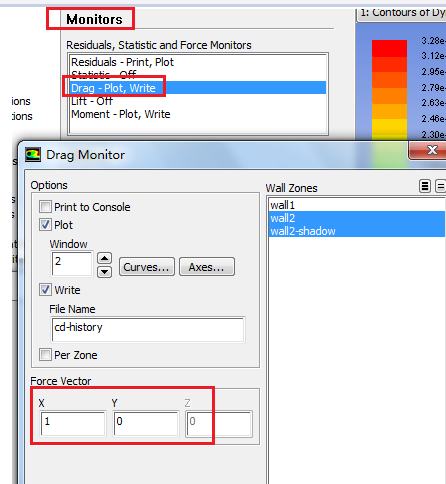

   我在monitors—drag/moment里设置，监控出来的是cd/cm图，是力系数和力矩系数。    求各位高手点拨下，如何直接监控出力和力矩。
   谢谢哦。
fluent力和力矩的监控，谢谢
谢谢
回复此楼

» 猜你喜欢
今天，加油；明天，美好在招手
1楼 2013-08-08 16:46:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
照镜子2012: 金币+8, ★★★★★最佳答案, 谢谢您满意的答复 2013-08-09 08:41:28
xiegangmai: 金币+2, 谢谢参与！ 2013-08-11 22:12:43
照镜子2012: 金币+1, ★★★★★最佳答案 2014-01-10 22:21:55
以阻力系数为例，如果你看一下阻力系数的定义：Cd = F/(1/2*rho*u^2*A)，其中F是阻力，rho是参考密度，u是参考速度，A是参考横截面积。除了F是FLUENT自动算的，rho,u,A都是由用户手动设定，具体看report -> reference values。如果你把rho, u,都设成1，A设成2，这种设定下Cd 和 F在数值上是相等的。 这样你可以让FLUENT自动生成Cd的report，也就相当于力F的report。 Reference Values面板如下：
赞一下(5人) 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
2楼2013-08-08 19:57:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

chongdaql

银虫 (小有名气)
本来截个个图，不能上传，给你说一下吧，在report--Reference Values。
赞一下 回复此楼
我的博客地址：http://blog.sina.com.cn/u/2130152727
3楼2013-08-08 20:00:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
2楼: Originally posted by chongdaql at 2013-08-08 19:57:51
以阻力系数为例，如果你看一下阻力系数的定义：Cd = F/(1/2*rho*u^2*A)，其中F是阻力，rho是参考密度，u是参考速度，A是参考横截面积。除了F是FLUENT自动算的，rho,u,A都是由用户手动设定，具体看report -> refe ...

非常感谢前辈指导，这样果然有用。
晚辈还有点疑虑，这样修改了reference values 后对最终的值会不会有影响，如力、力矩、压强、速度等？
期待您的答复，谢谢哦
赞一下 回复此楼
今天，加油；明天，美好在招手
4楼2013-08-09 08:44:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cfd咨询

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
照镜子2012: 金币+1, ★★★很有帮助, 谢谢您 2013-08-09 19:42:41
xiegangmai: 金币+1, 谢谢参与！ 2013-08-11 22:12:50
参考值的设置只对力系数有影响，对力没有影响。
赞一下 回复此楼
5楼2013-08-09 09:56:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

照镜子2012

金虫 (小有名气)
引用回帖:
5楼: Originally posted by cfd咨询 at 2013-08-09 09:56:31
参考值的设置只对力系数有影响，对力没有影响。

谢谢您的回复，对速度有影响吗？嘿嘿，谢谢
赞一下 回复此楼
今天，加油；明天，美好在招手
6楼2013-08-09 19:43:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiangze

银虫 (著名写手)

【答案】应助回帖

楼主，我想问一下你在监测力矩系数时，那个设置时怎么设置的？

是不是要监测力矩系数，必须得选择是3D的？？
赞一下 回复此楼
祈祷能顺利毕业，祝福一切顺利！告诉自己，要坚强！！
7楼2014-01-10 13:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 照镜子2012 at 2013-08-09 08:44:54
非常感谢前辈指导，这样果然有用。
晚辈还有点疑虑，这样修改了reference values 后对最终的值会不会有影响，如力、力矩、压强、速度等？
期待您的答复，谢谢哦...

楼主您好 修改参考值后对流体速度是否有影响
赞一下 回复此楼
大自然是老师
8楼2017-04-20 13:45:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
5楼: Originally posted by cfd咨询 at 2013-08-09 09:56:31
参考值的设置只对力系数有影响，对力没有影响。

层主您好 修改阻力系数的参考值后， 对流体速度 是否 有影响
赞一下 回复此楼
大自然是老师
9楼2017-04-20 13:47:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

什么名字

金虫 (小有名气)
引用回帖:
2楼: Originally posted by chongdaql at 2013-08-08 19:57:51
以阻力系数为例，如果你看一下阻力系数的定义：Cd = F/(1/2*rho*u^2*A)，其中F是阻力，rho是参考密度，u是参考速度，A是参考横截面积。除了F是FLUENT自动算的，rho,u,A都是由用户手动设定，具体看report -> refe ...

层主您好 修改阻力系数的参考值后， 对流体速度 是否 有影响
赞一下 回复此楼
大自然是老师
10楼2017-04-20 13:48:08
