[求助] 能带计算

我昂贵计算了一个二氧化钛的能带图，对比了一下文献。感觉和文献相差很多，麻烦各位给小虫指导一下，不胜感激！

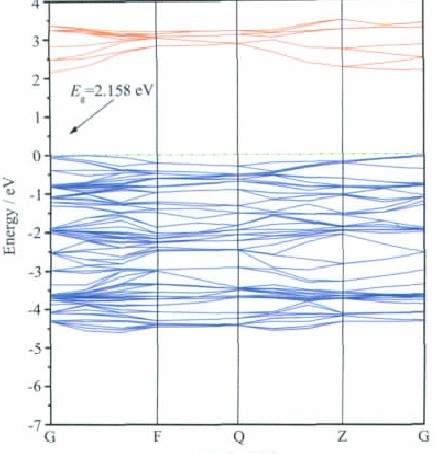

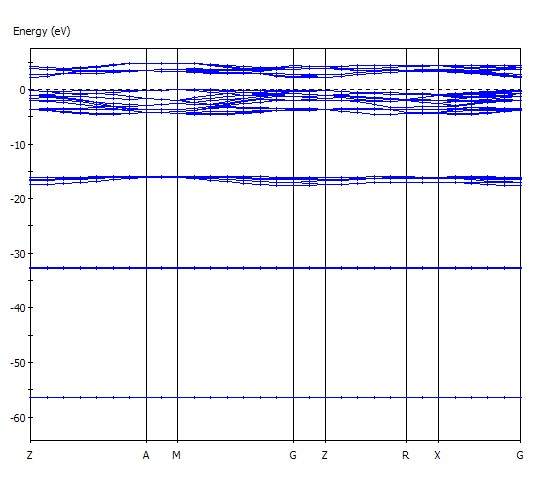

上面这个是文献中的能带图，下面这个是我在MS中计算得到的原图（还没有用origin来画）。我对比了一下，横总坐标差很多，尤其是横坐标，文献中都是5个点，我怎么得到这么多的点，这和哪个参数有关呢，请大侠知道一下，急求。
能带计算


能带计算-1
回复此楼

» 猜你喜欢
1楼 2013-08-07 17:09:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

飞行鸟

至尊木虫 (文坛精英)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-08-07 22:01:02
能带图需要比较高的精度，不知道你的精度怎么样。 需要用优化后的结构来计算。
赞一下 回复此楼
快乐吧
2楼2013-08-07 17:28:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

good---apple

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 飞行鸟 at 2013-08-07 17:28:40
能带图需要比较高的精度，不知道你的精度怎么样。 需要用优化后的结构来计算。

我精度为fine,是用优化后的结构来计算的，怎么会出现这样的结果呢
赞一下 回复此楼
3楼2013-08-07 19:29:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

castorpollux

至尊木虫 (初入文坛)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-08-08 14:18:47
横坐标是布里渊区高对称路径，lz应该是采用MS的默认路径，可以自己修改成文中的路径计算后再做比较
赞一下 回复此楼
veni,vidi,vici
4楼2013-08-07 22:37:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leachmond

金虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
sunyang1988: 金币+1, 谢谢交流 2013-08-08 14:18:55
1、你说的点 是根据你选择的K点网格密度决定的
2、纵坐标和横坐标的差异不一定是计算结果的差异 因为在发表文章的时候 有时只需要有选择的展示图的一部分 比如只展示空带周围的部分 以突出带隙和价带顶的变化趋势等等
赞一下 回复此楼
善于发现别人的优点，并把它转化为自己的长处，你就会成为聪明人；善于把握人生际遇，并把它转化为自己的机遇，你就会成为优秀者。
5楼2013-08-08 08:44:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

good---apple

金虫 (小有名气)
引用回帖:
4楼: Originally posted by castorpollux at 2013-08-07 22:37:35
横坐标是布里渊区高对称路径，lz应该是采用MS的默认路径，可以自己修改成文中的路径计算后再做比较

再请问一下修改路径是通过Tools-Brillouin zone path-creat 进行修改吗，我怎么改不了呢，麻烦大侠再指导一下
赞一下 回复此楼
6楼2013-08-08 08:48:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

castorpollux

至尊木虫 (初入文坛)
对呀，点Create应该就会出现默认路径呀，点到每个点就可以修改点的位置和符号，右下角可以删除和添加路径
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

good---apple
veni,vidi,vici
7楼2013-08-08 09:37:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

good---apple

金虫 (小有名气)
送红花一朵
引用回帖:
7楼: Originally posted by castorpollux at 2013-08-08 09:37:20
对呀，点Create应该就会出现默认路径呀，点到每个点就可以修改点的位置和符号，右下角可以删除和添加路径

我想改成G-F-Q-Z-G路径，可是这几个点对应的位置坐标我不知道，这个从哪查找啊，麻烦了，再说明一下。
赞一下 回复此楼
8楼2013-08-08 10:54:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

castorpollux

至尊木虫 (初入文坛)
★
sunyang1988: 金币+1, 谢谢交流 2013-08-08 14:19:06
引用回帖:
8楼: Originally posted by good---apple at 2013-08-08 10:54:27
我想改成G-F-Q-Z-G路径，可是这几个点对应的位置坐标我不知道，这个从哪查找啊，麻烦了，再说明一下。...

lz是用的锐钛矿还是金红石结构的呀？金红石结构的布里渊区http://www.cryst.ehu.es/cgi-bin/ ... amp;amp;fig=f4ommmp，好像跟文中高对称点字母不一样
赞一下 回复此楼
veni,vidi,vici
9楼2013-08-08 12:08:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

good---apple

金虫 (小有名气)
引用回帖:
9楼: Originally posted by castorpollux at 2013-08-08 12:08:04
lz是用的锐钛矿还是金红石结构的呀？金红石结构的布里渊区http://www.cryst.ehu.es/cgi-bin/cryst/programs/nph-kv-list?gnum=136&fig=f4ommmp，好像跟文中高对称点字母不一样...

我用的是锐钛矿
回复此楼
10楼2013-08-09 10:20:59
