【答案】应助回帖

» 猜你喜欢

之前让一硕士生水了7个发明专利，现在这7个获批发明专利的维护费可从哪儿支出哈？已经有9人回复
心脉受损已经有6人回复
博士申请都是内定的吗？已经有8人回复
博士读完未来一定会好吗已经有32人回复
读博已经有5人回复
投稿精细化工已经有4人回复
高职单位投计算机相关的北核或SCI四区期刊推荐，求支招！已经有4人回复
导师想让我从独立一作变成了共一第一已经有9人回复
Springer期刊投稿求助已经有4人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

求高人分析红外光谱图已经有8人回复
红外谱图吸收强度特别低（急求）已经有10人回复
红外光谱图解析已经有4人回复
聚合物的红外谱图帮忙看看已经有6人回复
谁能帮忙分析一下这张PVC红外光谱图？已经有16人回复
萨特勒标准红外谱图（FT-IR）已经有949人回复
PVDF红外谱图解析已经有12人回复
这张红外光谱图要怎么分析呀？不懂来请教大家了。。已经有9人回复
求助分析PVA的红外谱图已经有5人回复
丙烯酸树脂红外谱图分析已经有10人回复
【求助】红外光谱解析问题？不过无法确定具体是哪一种，希望能得到帮助。已经有9人回复
【求助】红外光谱图，谁能帮我分析一下，有什么特征峰？已经有24人回复
【交流】网上较好的红外谱图分析方法总结已经有77人回复
【讨论】红外谱图分析已经有5人回复
【求助】请教高分子物质红外图谱分析已经有6人回复
【求助】聚氨酯的红外谱图已经有14人回复

1楼2013-08-07 16:38:50

qsywp

专家顾问 (著名写手)

专家经验: +239
应助: 541 (博士)
贵宾: 0.008
金币: 15515.6
红花: 30
帖子: 2507
在线: 609.1小时
虫号: 88010
注册: 2005-08-22
专业: 高分子科学
管辖: 复合材料

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
leegane: 金币+2, ★★★★★最佳答案, 因为是产品线的杂质，所以没有考虑那么细致，大概已经知道了，可能是一类聚酯物质 2013-08-08 09:40:23

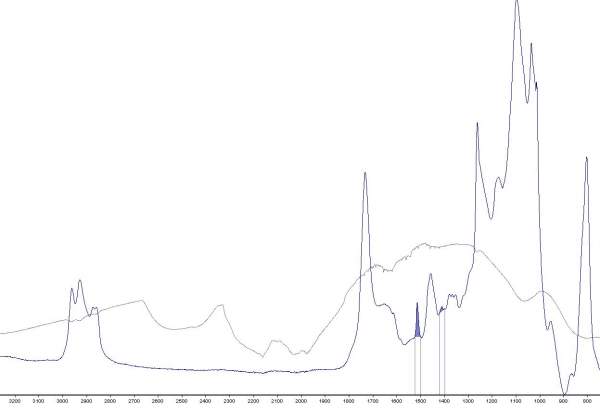

通常光凭一张红外光谱比较难以判断材料。除非图谱和标准图谱吻合！
因为红外图谱不能确定样品是否是纯样！
所以通常需要用色谱先进行分离。如果条件不许可，可以用不同溶剂处理样品，然后测试红外！
另外，建议看看样品或裂解物的酸碱性、燃烧性能、溶解性能。这些也可以提供一些线索！
当然用途是最好的线索来源!

2楼2013-08-07 18:16:10

weizhen711

铁杆木虫 (著名写手)

应助: 37 (小学生)
金币: 7452.2
散金: 216
红花: 10
帖子: 1211
在线: 917.4小时
虫号: 1892963
注册: 2012-07-14
性别: GG
专业: 半导体材料

这图也太不清晰了吧，，，传数据。。。

赞一下(1人)

加油

3楼2013-08-07 18:19:22

youyou0795

木虫 (小有名气)

应助: 3 (幼儿园)
金币: 2579.5
散金: 187
红花: 1
帖子: 238
在线: 280.4小时
虫号: 505950
注册: 2008-02-18
性别: GG
专业: 生物材料

你这个纵轴是吸收强度还是透射率啊？

4楼2013-08-07 20:27:25

youyou0795

木虫 (小有名气)

应助: 3 (幼儿园)
金币: 2579.5
散金: 187
红花: 1
帖子: 238
在线: 280.4小时
虫号: 505950
注册: 2008-02-18
性别: GG
专业: 生物材料

一般定性分析看T 更好分析，有没有图，上图

5楼2013-08-07 20:28:59

123起飞

新虫 (小有名气)

应助: 16 (小学生)
金币: 164.8
散金: 109
帖子: 236
在线: 98.3小时
虫号: 2462853
注册: 2013-05-13
性别: MM
专业: 有机分子功能材料化学

【答案】应助回帖

感谢参与，应助指数 +1

有苯环，羰基，其他忘记了。

[ 发自小木虫客户端 ]

6楼2013-08-07 20:47:17

cyclodextrin726

木虫 (著名写手)

养老院院士

应助: 20 (小学生)
金币: 2192
散金: 36
红花: 3
帖子: 1153
在线: 80.1小时
虫号: 508648
注册: 2008-02-21
性别: GG
专业: 高分子组装与超分子结构

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
leegane: 金币+2, ★★★很有帮助, 大概是一类聚酯物质 2013-08-08 09:41:13

必须结合样品的物理、化学性质才能最终判定。

个人感觉像PET，对苯二甲酸乙二醇酯

耕耘即使始终没有收获，我仍将希望寄托秋天。。。。

7楼2013-08-08 00:45:25

markjia

木虫 (正式写手)

应助: 7 (幼儿园)
金币: 3898.9
散金: 10
红花: 1
帖子: 354
在线: 206.8小时
虫号: 2076506
注册: 2012-10-21
性别: GG
专业: 有机高分子材料

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
leegane: 金币+2, ★★★很有帮助 2013-08-08 09:41:35

引用回帖:

4楼: Originally posted by youyou0795 at 2013-08-07 20:27:25
你这个纵轴是吸收强度还是透射率啊？

纵轴是吸光度，峰向上的纵轴是吸光度，向下的是透光率

8楼2013-08-08 08:44:46

markjia

木虫 (正式写手)

应助: 7 (幼儿园)
金币: 3898.9
散金: 10
红花: 1
帖子: 354
在线: 206.8小时
虫号: 2076506
注册: 2012-10-21
性别: GG
专业: 有机高分子材料

【答案】应助回帖

(1)首先依据谱图推出化合物碳架类型：
根据分子式计算不饱和度，公式：不饱和度=1+n4+(n3-n1)/2其中：
n4：化合价为4价的原子个数(主要是C原子)，
n3：化合价为3价的原子个数(主要是N原子)，
n1：化合价为1价的原子个数(主要是H原子)，
举个例子：比如苯：C6H6，不饱和度=1+6+(0-6)/2=4，3个双键加一个环，正好为4个不饱和度。
(2)分析3300~2800cm-1区域C-H伸缩振动吸收
以3000 cm-1为界：高于3000cm-1为不饱和碳C-H伸缩振动吸收，有可能为烯、炔、芳香化合物，而低于3000cm-1一般为饱和C-H伸缩振动吸收。
(3)若在稍高于3000cm-1有吸收,则应在 2250~1450cm-1频区，分析不饱和碳碳键的伸缩振动吸收特征峰，其中：炔2200~2100 cm-1烯1680~1640 cm-1芳环1600,1580,1500,1450 cm-1
若已确定为烯或芳香化合物，则应进一步解析指纹区，即1000~650cm-1的频区 ,以确定取代基个数和位置(顺反，邻、间、对)。
(4)碳骨架类型确定后,再依据其他官能团,如 C=O, O-H, C-N 等特征吸收来判定化合物的官能团
(5)解析时应注意把描述各官能团的相关峰联系起来，以准确判定官能团的存在。如2820 ，2720和1750~1700cm-1的三个峰，说明醛基的存在。
解析的过程基本就是这样吧，至于制样以及红外谱图软件的使用，一般的有机实验书上都有比较详细的介绍的，这里就不详细说了。
红外谱图分析确实是一个令人头疼的问题，有事没事就记一两个吧：
1.烷烃：
C-H伸缩振动(3000-2850cm-1)
C-H弯曲振动(1465-1340cm-1)
一般饱和烃C-H伸缩均在3000cm-1以下，接近3000cm-1的频率吸收。
2.烯烃：
烯烃C-H伸缩(3100~3010cm-1)
C=C伸缩(1675~1640 cm-1)
烯烃C-H面外弯曲振动(1000~675cm-1)。
3.炔烃：
伸缩振动(2250~2100cm-1)
炔烃C-H伸缩振动(3300cm-1附近)。
4.芳烃：
3100~3000cm-1芳环上C-H伸缩振动
1600~1450cm-1C=C 骨架振动
880~680cm-1C-H面外弯曲振动
芳香化合物重要特征：一般在1600，1580，1500和1450cm-1可能出现强度不等的4个峰。880~680cm-1,C-H面外弯曲振动吸收,依苯环上取代基个数和位置不同而发生变化 ,在芳香化合物红外谱图分析中,常常用此频区的吸收判别异构体。
5.醇和酚：主要特征吸收是O-H和C-O的伸缩振动吸收，
O-H 自由羟基O-H的伸缩振动：3650~3600cm-1,为尖锐的吸收峰，
分子间氢键O-H伸缩振动：3500~3200cm-1,为宽的吸收峰;
C-O 伸缩振动: 1300~1000cm-1
O-H 面外弯曲: 769-659cm-1
6. 醚:特征吸收: 1300~1000cm-1的伸缩振动,
脂肪醚: 1150~1060cm-1一个强的吸收峰
芳香醚：两个C-O伸缩振动吸收： 1270~1230cm-1(为Ar-O伸缩) 1050~1000cm-1(为R-O伸缩)
7.醛和酮:
醛的主要特征吸收: 1750~1700cm-1(C=O伸缩) ；2820，2720cm-1(醛基C-H伸缩)
脂肪酮: 1715cm-1,强的C=O伸缩振动吸收,如果羰基与烯键或芳环共轭会使吸收频率降低
8.羧酸:羧酸二聚体:
3300~2500cm-1宽,强的O-H伸缩吸收
1720~1706cm-1C=O 吸收
1320~1210cm-1C-O伸缩
920cm-1成键的O-H键的面外弯曲振动
9.酯:
饱和脂肪族酯(除甲酸酯外)的C=O 吸收谱带: 1750~1735cm-1区域
饱和酯C-C(=O)-O谱带:1210~1163cm-1区域 ,为强吸收
10.胺：
3500~3100 cm-1, N-H 伸缩振动吸收
1350~1000 cm-1, C-N 伸缩振动吸收
N-H变形振动相当于CH2的剪式振动方式, 其吸收带在: 1640~1560cm-1, 面外弯曲振动在900~650cm-1.
11.腈:
腈类的光谱特征:三键伸缩振动区域,有弱到中等的吸收
脂肪族腈 2260-2240cm-1
芳香族腈 2240-2222cm-1
12.酰胺:
3500-3100cm-1N-H伸缩振动
1680-1630cm-1C=O 伸缩振动
1655-1590cm-1N-H弯曲振动
1420-1400cm-1C-N伸缩
13.有机卤化物:
C-X 伸缩脂肪族：
C-F 1400-730 cm-1
C-Cl 850-550 cm-1
C-Br 690-515 cm-1
C-I 600-500 cm-1

9楼2013-08-08 08:46:42

wangchangwei

铁杆木虫 (职业作家)

超级木虫

应助: 162 (高中生)
金币: 8520
散金: 264
红花: 5
沙发: 30
帖子: 4643
在线: 474.5小时
虫号: 1257261
注册: 2011-04-06
性别: GG
专业: 功能与智能高分子

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
leegane: 金币+2 2013-08-08 09:41:52

峰数据没标，提示没有，你这是要闹哪样？

10楼2013-08-08 08:50:28
