应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 无机非金属 » 陶瓷材料 » 陶瓷的烧制与抗弯试验
391/4返回列表1234下一页
查看: 1923  |  回复: 38
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

凯歌悠阳

银虫 (正式写手)

[交流] 陶瓷的烧制与抗弯试验 已有16人参与

陶瓷烧成后，就如图所示了，好像还是素坯的样子，这是个什么原因呢？
   并且做抗弯试验，还没有断裂，就已经停止了，是因为边缘部分破损了，为什么会  这样呢，是否需要打磨一下呢，用什么打磨呢？

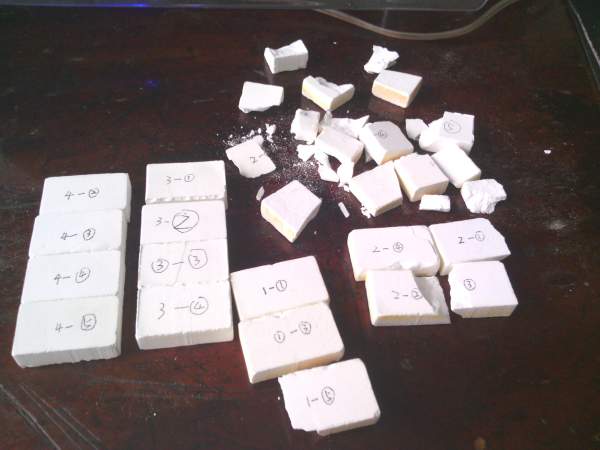

陶瓷的烧制与抗弯试验

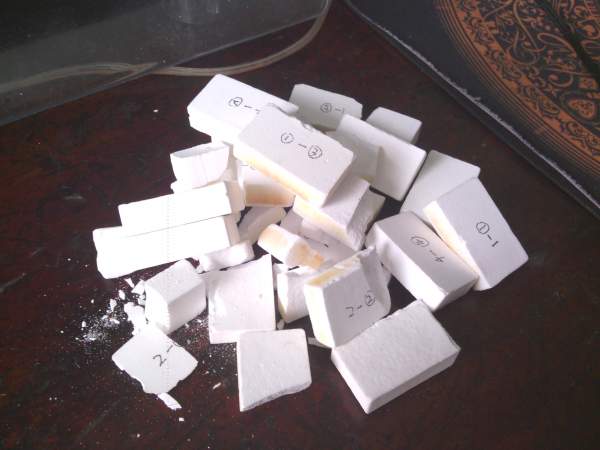

陶瓷的烧制与抗弯试验-1

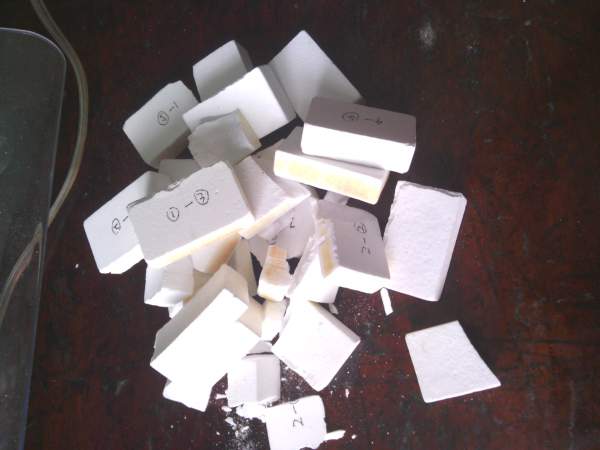

陶瓷的烧制与抗弯试验-2
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
宁静致远，稳中求进。
1楼 2013-08-05 12:57:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

peterflyer

木虫之王 (文学泰斗)

peterflyer
这极可能是因为没有烧成，颗粒之间的结合强度太低的缘故（烧结的过程就是一个把不连续的颗粒集合体变成一个连续体的过程）。原因很多，有内在的，也有外在的。内在的原因可能是粉末烧结性能差，可进一步大幅度细化粉末的粒度，试着添加些熔点低的物质（添加量要做实验确定，当然要搅拌均匀）；外在的就是温度不够，保温时间不够。若有条件的，可以尝试烧结的同时加些压力。
赞一下(2人) 回复此楼
13楼2013-08-06 11:30:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

果儿2010

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看一下配比有没有问题，以前做过一些，也会裂开，但调整配比后能好些
赞一下(1人) 回复此楼
18楼2013-08-06 13:46:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

willy994

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
8楼: Originally posted by 凯歌悠阳 at 2013-08-05 16:39:51
CaO-MgO-SiO2陶瓷，烧成温度在1300到1400之间。吸水率没测过。...

MgO的熔点为2800℃，CaO的熔点为2570℃，MgO和CaO在高温下不生成二元复合矿物，二者的最低共熔点为2370℃。
MgO与SiO2反应生成M2S，熔点1890℃；SiO2与CaO反应生成C3S或C2S，熔点分别为1900℃和2130℃。
三者的没有查到。
赞一下(1人) 回复此楼
微波高温烧结
25楼2013-08-07 11:55:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

小范bairoe

木虫 (文坛精英)

应力腐蚀,SSCC（CT试样）DCP
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
是不是 强度不够 还是 夹具不好 受力不均匀？？
赞一下 回复此楼
2楼2013-08-05 13:45:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifeishun

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
没有烧成，烧成温度低了，保温时间短了！
赞一下 回复此楼
顺-其自然
3楼2013-08-05 15:44:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯歌悠阳

银虫 (正式写手)
引用回帖:
2楼: Originally posted by 小范bairoe at 2013-08-05 13:45:55
是不是 强度不够 还是 夹具不好 受力不均匀？？

不清楚强度为什么不够，是烧的不好吗；夹具应该没问题。
赞一下 回复此楼
宁静致远，稳中求进。
4楼2013-08-05 16:09:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯歌悠阳

银虫 (正式写手)
引用回帖:
3楼: Originally posted by feifeishun at 2013-08-05 15:44:53
没有烧成，烧成温度低了，保温时间短了！

我们一般是温度一路升到我们设定的烧成温度，需要7个小时左右，然后会保温2小时。
赞一下 回复此楼
宁静致远，稳中求进。
5楼2013-08-05 16:11:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feifeishun

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你是什么材质的，烧成温度多少？目前产品的吸水率多大，测过没有？
赞一下 回复此楼
顺-其自然
6楼2013-08-05 16:24:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯歌悠阳

银虫 (正式写手)
引用回帖:
3楼: Originally posted by feifeishun at 2013-08-05 15:44:53
没有烧成，烧成温度低了，保温时间短了！

试样是否需要打磨呢，用什么东西打磨呢？
赞一下 回复此楼
宁静致远，稳中求进。
7楼2013-08-05 16:37:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

凯歌悠阳

银虫 (正式写手)
引用回帖:
6楼: Originally posted by feifeishun at 2013-08-05 16:24:58
你是什么材质的，烧成温度多少？目前产品的吸水率多大，测过没有？

CaO-MgO-SiO2陶瓷，烧成温度在1300到1400之间。吸水率没测过。
赞一下 回复此楼
宁静致远，稳中求进。
8楼2013-08-05 16:39:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yanglei1988

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
试着测下体积密度
赞一下 回复此楼
9楼2013-08-05 17:34:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

willy994

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看上去是没有烧成，那么多的粉粒。不是压胚烧结的？
赞一下 回复此楼
微波高温烧结
10楼2013-08-05 18:37:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 凯歌悠阳 的主题更新
391/4返回列表1234下一页
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 070300化学学硕求调剂 +5 太想进步了0608 2026-03-16 5/250 2026-03-16 14:11 by xwxstudy
[基金申请] 国自科面上基金字体 +5 iwuli 2026-03-12 6/300 2026-03-16 13:13 by Kamiu_MK
[考研] 304求调剂 +4 素年祭语 2026-03-15 4/200 2026-03-16 09:42 by 闲人终南山
[考研] 326求调剂 +3 mlpqaz03 2026-03-15 3/150 2026-03-16 07:33 by Iveryant
[基金申请] NSFC申报书里申请人简历中代表性论著还需要在申报书最后的附件里面再上传一遍吗 20+5 NSFC2026我来了 2026-03-10 14/700 2026-03-15 23:53 by 不负韶华的虎
[考研] 289求调剂 +4 这么名字咋样 2026-03-14 6/300 2026-03-14 18:58 by userper
[考研] 297一志愿上交085600求调剂 +5 指尖八千里 2026-03-14 5/250 2026-03-14 17:26 by a不易
[考研] 297求调剂 +4 学海漂泊 2026-03-13 4/200 2026-03-14 11:51 by 热情沙漠
[考研] 306求调剂 +4 唐薏薏 2026-03-09 4/200 2026-03-14 01:19 by JourneyLucky
[考研] 0703求调剂 +7 jtyq001 2026-03-10 7/350 2026-03-14 01:06 by JourneyLucky
[考研] 312求调剂 +6 陌宸希 2026-03-10 6/300 2026-03-14 00:40 by JourneyLucky
[考研] 招收0805（材料）调剂 +3 18595523086 2026-03-13 3/150 2026-03-14 00:33 by 123%、
[考研] 【考研调剂求收留】 +3 Ceciilia 2026-03-11 3/150 2026-03-13 20:18 by JourneyLucky
[硕博家园] 085600 260分求调剂 +3 天空还下雨么 2026-03-13 5/250 2026-03-13 18:46 by 天空还下雨么
[考研] 314求调剂 +7 无懈可击的巨人 2026-03-12 7/350 2026-03-13 15:40 by JourneyLucky
[考研] 285求调剂 +4 ytter 2026-03-12 4/200 2026-03-13 14:48 by jxchenghu
[考研] 081200-11408-276学硕求调剂 +3 崔wj 2026-03-12 4/200 2026-03-12 19:33 by 求调剂zz
[考博] 26申博求助 +3 跳跃饼干 2026-03-10 4/200 2026-03-10 21:15 by Tntcnn
[考研] 求调剂材料专硕293 +6 段_(:з」∠)_ 2026-03-10 6/300 2026-03-10 18:22 by ms629
[考研] 数二英二309分请求调剂 +3 dtdxzxx 2026-03-09 4/200 2026-03-09 19:56 by yuningshan
信息提示
关闭
请填处理意见
关闭
