关于逆流换热边界条件的设置
|

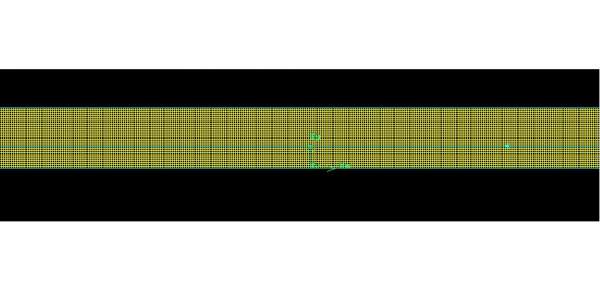

现在我想模拟一个逆流换热的过程，一侧走液态钠，一侧走高温蒸汽，钠侧的入口压力为0.3MPa，基本可以认为是不可压缩流体，我采用的是速度入口，出口采用的是压力出口；蒸汽侧压力较高，为13.3MPa（入口压力），沿程阻力损失较小，大概在0.3MPa，这个是否应该算是可压缩流体还是不可压缩流体啊，我用的质量入口和速度出口。我采用的是二维轴对称模型，各位能帮我看看为什么我模拟出来的和实际的差别较大啊，我算出来的钠侧出口温度为720K（实际在736K左右），蒸汽侧出口温度为755K（实际为753K），主要是壁面上的热流密度分布跟实际差别比较大（实际最大热流密度处只有140KW/m2,这里算出来的最大处有400KW/m2)，所以想请教一下，我设置有什么问题，多谢各位同学帮助了，急求。 过热器网格图.JPG |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : superheater.msh
- 附件 2 : superheater5.cas
2013-08-03 16:00:36, 29.65 M
2013-08-03 16:06:11, 16.66 M
