[求助] 同样是建模，为什么这两种画法结果不太一样？

用的都是CYL4命令，

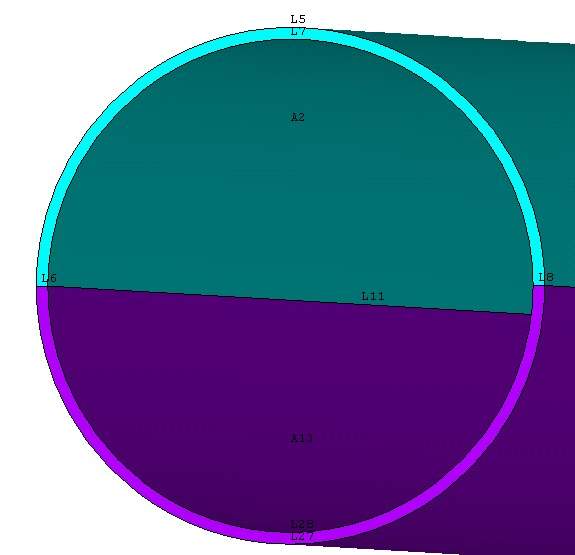

上面那个图我是
CYL4,0,0,ri,0,ro,180,l
vsymm,y,all

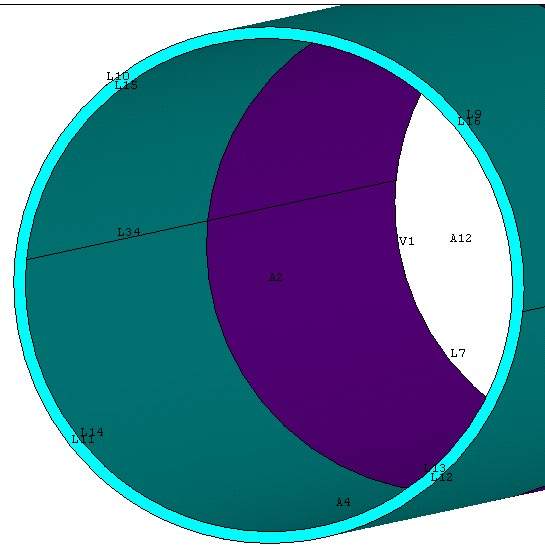

下面那个图是
CYL4,0,0,ri,0,ro,360,l
为什么线的标号就多了？这是什么原因？如果我就用”CYL4,0,0,ri,0,ro,360,l“，需要做什么修改将显得标号和上面的图一样少呢
同样是建模，为什么这两种画法结果不太一样？


同样是建模，为什么这两种画法结果不太一样？-1
回复此楼

» 猜你喜欢
1楼 2013-07-30 20:31:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭由又

金虫 (小有名气)
补充一句，我说的线的标号是指圆环上的线的标号，请大神门自动忽略非圆环上线的标号
赞一下 回复此楼
2楼2013-07-30 20:33:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-01 23:38:26
这是因为你所建的，一个是半圆柱，一个是整圆柱。ANSYS 默认，对于整圆柱，其两个端面的圆周线由 4 条圆弧组成 (即每 90° 一段，你的图中也反映了这一点)；依此计算，180 °的半圆柱，其端面的半圆周线会被分为 2 条 90° 的圆弧，所以和 360° 的情况就不一样了。
    注意：只是两端的圆周线被分为几条，圆柱体还是一个体。
赞一下 回复此楼
3楼2013-07-31 07:58:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭由又

金虫 (小有名气)
引用回帖:
3楼: Originally posted by htbbzzg at 2013-07-31 07:58:53
这是因为你所建的，一个是半圆柱，一个是整圆柱。ANSYS 默认，对于整圆柱，其两个端面的圆周线由 4 条圆弧组成 (即每 90° 一段，你的图中也反映了这一点)；依此计算，180 °的半圆柱，其端面的半圆周线会被分为 2  ...

我就不明白建个整圆柱干嘛有四条圆弧，如果周向划分是不是要拾取这4段圆弧，比如lesize
赞一下 回复此楼
4楼2013-07-31 12:05:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
谭由又: 金币+5, ★★★很有帮助, 呵呵，我秀逗了，谢谢你 2013-08-01 10:03:09
xiegangmai: 金币+1, 谢谢参与！ 2013-08-01 23:38:33
我也不明白，只能去问 ANSYS 公司了。
划分网格时，你想要对哪些实体划分网格，就要选择那些实体。
赞一下 回复此楼
5楼2013-07-31 16:53:20
