求助各位大哥，看看我的程序为什么得不到正确的感应电压呢？
|
|

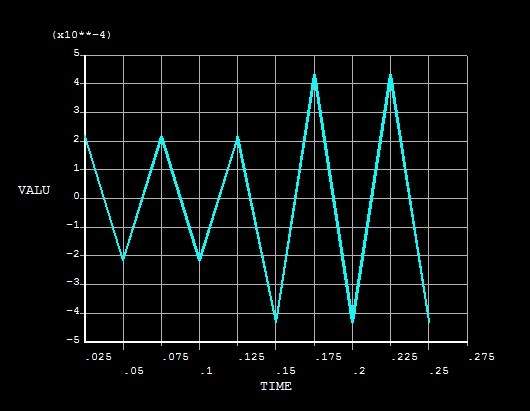

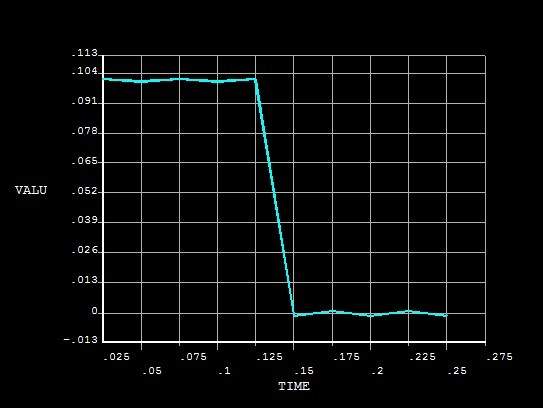

做了一个检测铝管的仿真，通过外加电路的方法产生方波激励。 但是在检测线圈中获得的电压确实错误的，求指导。 部分命令流如下： ET,4,124,0 ET,5,124,4,2 ET,6,124,5 ET,7,124,5 ET,8,124,0 ASEL,S,AREA,,2 ESLA,S NSLE,S *GET,N_P,NODE,,NUM,MIN !获得激励线圈上的最小节点号 ASEL,S,AREA,,3 ESLA,S NSLE,S *GET,N_S,NODE,,NUM,MIN ！获得检测线圈上的最小节点号 TYPE,5 R,5,0,COIL_VOLT,1E-6,1E-6,1E-6,0.125 ！方波激励 RMORE,1/COIL_fre REAL,5 E,2,1,4 TYPE,4 R,4,20 REAL,4 E,3,2 TYPE,6 R,6,1 REAL,6 E,3,1,N_P ！以上是激励线圈的外电路 TYPE,7 R,7,1 REAL,7 E,5,6,N_S TYPE,8 R,8,1000 REAL,8 E,5,6 ！以上是检测线圈的电路 ！以上的1~6 号节点，在创建模型前已经定义过了，坐标都在原点处 之后都耦合了 每个线圈的CURR和EMF自由度 ，并且把1号及6号节点都接地了 在post26处理器中， 我是通过 NSOL获得3号节点及5号节点的电势，如图 3号节点处的，，（激励线圈电压） 5号节点处的，，（感应线圈） 为什么感应线圈处的电压是这样的啊， 求指导  激励（3号节点）.jpg  感应（5号节点）.jpg |
