[求助] icem划分的有限元可以用ansys求解分析吗

如题，但是用icem划分的有限元并未进行单元类型以及材料参数的设定，这个实在导入ansys后再设定吗？之后可以用ansys求解分析吗？
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-28 18:12:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神一样的少年

金虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-25 00:23:41
当然是可以的，现在Icem被Ansys收购了，Ansys14.0以后的版本安装就直接带有Icem和Fluent，在划分完网格之后，可以导出不同求解器的网格，比如Ansys，Abaqus，Fluent等等，导入后可以再设置单元类型和材料参数，Ansys没试过，但是Fluent肯定可以，现在Icem被Ansys收购，直接导入应该是没有问题的
赞一下 回复此楼
既然选择了远方，就注定会风雨兼程！
2楼2013-08-19 09:51:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dragonship

铁杆木虫 (正式写手)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-08-25 00:23:47
可以，你可以看看流沙大哥的博文。http://blog.sina.com.cn/s/blog_7d9beb040101cere.html
赞一下 回复此楼
3楼2013-08-19 11:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

谭由又

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 神一样的少年 at 2013-08-19 09:51:14
当然是可以的，现在Icem被Ansys收购了，Ansys14.0以后的版本安装就直接带有Icem和Fluent，在划分完网格之后，可以导出不同求解器的网格，比如Ansys，Abaqus，Fluent等等，导入后可以再设置单元类型和材料参数，Ansy ...

那早期的ansys版本呢？12.1？
赞一下 回复此楼
4楼2013-08-21 22:07:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)
引用回帖:
2楼: Originally posted by 神一样的少年 at 2013-08-19 09:51:14
当然是可以的，现在Icem被Ansys收购了，Ansys14.0以后的版本安装就直接带有Icem和Fluent，在划分完网格之后，可以导出不同求解器的网格，比如Ansys，Abaqus，Fluent等等，导入后可以再设置单元类型和材料参数，Ansy ...

你好，请问在使用ICEM划分block时如何沿斜直线进行划分，因为平时练习时的例子都是沿水平或竖直方向的直线进行划分的，本人是新手，多谢了！
赞一下 回复此楼
5楼2013-09-13 16:47:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神一样的少年

金虫 (小有名气)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~ 2013-09-14 08:51:02
引用回帖:
5楼: Originally posted by YSHCUMT at 2013-09-13 16:47:12
你好，请问在使用ICEM划分block时如何沿斜直线进行划分，因为平时练习时的例子都是沿水平或竖直方向的直线进行划分的，本人是新手，多谢了！...

划分的的时候都是按直线划分的
想要让它变成斜线的方式是在映射里面实现的，把vertex映射到point的时候，vertex会移动到point上，通过两个点就可以确定一条线，然后直线就变成斜的了
赞一下 回复此楼
既然选择了远方，就注定会风雨兼程！
6楼2013-09-14 08:43:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)
引用回帖:
6楼: Originally posted by 神一样的少年 at 2013-09-14 08:43:28
划分的的时候都是按直线划分的
想要让它变成斜线的方式是在映射里面实现的，把vertex映射到point的时候，vertex会移动到point上，通过两个点就可以确定一条线，然后直线就变成斜的了...

谢了，这个问题昨天已经解决了。现在又出现了新的问题，我在pre-mesh前一步操作，也就是定义Edge节点参数的时候，我没有勾选TO ALL parallel Edges这一项，可每次操作完成后，系统还是把平行的Edge全部设置成了一样的节点参数。请问这怎么解决。
赞一下 回复此楼
7楼2013-09-14 09:34:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

神一样的少年

金虫 (小有名气)
引用回帖:
7楼: Originally posted by YSHCUMT at 2013-09-14 09:34:28
谢了，这个问题昨天已经解决了。现在又出现了新的问题，我在pre-mesh前一步操作，也就是定义Edge节点参数的时候，我没有勾选TO ALL parallel Edges这一项，可每次操作完成后，系统还是把平行的Edge全部设置成了一样 ...

你在使用block划分结构网格化网格的时候，安网格是四边形或者是六面体网格，网格是一层一层生成的，所以在对应边上的结点数量是一样的
选择copy to all parallel edges的区别在于节点生成方法，比如你有第一层网格和之后生成网格比例的时候只有你选择的边才发生变化，其他的都是均匀分布的
赞一下 回复此楼
既然选择了远方，就注定会风雨兼程！
8楼2013-09-14 10:33:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

YSHCUMT

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 神一样的少年 at 2013-09-14 10:33:41
你在使用block划分结构网格化网格的时候，安网格是四边形或者是六面体网格，网格是一层一层生成的，所以在对应边上的结点数量是一样的
选择copy to all parallel edges的区别在于节点生成方法，比如你有第一层网格 ...

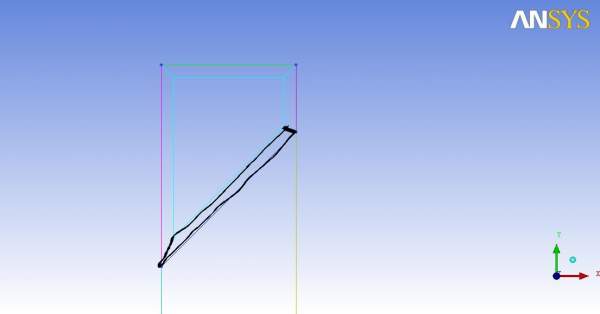

我划分block之后的图形如图所示，想将黑色圈起来的梯形部分进行网格加密，请问该如何操作？
icem划分的有限元可以用ansys求解分析吗
赞一下 回复此楼
9楼2013-09-15 09:11:57
