[求助] 可压缩气体充气过程

可压缩气体的充气过程，进口用恒定的压力，那么在一定时间后整个计算域的压力都等于进口压力吗？
并且整个计算域的速度都等于0吗？
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-27 09:53:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
柠檬静: 金币+5, ★★★很有帮助 2013-07-28 10:36:25
xiegangmai: 金币+1, 谢谢参与！ 2013-08-01 23:30:22
理论上讲充气完成后应该是这样的

[ 发自小木虫客户端 ]
赞一下(1人) 回复此楼
格物致知专做科研
2楼2013-07-28 03:50:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬静

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by 格物要致知 at 2013-07-28 03:50:11
理论上讲充气完成后应该是这样的

用fluent可以仿真出来吗？

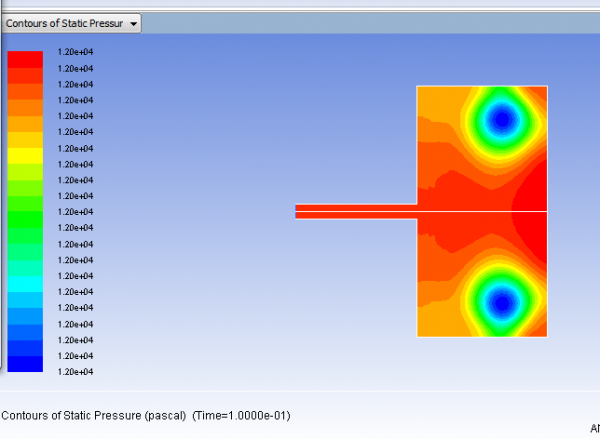

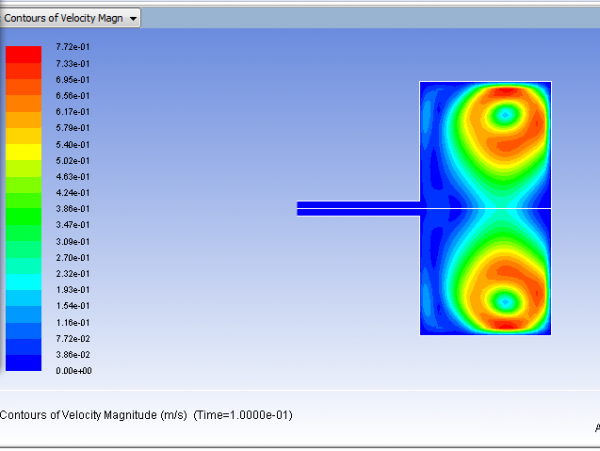

我计算了一下（见附件） 进口是12kp，尺寸是1.4mm，计算0.1s后
你看是否合理？
可压缩气体充气过程


可压缩气体充气过程-1
赞一下 回复此楼
3楼2013-07-28 10:34:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-08-01 23:30:28
从压力的数值看，基本正确，但是还存在两个涡形成的低压区，需要提高精度，再计算

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
4楼2013-07-29 08:31:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬静

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by youy624 at 2013-07-29 08:31:09
从压力的数值看，基本正确，但是还存在两个涡形成的低压区，需要提高精度，再计算

您是指最终两个低压区会消失？ 但是其实压力梯度已经很小了（附件）

我的速度场合理吗，速度场始终在变化
可压缩气体充气过程-2
赞一下 回复此楼
5楼2013-07-29 14:39:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youy624

金虫 (小有名气)
压力数值上挺好，你看看速度矢量图。

[ 发自手机版 http://muchong.com/3g ]
赞一下(1人) 回复此楼
身邪不怕影子正，上梁何惧下梁歪。
6楼2013-07-29 20:12:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

柠檬静

新虫 (初入文坛)
引用回帖:
6楼: Originally posted by youy624 at 2013-07-29 20:12:13
压力数值上挺好，你看看速度矢量图。

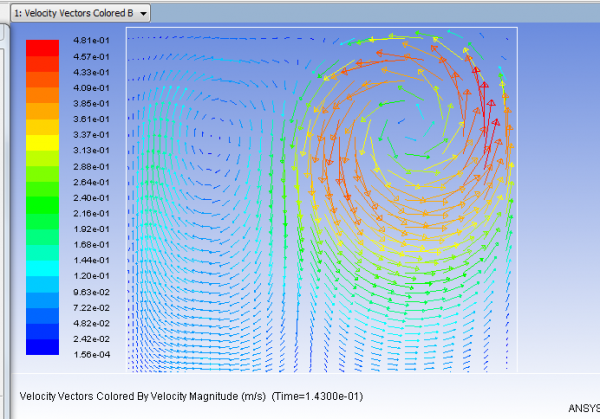

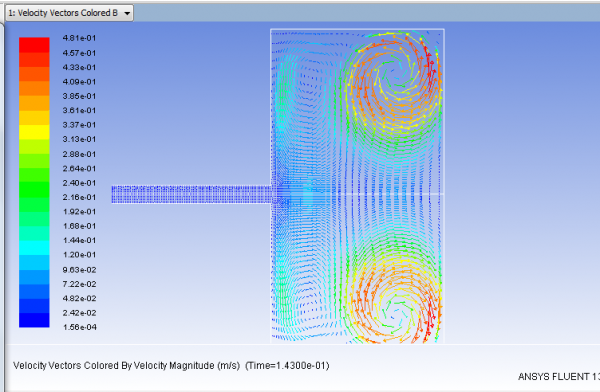

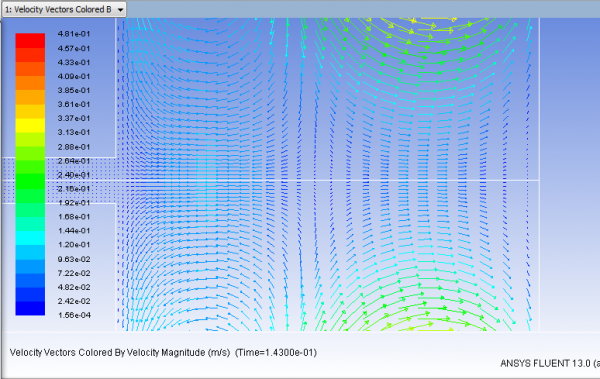

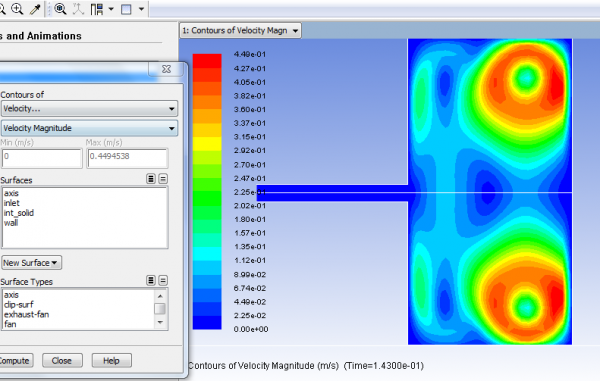

在三楼贴出的速度云图时计算0.1s后的，这里贴出计算0.143s的云图和矢量图，
感觉压力图随着时间流逝没什么变化，但是速度profile却是会变化，这样的模拟符合真实物理过程吗？
可压缩气体充气过程-3


可压缩气体充气过程-4


可压缩气体充气过程-5


可压缩气体充气过程-6


可压缩气体充气过程-7
赞一下 回复此楼
7楼2013-07-30 10:14:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

safinze

铁杆木虫 (小有名气)
你好，我也在做充气的问题，不知道你的边界条件、模型都是怎么选的啊？能分享一下吗？
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

brucexmc
8楼2013-12-25 10:47:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

brucexmc

新虫 (正式写手)
送红花一朵
引用回帖:
8楼: Originally posted by safinze at 2013-12-25 10:47:41
你好，我也在做充气的问题，不知道你的边界条件、模型都是怎么选的啊？能分享一下吗？

你好，请问你的问题解决了吗？我也遇到了相同的问题，能否赐教？
赞一下 回复此楼
9楼2018-12-12 20:20:36
