[求助] 请教如何使用Multiwfn画ESP图

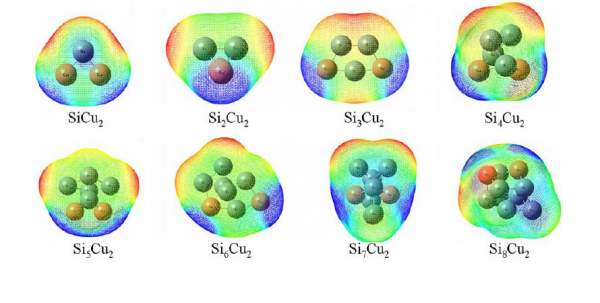

小弟刚接触Multiwfn，对里面的很多功能都不熟悉。现在写文章，需要用到Multiwfn画ESP图（不用Gview画），哪位大侠能帮忙介绍一下步骤吗？我画不出如下图所示的ESP图（这个图示用Gview画的），我想用Multiwfn画出和它一样的效果。请教如何使用Multiwfn画ESP图
回复此楼

» 收录本帖的淘帖专辑推荐

气态分子化学动力学

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-26 10:36:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cug_zhang

金虫 (正式写手)
前面少说了一点，就是构型已经用Gaussian优化好，并生成了.fch文件。我想问的是将fch文件导入Multiwfn之后的详细步骤。谢谢！
赞一下 回复此楼
2楼2013-07-26 10:41:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cug_zhang

金虫 (正式写手)

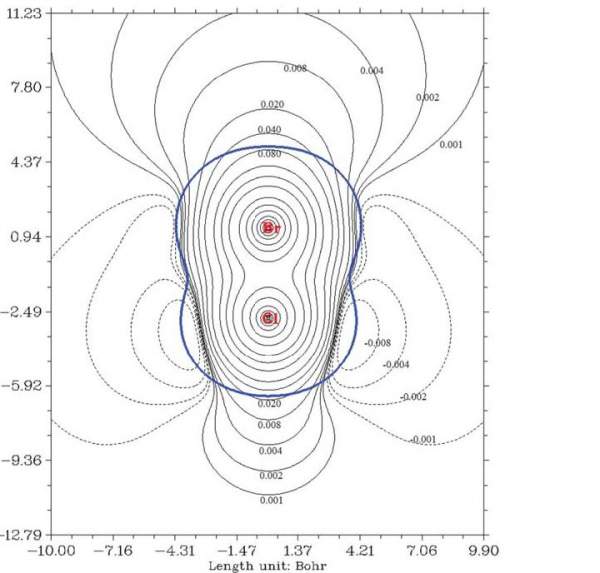

如果做成如下图所示，那坐标该如何设置呀？请教如何使用Multiwfn画ESP图-1
赞一下 回复此楼
3楼2013-07-26 11:08:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sobereva

至尊木虫 (著名写手)

本人已永久离开小木虫
★ ★ ★
gmy1990: 金币+3 2013-07-26 19:35:11
作成平面图的话需要自行设定作图平面，有很多设定方式，比如XY,YZ,XZ平面，或者自行输入三个原子定义作图平面，或者自定义平面向量等等，怎么设取决于实际情况。
Multiwfn无法直接作出填色等值面图，需要令其定量分子表面分析功能结合VMD来实现。稍后我会专门写个帖子。
赞一下(2人) 回复此楼

» 本帖已获得的红花（最新10朵）

cug_zhang
4楼2013-07-26 18:19:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cug_zhang

金虫 (正式写手)
送红花一朵
引用回帖:
4楼: Originally posted by sobereva at 2013-07-26 18:19:19
作成平面图的话需要自行设定作图平面，有很多设定方式，比如XY,YZ,XZ平面，或者自行输入三个原子定义作图平面，或者自定义平面向量等等，怎么设取决于实际情况。
Multiwfn无法直接作出填色等值面图，需要令其定量分 ...

谢谢指点！
回复此楼
5楼2013-07-27 00:01:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

klaus1987

铜虫 (小有名气)

【答案】应助回帖

★ ★
gkf高: 金币+2 2013-09-06 20:28:55
做平面的等值面图的话，读入fch文件后选择功能4，在选择功能12，然后就是设定平面、精确度了。
做立体的就选5，12
赞一下 回复此楼
6楼2013-09-06 09:48:10
