| 查看: 1961 | 回复: 1 | ||
openlab木虫 (小有名气)
|
[求助]
请问这个是淬火裂纹吗？ 已有1人参与
|
|

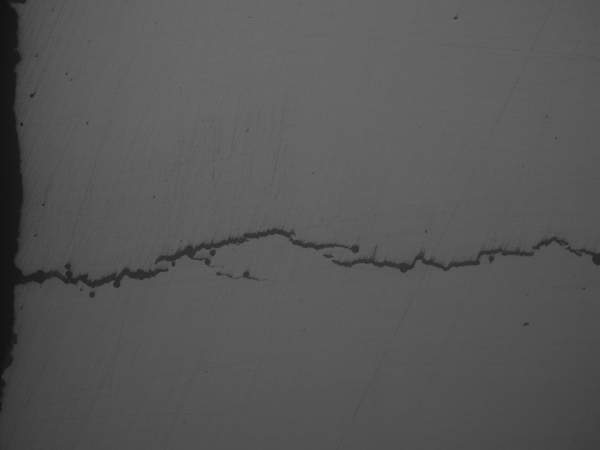

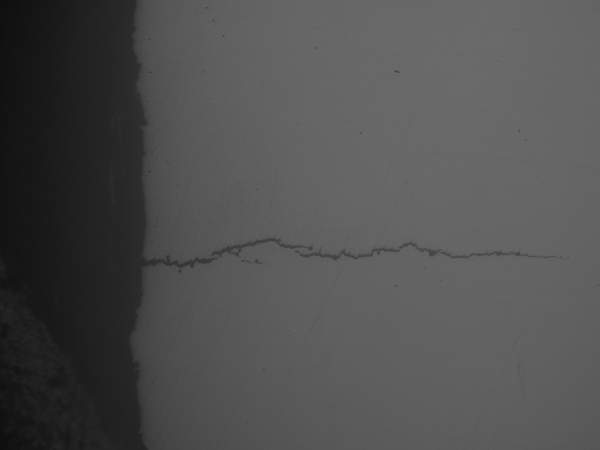

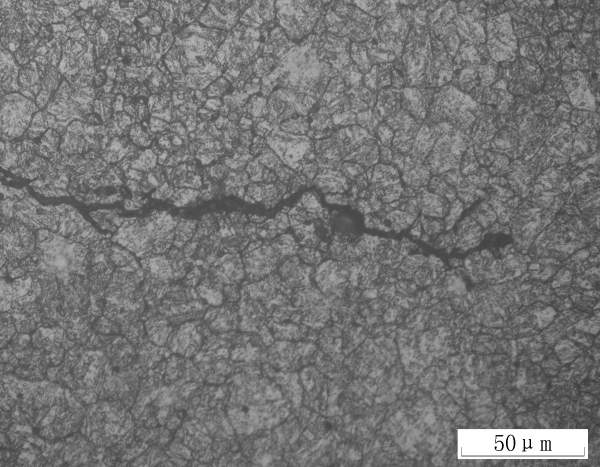

金属材料，现在在淬火裂纹和应力腐蚀开裂裂纹之间不好判断。 资料上介绍说：“显微镜下观察到的淬火裂纹，可能是沿晶开裂，也可能是穿晶开裂；有的呈放射状，也有的呈单独线条状或呈网状。如果在马氏体转变区的冷却过快而引起的淬火裂纹，往往是穿晶分布，而且裂纹较直，周围没有分枝的小裂纹。而如果因为淬火加热温度过高而引起的淬火裂纹，都是沿晶分布，裂纹尾端尖细，并且组织晶粒都比较粗大。” 由下图可见裂纹在金属内部的扩展方式主要为沿晶界扩展。裂纹在扩展过程中，出现新的分枝，新的分枝也是沿晶界扩展。但是组织晶粒都比较细小，未出现过热的迹象。这些好像不符合淬火裂纹的特征。但是要判定为应力腐蚀开裂，条件还是有些勉强。 请大家给判断一下，淬火裂纹有这种形貌特征吗？  全貌  局部放大  沿晶扩展 |
回复此楼» 猜你喜欢
参与限项
已经有3人回复
-
假如你的研究生提出不合理要求
已经有7人回复
-
实验室接单子
已经有4人回复
-
全日制（定向）博士
已经有4人回复
-
对氯苯硼酸纯化
已经有3人回复
-
求助:我三月中下旬出站，青基依托单位怎么办？
已经有12人回复
-
不自信的我
已经有12人回复
-
所感
已经有4人回复
-
要不要辞职读博？
已经有7人回复
-
北核录用
已经有3人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 关于热处理工艺制定
已经有6人回复
- 请问大家一下，为什么细化晶粒即能提高金属的强度又能提高它的塑韧性呢
已经有13人回复
- 这是什么裂纹裂纹
已经有10人回复
- 淬火和回火之间的时间间隔
已经有15人回复
- 【求助】淬火后的出水温度
已经有8人回复
liuxianliang
铜虫 (小有名气)
- 应助: 0 (幼儿园)
- 金币: 307.3
- 散金: 44
- 红花: 3
- 帖子: 159
- 在线: 37.6小时
- 虫号: 1847305
- 注册: 2012-06-04
- 性别: GG
- 专业: 金属材料的微观结构
2楼2014-11-16 07:45:55
