[求助] 菜鸟求助：O-Block生成为什么是歪的？如何设定

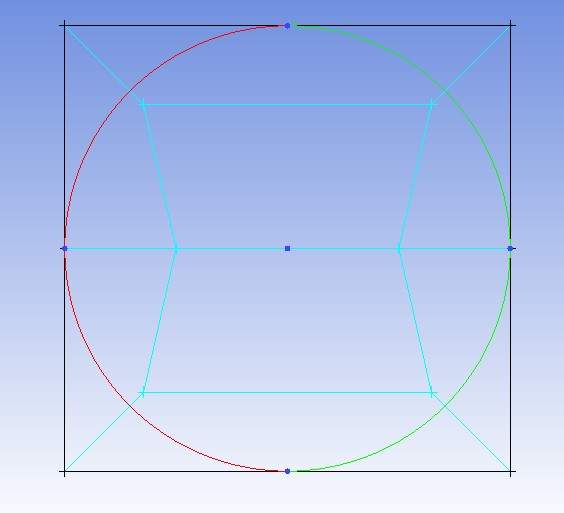

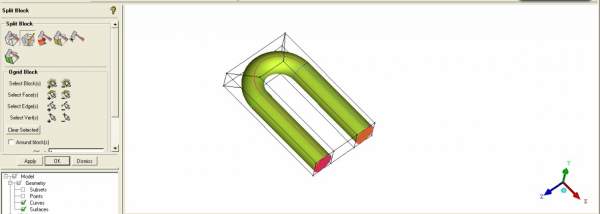

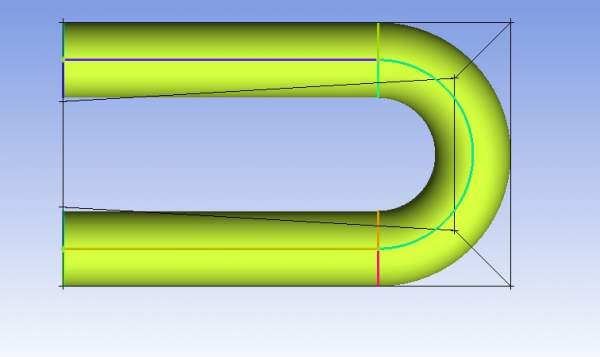

做了两个例子，一个2维的一个3维的，具体问题如图，和书上设定一样，但是为什么我的block是歪的，那个U型管的貌似生成的位置也不一样？我尝试调整了一下offset那里，但是还是歪的，而且书上的offset值就是1，求高手指点，谢谢……
菜鸟求助：O-Block生成为什么是歪的？如何设定


菜鸟求助：O-Block生成为什么是歪的？如何设定-1


菜鸟求助：O-Block生成为什么是歪的？如何设定-2


菜鸟求助：O-Block生成为什么是歪的？如何设定-3
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-07-25 22:55:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

safinze

铁杆木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
amberpei2010: 金币+13, ★★★★★最佳答案, 已经弄好了，谢谢咯 2013-07-26 13:00:23
臭水沟: 金币+2, 谢谢交流~ 2013-07-28 12:46:50
倾斜的交点可以自己调整。先关联好直段的线，然后是U型部分，利用blocking-move vertices-align vertices命令，指定好对齐方向、移动平面和坐标点就可以了。可以参考孙纪宁那本书，新浪共享上就有。
赞一下(1人) 回复此楼
6楼2013-07-26 07:00:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
臭水沟: 金币+1, 谢谢交流~ 2013-07-28 12:46:30
你把外面那个四边形拖到园上

[ 发自小木虫客户端 ]
赞一下 回复此楼
格物致知专做科研
2楼2013-07-26 00:13:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

【答案】应助回帖

★ ★
amberpei2010: 金币+2, ★有帮助, 谢谢。 2013-07-26 13:00:54
引用回帖:
2楼: Originally posted by 格物要致知 at 2013-07-26 00:13:36
你把外面那个四边形拖到园上

并且要关键到最外面的圆

[ 发自小木虫客户端 ]
赞一下 回复此楼
格物致知专做科研
3楼2013-07-26 00:14:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 格物要致知 at 2013-07-26 00:14:02
并且要关键到最外面的圆
...

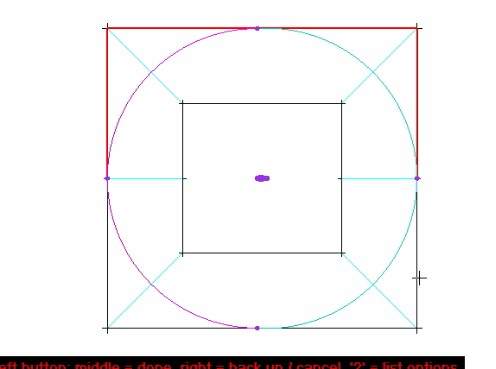

是指把edge和curve关联起来么？图4是书的教学视频，那个里面直接出来的就是方形的，我的中间凹进去了，不知道是怎么回事。最外面那个不是整体block么？怎么拖到圆那里？谢谢啦
赞一下 回复此楼
4楼2013-07-26 00:58:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amberpei2010

银虫 (小有名气)
引用回帖:
3楼: Originally posted by 格物要致知 at 2013-07-26 00:14:02
并且要关键到最外面的圆
...

我刚试了一下，先把整体block和圆关联的话，再切分左边的edge，生成o-block也还是凹进去……
赞一下 回复此楼
5楼2013-07-26 01:01:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阳光0120

铜虫 (小有名气)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-08-01 23:34:18
生成o-block凹进去是因为你没有选择U型管的俩个面 就进行o型刨分了 应该
赞一下 回复此楼
7楼2013-08-01 11:06:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

danzhilan

新虫 (初入文坛)
楼主  我画u形管o-block也遇到你的问题  请问你怎么解决的呀
赞一下 回复此楼
8楼2014-06-24 16:26:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lzz2a

银虫 (小有名气)
楼主，此问题解决了吗？新手，同问
赞一下 回复此楼
9楼2014-08-13 11:08:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

童小凯

新虫 (初入文坛)
我遇到这个问题了，请问怎么解决了？
赞一下 回复此楼
10楼2015-04-05 12:04:37
