[求助] ansys求助

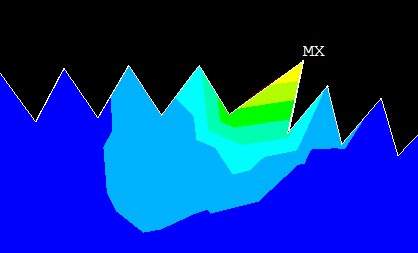

在对金属锯片锯齿进行静力学分析时，对锯齿齿尖加载了一个不大的力，锯齿发生了较大的形变，但是理论上来说不应该有显示的这么大程度的变形的
ansys求助
不知道是什么原因
回复此楼

» 猜你喜欢
1楼 2013-07-25 15:02:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

youyouxiong

新虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-07-25 21:58:55
88139190: 金币+2 2013-07-26 07:50:55
两个情况，一是给的材料强度不够，再就有可能是显示的问题，楼主看一下显示界面的尺寸是多少，ansys会自动把比例扩大的
赞一下 回复此楼
2楼2013-07-25 15:33:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

88139190

金虫 (小有名气)
引用回帖:
2楼: Originally posted by youyouxiong at 2013-07-25 15:33:47
两个情况，一是给的材料强度不够，再就有可能是显示的问题，楼主看一下显示界面的尺寸是多少，ansys会自动把比例扩大的

请问，显示界面的尺寸在什么地方看？怎么调整？
赞一下(1人) 回复此楼
3楼2013-07-25 16:48:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
88139190: 金币+2, ★有帮助 2013-07-26 07:50:49
臭水沟: 金币+2, 谢谢交流~ 2013-07-28 12:47:12
在云图显示，选择显示项的对话框中，靠下面，有一个可选的内容，点击它右边的小箭头，提供了几个选项：Automatic Calcul、True Scale 和 User Specified 等 (不太准确)。你可以选择 True Scale，即按照真实比例显示变形。
赞一下 回复此楼
4楼2013-07-26 07:04:58
