小木虫论坛-学术科研互动平台 » 专业学科区 » 机械 » 机械设计 » catia求助
111/2返回列表12下一页
查看: 1441  |  回复: 10
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

静听水声

木虫 (正式写手)

[求助] catia求助

catia中如何实现作动筒的伸缩动态仿真？哪位大侠指点下。。。谢谢了
回复此楼

» 猜你喜欢
忙里偷闲，偷着乐！
1楼 2013-07-24 13:03:09
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

silence_xq

木虫 (小有名气)

【答案】应助回帖

★
静听水声(茉莉新西兰代发): 金币+1 2013-07-27 21:35:51
引用回帖:
8楼: Originally posted by 静听水声 at 2013-07-25 12:36:24
红色支架是驱动，它带动黑色转轴旋转，从而带动摇臂，拉伸作动筒。作动筒是一个零件，必须要把活塞杆和筒壁分开设计为装配图，然后再用移动副吗？求指导，多谢多谢多谢


...

分开装配吧，以前试过一次直接以部件在装配体中加约束，没做成功。直接在最终的装配体中分开装配活塞杆和套筒 就可以了
赞一下(1人) 回复此楼
9楼2013-07-25 14:45:33
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

静听水声

木虫 (正式写手)
怎么没人回应啊？

[ 发自小木虫客户端 ]
回复此楼
忙里偷闲，偷着乐！
2楼2013-07-24 15:30:11
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
静听水声(茉莉新西兰代发): 金币+1 2013-07-27 21:36:04

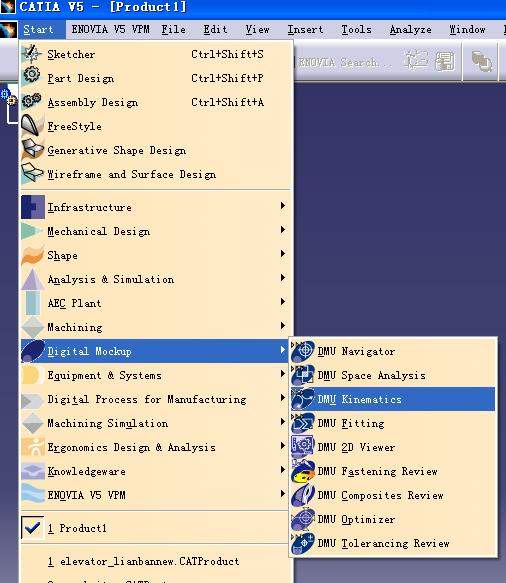

catia 里面做运动学仿真的话进入 DMU kinematics   添加运动副 相关参数就可以 你的运动仿真很简单
catia求助
赞一下 回复此楼
3楼2013-07-24 17:36:38
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

静听水声

木虫 (正式写手)
引用回帖:
3楼: Originally posted by silence_xq at 2013-07-24 17:36:38
catia 里面做运动学仿真的话进入 DMU kinematics   添加运动副 相关参数就可以 你的运动仿真很简单

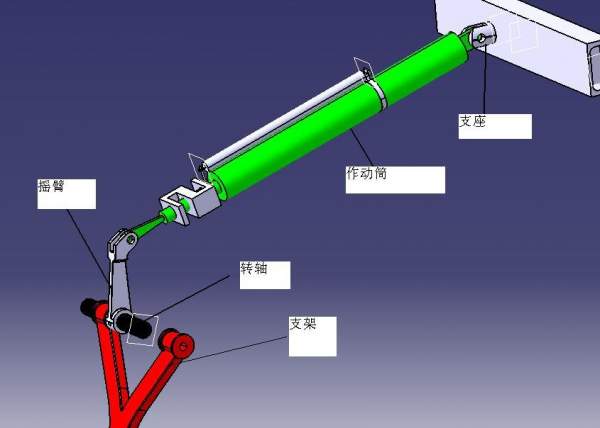

你好，我要实现的动态仿真是这样的：红色的支架绕着黑色的转轴转动120度，摇臂和转轴是刚性接合，带动摇臂转动，摇臂带动作动筒绕着支座转动而且拉伸。我试着做了一点，但是老是提示我缺少命令。不知道该怎么解决了，你能指点一下吗？谢谢你了。
catia求助-1
赞一下 回复此楼
忙里偷闲，偷着乐！
4楼2013-07-25 09:34:45
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

272430993

铜虫 (小有名气)
★ ★ ★
静听水声(茉莉新西兰代发): 金币+3 2013-07-27 21:36:11
引用回帖:
4楼: Originally posted by 静听水声 at 2013-07-25 09:34:45
你好，我要实现的动态仿真是这样的：红色的支架绕着黑色的转轴转动120度，摇臂和转轴是刚性接合，带动摇臂转动，摇臂带动作动筒绕着支座转动而且拉伸。我试着做了一点，但是老是提示我缺少命令。不知道该怎么解决了 ...

你看你在装配的时候有没有没有装配好的  检测下约束   看看  还有就是运动仿真时有没有添加固定件
赞一下 回复此楼
3.14
5楼2013-07-25 09:48:26
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

silence_xq

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by 静听水声 at 2013-07-25 09:34:45
你好，我要实现的动态仿真是这样的：红色的支架绕着黑色的转轴转动120度，摇臂和转轴是刚性接合，带动摇臂转动，摇臂带动作动筒绕着支座转动而且拉伸。我试着做了一点，但是老是提示我缺少命令。不知道该怎么解决了 ...

"红色的支架绕着黑色的转轴转动120度，摇臂和转轴是刚性接合，带动摇臂转动"，你这句话是这个意思吗“支架固定，转轴转动带动摇臂”，如果是这个意思 你应该支架固定，在转轴与支架间加旋转副，采用角度驱动，可以加速度函数，摇臂与动作筒支架加旋转不加驱动，作动筒里面加一个移动副，作动筒与支座之间旋转，最后支座你要加约束，规定他的运动，可能你让支座自由了才出现的问题，
赞一下 回复此楼
6楼2013-07-25 10:04:00
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

静听水声

木虫 (正式写手)
引用回帖:
5楼: Originally posted by 272430993 at 2013-07-25 09:48:26
你看你在装配的时候有没有没有装配好的  检测下约束   看看  还有就是运动仿真时有没有添加固定件...

一个仿真里面只能添加一个固定件吗？我这显示的自由度是0
赞一下 回复此楼
忙里偷闲，偷着乐！
7楼2013-07-25 10:27:58
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

静听水声

木虫 (正式写手)
引用回帖:
6楼: Originally posted by silence_xq at 2013-07-25 10:04:00
"红色的支架绕着黑色的转轴转动120度，摇臂和转轴是刚性接合，带动摇臂转动"，你这句话是这个意思吗“支架固定，转轴转动带动摇臂”，如果是这个意思 你应该支架固定，在转轴与支架间加旋转副，采用角度 ...

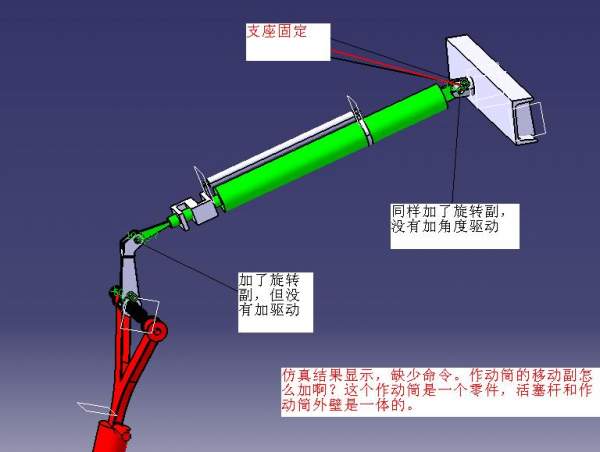

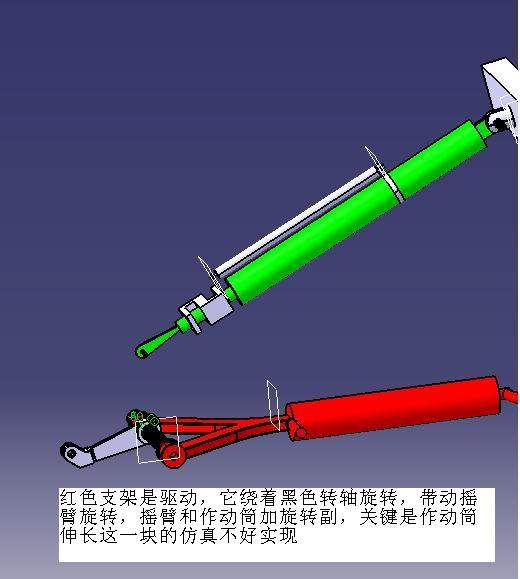

红色支架是驱动，它带动黑色转轴旋转，从而带动摇臂，拉伸作动筒。作动筒是一个零件，必须要把活塞杆和筒壁分开设计为装配图，然后再用移动副吗？求指导，多谢多谢多谢
catia求助-2


catia求助-3
赞一下 回复此楼
忙里偷闲，偷着乐！
8楼2013-07-25 12:36:24
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

赵朝东

木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
活塞和动作筒是一体的肯定不能伸缩了，再者说红色的零件有一自由度，如果把红色零件和动作筒后边的板固定在一起就能实现了！你可以试试
赞一下 回复此楼
10楼2013-07-25 20:58:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
