应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 复合材料 » 测试表征 » 关于DMA
北京石油化工学院2026年研究生招生接收调剂公告
91/1返回列表
查看: 2144  |  回复: 8
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

金浩

金虫 (小有名气)

[求助] 关于DMA

最近小论文给了个大修，其中一条是解释为什么我做的石墨稀/环氧纳米复合材料的DMA中储能模量比纯树脂小，但是做的力学测试是石墨烯/环氧高。还有就是在tand图中，1590度出现了一下肩膀，让解释下，求大神指导，金币不够往上加，无上限！
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
加油搞科研！加油找姑娘！
1楼 2013-07-22 15:11:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金浩

金虫 (小有名气)
纠正一下，是在150度左右多了个肩膀！
赞一下 回复此楼
加油搞科研！加油找姑娘！
2楼2013-07-22 15:12:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hello513

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 金浩 at 2013-07-22 15:12:46
纠正一下，是在150度左右多了个肩膀！

你的DMA测试是什么条件？ 静态测试又是什么条件？ 你这样说的太简单 实在是不好判断
赞一下 回复此楼
3楼2013-07-22 20:21:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

金浩

金虫 (小有名气)
引用回帖:
3楼: Originally posted by hello513 at 2013-07-22 20:21:03
你的DMA测试是什么条件？ 静态测试又是什么条件？ 你这样说的太简单 实在是不好判断...

三点弯曲模式，1HZ，

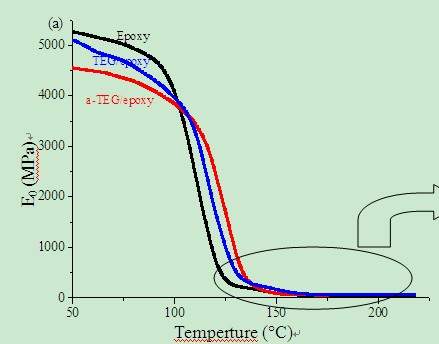

关于DMA

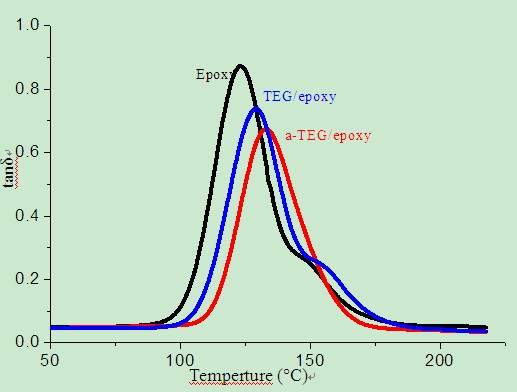

关于DMA-1
赞一下 回复此楼
加油搞科研！加油找姑娘！
4楼2013-07-23 08:46:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我？我！

至尊木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
金浩: 金币+10, ★★★很有帮助, 多谢！看来只能重做啦！ 2013-07-23 10:52:57
模量问题很可能是因为试样的尺寸差距导致的，有可能测量或者其他导致了你测试DMA中输入的尺寸比实际的尺寸偏大就导致模量偏小，可以再确认下……另外的肩峰是由于你的试样里边有其他组分？或者存在固化不充分不均匀等问题吧？
赞一下 回复此楼
激情创造梦想，奋斗成就辉煌！
5楼2013-07-23 10:32:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

我？我！

至尊木虫 (正式写手)
对啊，建议储能模量曲线纵坐标取对数坐标
赞一下 回复此楼
激情创造梦想，奋斗成就辉煌！
6楼2013-07-23 11:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

qsywp

专家顾问 (著名写手)
认同5楼观点！
肩膀是固化问题！
赞一下 回复此楼
7楼2013-07-24 08:17:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

casyyc

木虫 (正式写手)
"DMA中储能模量比纯树脂小，但是做的力学测试是石墨烯/环氧高";请问力学测试中得到的哪项数值比DMA高？
赞一下 回复此楼
8楼2013-08-10 20:48:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

dafei1234567

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
金浩: 金币+10, ★★★很有帮助 2013-08-15 20:37:10
石墨烯的加入，对环氧树脂之间的交联有空间位阻作用，降低环氧树脂的交联密度，石墨烯是非常柔软的片层石墨i结构对模量贡献小于交联密度对模量的贡献，所以储能模量低一些，交联密度越大模量越高，而石墨烯的耐热极好，提高了复合材料的Tg,而石墨烯是可以提高材料的拉伸等力学性能的
仅代表个人观点，参考
赞一下 回复此楼
只要路是对的，就不怕路远
9楼2013-08-11 20:37:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 金浩 的主题更新
91/1返回列表
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 305求调剂 +7 RuiFairyrui 2026-03-28 7/350 2026-03-29 00:40 by 544594351
[考研] 070300化学354求调剂 +3 101次希望 2026-03-28 3/150 2026-03-29 00:28 by 544594351
[考研] 315求调剂 +4 akie... 2026-03-28 5/250 2026-03-28 21:05 by zhq0425
[考研] 320分，材料与化工专业，求调剂 +9 一定上岸aaa 2026-03-27 13/650 2026-03-28 15:00 by 神马都不懂
[考研] 299求调剂 +7 嗯嗯嗯嗯2 2026-03-27 7/350 2026-03-28 13:09 by 唐沐儿
[考研] 085405 考的11408求各位老师带走 +3 Qiu学ing 2026-03-28 3/150 2026-03-28 09:19 by 乐呵呵的追梦人
[考研] 考研调剂 +4 Sanmu-124 2026-03-26 4/200 2026-03-27 17:49 by kiokin
[考研] 085600，材料与化工321分调剂 +4 大馋小子 2026-03-27 6/300 2026-03-27 14:11 by 松花缸1201
[考研] 315调剂 +4 0860求调剂 2026-03-26 5/250 2026-03-27 11:23 by wangjy2002
[考研] 324求调剂 +8 hanamiko 2026-03-26 10/500 2026-03-27 08:06 by hypershenger
[考研] 081200-11408-276学硕求调剂 +4 崔wj 2026-03-26 4/200 2026-03-27 08:04 by chemisry
[考研] 材料与化工304求B区调剂 +3 邱gl 2026-03-26 6/300 2026-03-26 18:03 by 邱gl
[考研] 263求调剂 +6 yqdszhdap－ 2026-03-22 10/500 2026-03-26 13:11 by 公瑾逍遥
[考研] 26考研-291分-厦门大学（085601）-柔性电子学院材料工程专业求调剂 +3 min3 2026-03-24 4/200 2026-03-25 18:22 by xcjcqu
[考研] 282求调剂 +3 wcq131415 2026-03-24 3/150 2026-03-25 12:16 by userper
[考研] 293求调剂 +7 加一一九 2026-03-24 7/350 2026-03-25 12:02 by userper
[考研] 0854电子信息求调剂 324 +4 Promise-jyl 2026-03-23 4/200 2026-03-25 11:36 by Sugarlight
[考研] 调剂 +4 13853210211 2026-03-24 4/200 2026-03-24 19:44 by ms629
[考研] 一志愿北化315 求调剂 +3 akrrain 2026-03-24 3/150 2026-03-24 19:35 by 了了了了。。
[考研] 341求调剂(一志愿湖南大学070300) +5 番茄头--- 2026-03-22 6/300 2026-03-23 23:45 by Txy@872106
信息提示
关闭
请填处理意见
关闭
