[求助] 阻抗求分析

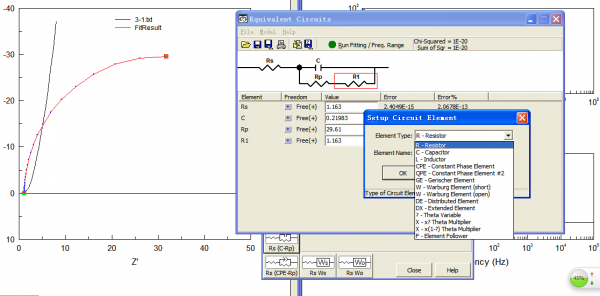

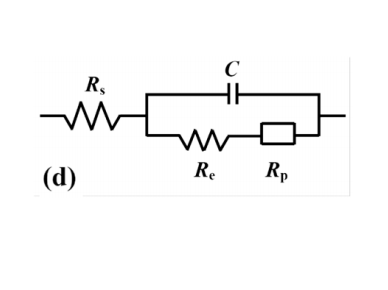

图1 文献中解释Rs Re Rp 都是电阻 为什么表示符号不一样啊 Rp是方框 而Rs Re是折线表示啊  Rp是Element Type 里哪一种呢
阻抗求分析


阻抗求分析-1
回复此楼

» 猜你喜欢
sincere;honest;frank;genuine；extraordinary
1楼 2013-07-17 21:06:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
2111101186: 金币+2 2013-07-17 21:41:33
Rs  溶液物理阻抗
Re 电子阻抗
Rp 和界面阻抗/和C对应
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
2楼2013-07-17 21:22:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2111101186

金虫 (小有名气)

Master Ren
引用回帖:
2楼: Originally posted by langzhizhou at 2013-07-17 21:22:44
Rs  溶液物理阻抗
Re 电子阻抗
Rp 和界面阻抗/和C对应

请问少侠 他用长方形表示的Rp表示电阻是勾选的Element Type 里哪一种器件，是一个Resistor吗
赞一下 回复此楼
sincere;honest;frank;genuine；extraordinary
3楼2013-07-17 21:39:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

langzhizhou

版主 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
2111101186: 金币+8, ★有帮助 2013-07-19 08:47:08
是表示一个阻抗，Rp的意义是和Rs有区别
赞一下 回复此楼
何处高楼无可醉，谁家红袖不相怜！
4楼2013-07-19 00:22:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

2111101186

金虫 (小有名气)

Master Ren
引用回帖:
4楼: Originally posted by langzhizhou at 2013-07-19 00:22:39
是表示一个阻抗，Rp的意义是和Rs有区别

为什么Rp是方形的
赞一下 回复此楼
sincere;honest;frank;genuine；extraordinary
5楼2013-07-19 08:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

drtangle

铜虫 (小有名气)

【答案】应助回帖

阻抗包括法拉第阻抗和非法拉第阻抗，法拉第阻抗（Zf）=极化电阻（Rp）+扩散电阻（Zw）,极化电阻（Rp）=电子传递电阻（Rct）+电极表面电阻(Rx),至于图的形状完全不用考虑啊，就是那样画就行了，但是我们平时用的那个不是Re,而是Zw,其他的都跟你的一样了
赞一下 回复此楼
6楼2013-07-23 09:43:21
