[求助]
Nyquist图
|
|

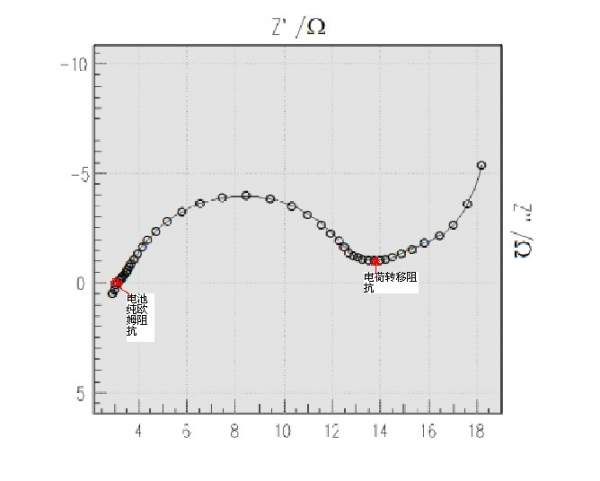

各位好，向大家请教一个问题，我想直接从Nyquist图中直接读取：1）电池的纯欧姆阻抗；2）电池钝化膜阻抗；3）电荷转移阻抗；三个特征值。图中标红的点为我读的特征值，电荷转移阻抗我读取的是低频区圆弧的最低点，是否正确呢？ 谢谢各位啦~~~ |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : Nyquistt图.bmp
2013-07-16 09:49:57, 1.76 M
» 猜你喜欢
求调剂一志愿海大，0703化学学硕304分，有大创项目，四级已过
已经有10人回复
-
070300 求调剂
已经有1人回复
-
物理化学论文润色/翻译怎么收费?
已经有205人回复
-
深圳大学高等研究院赵伟课题组招收化学调剂生
已经有3人回复
-
青岛大学固态电池研究团队招收材料、化学、物理等方向博士研究生
已经有32人回复
-
化学工程085602 305分求调剂
已经有17人回复
-
龋病与牙周病的表述
已经有1人回复
-
070300化学求调剂
已经有12人回复
-
武汉纺织大学全国重点实验室杨应奎教授团队拟招17-19位硕博生！
已经有0人回复
-
材料与化工专硕接受跨专业调剂（重庆市属高校）
已经有0人回复
-
武汉纺织大学全国重点实验室杨应奎教授团队拟招17-19位硕博生！
已经有0人回复
zxhappy
至尊木虫 (职业作家)
- 应助: 103 (高中生)
- 贵宾: 0.408
- 金币: 11913.5
- 散金: 4522
- 红花: 131
- 沙发: 3
- 帖子: 4540
- 在线: 867小时
- 虫号: 1438741
- 注册: 2011-10-12
- 性别: GG
- 专业: 质谱分析
2楼2013-07-16 11:14:44
|
嘿嘿，拟合是要更准确一些，可是我不是很清楚拟合的等效电路图中的具体元件代表什么，还有我用的是Zsimpwin 软件去拟合的等效电路图，可是出现两种情况，一种是图形拟合的非常好，但是误差大； index fixed symbol start end % error ------- ------ --------- -------- ------- ----------- 1 0 R 0.2196 0.2196 5.281 2 0 C 2.601 2.6 10.87 3 0 R 4.758 4.761 31.99 4 0 Q 0.01398 0.01394 56.72 5 0 n 0.5571 0.5573 9.69 6 0 R 0.01736 1.737 9.712 7 0 C 0.0003958 0.0003961 17.15 8 0 R 1.107 1.107 17.23 还有一种就是图形拟合的不好，但是数据很好，误差都小于10%。 index fixed symbol start end % error ------- ------ --------- -------- ------- ----------- 1 0 R 0.3698 0.3698 2.913 2 0 C 0.0003823 0.0003823 4.648 3 0 R 1.251 1.251 2.584 4 0 W 0.0131 1.309 8.258 不知道该如何确定。 还有各个拟合模型中各元器件代表的含义。 谢谢~~~ |
3楼2013-07-16 11:32:41
