[交流] 荧光3D扫描可以得到哪些信息 已有4人参与

如题
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
如果你的物质能发出荧光,可以得到其荧光峰,并且荧光峰具有特异性,一般Ex为350~440nm,Em为430~510nm为Class Ⅰ区,为类HA荧光区;Ex为310~360nm,Em为370~450nm为Class Ⅱ区,为类FA荧光区;Ex为260~290nm,Em为300~350nm为Class Ⅲ区,亦为类蛋白荧光区;Ex为240~270nm,Em为370~440nm为Class Ⅳ区,为类FA荧光区。
2楼2013-07-12 12:03:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
12楼: Originally posted by Nanophoto at 2013-07-17 12:08:52
谢谢 那怎样确定确定未知样品的最大激发/发射波长?...

就是从三维荧光来看啊,三维荧光如果 有峰,峰对应的激发波长和发射波长就是最大激发/发射波长
13楼2013-07-17 13:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
3楼: Originally posted by Nanophoto at 2013-07-12 19:19:13
我测的是固体样品的3D,Ex在350有个峰,Em在450左右有个峰,是否说明样品最大激发波长在350nm最大发射波长为450nm?...

如果可以的话,把图传上来,我帮你看看
4楼2013-07-12 20:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

keanvi

木虫 (著名写手)


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
5楼: Originally posted by Nanophoto at 2013-07-14 11:14:25
这是我的图,您给分析一下

...

最大激发波长,最大发射波长的确定好像不需要三维荧光啊,或者你把这图的数据画等高线图,这样很明显在哪个位置,不过怎么感觉两个信号带分别是一阶瑞利散射和二阶瑞利散射的额。

[ Last edited by keanvi on 2013-7-14 at 20:36 ]
6楼2013-07-14 20:35:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
5楼: Originally posted by Nanophoto at 2013-07-14 11:14:25
这是我的图,您给分析一下

...

你这张图里面只看到了瑞丽散射,建议你把等高线图传上来
7楼2013-07-15 09:30:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
8楼: Originally posted by Nanophoto at 2013-07-16 10:10:52
你看一下这个图

...

从你这张图中,除了散射峰,没看到别的,原因可能有三个:1.你的样品峰不在你扫描的Ex,Em范围内 2.样品峰的强度太低,你需要改变相关参数,让样品峰显示出来3.你的样品里,本来就没有荧光峰。
9楼2013-07-16 10:24:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

听不到

铁杆木虫 (著名写手)

JUMP


小木虫: 金币+0.5, 给个红包,谢谢回帖
引用回帖:
10楼: Originally posted by Nanophoto at 2013-07-16 10:42:06
是不是狭缝宽度越大 峰强越小...

反了,狭缝调大些,峰会变大,所以现在的情况,你可以调大狭缝,或者调大光电倍增管电压。噪声小,分辨率好的时候,优先调大电压;如果不行再调大狭缝。电压不要太大,不能超过限值,具体是多少,得看你自己的仪器上的参数。
11楼2013-07-16 11:18:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Nanophoto

铜虫 (正式写手)

引用回帖:
2楼: Originally posted by 听不到 at 2013-07-12 12:03:45
如果你的物质能发出荧光,可以得到其荧光峰,并且荧光峰具有特异性,一般Ex为350~440nm,Em为430~510nm为Class Ⅰ区,为类HA荧光区;Ex为310~360nm,Em为370~450nm为Class Ⅱ区,为类FA荧光区;Ex为260~290nm,Em为 ...

我测的是固体样品的3D,Ex在350有个峰,Em在450左右有个峰,是否说明样品最大激发波长在350nm最大发射波长为450nm?
3楼2013-07-12 19:19:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nanophoto

铜虫 (正式写手)

引用回帖:
4楼: Originally posted by 听不到 at 2013-07-12 20:53:17
如果可以的话,把图传上来,我帮你看看...

这是我的图,您给分析一下
荧光3D扫描可以得到哪些信息

5楼2013-07-14 11:14:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nanophoto

铜虫 (正式写手)

引用回帖:
7楼: Originally posted by 听不到 at 2013-07-15 09:30:39
你这张图里面只看到了瑞丽散射,建议你把等高线图传上来...

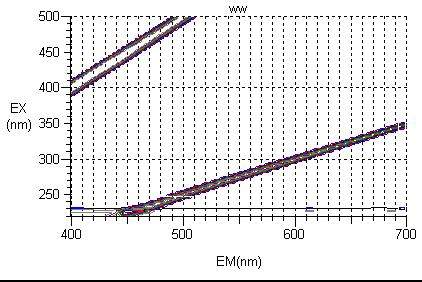

你看一下这个图
荧光3D扫描可以得到哪些信息-1

8楼2013-07-16 10:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Nanophoto

铜虫 (正式写手)

引用回帖:
9楼: Originally posted by 听不到 at 2013-07-16 10:24:07
从你这张图中,除了散射峰,没看到别的,原因可能有三个:1.你的样品峰不在你扫描的Ex,Em范围内 2.样品峰的强度太低,你需要改变相关参数,让样品峰显示出来3.你的样品里,本来就没有荧光峰。...

是不是狭缝宽度越大 峰强越小
10楼2013-07-16 10:42:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
