[求助] ANSYS 怎么计算加热功率

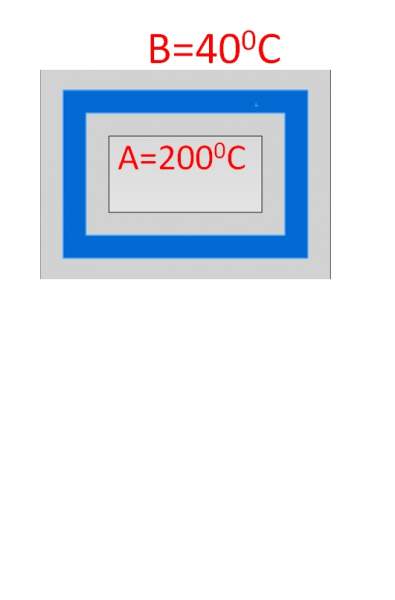

请问各位ansys怎么分析加热功率。条件如图所示,中间为加热层,最外面为保温层。要保证内壁面为200摄氏度,保温层外面为4摄氏度。求中间加热层的功率。
这三个部件的接触怎么处理。中间加热层怎么处理是设为内部热源吗?
请大侠指教  谢谢先
ANSYS 怎么计算加热功率
回复此楼
好的计划 久的坚持
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhaosongqing

银虫 (初入文坛)

★
xiegangmai: 金币+1, 谢谢参与! 2013-07-10 23:00:00
热功率以热生成率形式加载,热生成率为功率除以体积。
2楼2013-07-10 21:10:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uu8990

铜虫 (小有名气)

引用回帖:
2楼: Originally posted by zhaosongqing at 2013-07-10 21:10:53
热功率以热生成率形式加载,热生成率为功率除以体积。

十分感谢先  那这么说求功率就是求热生成率吗?那这个热生成率用ansys怎么求啊?再次感谢你的回答
好的计划 久的坚持
3楼2013-07-11 08:50:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★
感谢参与,应助指数 +1
uu8990: 金币+2, ★★★很有帮助, 十分感谢 2013-07-13 14:47:54
xiegangmai: 金币+2, 鼓励讨论交流! 2013-07-14 22:27:46
试试看:
    自己先随意设置中间层的热生成率,再根据计算结果调整该热生成率值,直到内外层温度基本满足要求。
    一个问题是:由于你要求同时控制内、外层的温度,因此只考虑一个热生成率是不够的,可能需要把中间层划分为两层,分别设置不同的热生成率。
4楼2013-07-13 06:58:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1234opl

新虫 (小有名气)

你的问问题解决了吗?可以分享如何解决的吗
5楼2013-07-14 13:57:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

uu8990

铜虫 (小有名气)

引用回帖:
5楼: Originally posted by 1234opl at 2013-07-14 13:57:35
你的问问题解决了吗?可以分享如何解决的吗

还没呢  着急中
好的计划 久的坚持
6楼2013-07-16 12:01:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秦时明月2012

银虫 (小有名气)

引用回帖:
6楼: Originally posted by uu8990 at 2013-07-16 12:01:35
还没呢  着急中...

我也遇到这个问题,你有解决的方法吗?
7楼2014-03-16 16:21:53
