[求助] 质谱上面如何连接测温线（Hiden Analytical）

各位大神们：
       实验室有台质谱，是hiden Analytical ，想在它上面连接一条测温线，另一端连着热电偶，不知道该怎么连接，也不知道用什么样的线进行连接，在线坐等大神回复。。。TXS。。
回复此楼

» 猜你喜欢
1楼 2013-07-10 17:04:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luke_zhao

铜虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
非文王木木: 金币+1, 感谢交流··· 2013-07-10 18:59:29
质谱不可以直接连着热电偶，需要将热电偶产生的毫伏电压转换成0-10V的电压，然后接到质谱上。可以通过宇电的AI518MX3或者从Hiden够买PIU这个模块。你问一下Hiden的工程师。

具体的连接参考附件。
赞一下 回复此楼

» 本帖附件资源列表

  • 欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
    本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com
  • 附件 1 : AuxInput.docx
    • 2013-07-10 17:17:42, 173.18 K
Nothing in the world can take the place of the perseverance.
2楼2013-07-10 17:17:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

646468128

铁杆木虫 (著名写手)

探路者......

【答案】应助回帖

★
感谢参与，应助指数 +1
非文王木木: 金币+1, 感谢分享，欢迎常来··· 2013-07-10 18:59:02
好像得编个小程序，把化学吸附仪的温度同步过来，以前我们实验室的仪器是Hiden-质谱和麦克的化学吸附仪连接的。当时是海德的工程师弄的，好像用专门的数据线相连，在编个程序，就可以了。你可以咨询一下海德的工程师。
赞一下 回复此楼
Measure,whatismeasurable,andmakemeasurablethatwhichisnot.
3楼2013-07-10 18:53:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安silence

铁虫 (初入文坛)
引用回帖:
3楼: Originally posted by 646468128 at 2013-07-10 18:53:43
好像得编个小程序，把化学吸附仪的温度同步过来，以前我们实验室的仪器是Hiden-质谱和麦克的化学吸附仪连接的。当时是海德的工程师弄的，好像用专门的数据线相连，在编个程序，就可以了。你可以咨询一下海德的工程师 ...

我实验室质谱仪是没有跟吸附仪器连接的，只是把产物接进质谱里面。
赞一下 回复此楼
4楼2013-07-10 19:34:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

安silence

铁虫 (初入文坛)
引用回帖:
2楼: Originally posted by luke_zhao at 2013-07-10 17:17:50
质谱不可以直接连着热电偶，需要将热电偶产生的毫伏电压转换成0-10V的电压，然后接到质谱上。可以通过宇电的AI518MX3或者从Hiden够买PIU这个模块。你问一下Hiden的工程师。

具体的连接参考附件。

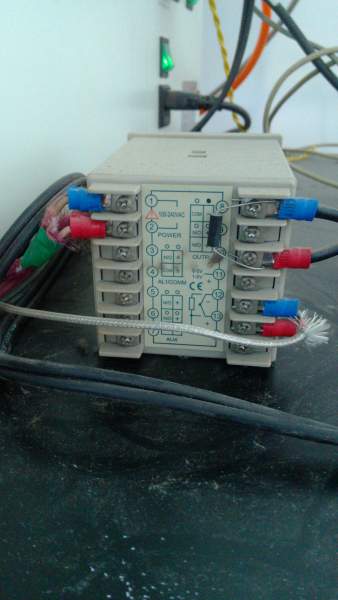

你好，谢谢你的回答，还有个问题想要咨询一下，就是我质谱上面连的25针的并口头这根线的另一端是15针的，但是我要是连接在你说的那个温度模块上面，应该是两根线，而不是这个针。我们有个实验室有连接，我把他们的连接图片给你发一下，但是他们不知道怎么连接的了。
质谱上面如何连接测温线（Hiden Analytical）
赞一下 回复此楼
5楼2013-07-10 19:42:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

luke_zhao

铜虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
安silence: 金币+5, ★★★★★最佳答案, 灰常感谢，大致已经了解了。。谢谢！！！ 2013-07-10 20:31:06
引用回帖:
5楼: Originally posted by 安silence at 2013-07-10 19:42:15
你好，谢谢你的回答，还有个问题想要咨询一下，就是我质谱上面连的25针的并口头这根线的另一端是15针的，但是我要是连接在你说的那个温度模块上面，应该是两根线，而不是这个针。我们有个实验室有连接，我把他们的 ...

ok，我见过类似的。这个模块后面右上角这两个，篮的和红的之间应该是一个500欧姆的电阻，这个模块输出的是4-20mA的电流，经过这个500欧姆的电阻就变成了2-10V的电压，可以输入进质谱了。

你可以用一根网线，到电子城买个25针的并口头，网线里面有8根细线，选择其中的任意两根焊接在Pin3和Pin16上面；然后这端的接在这个模块上面。
赞一下 回复此楼
Nothing in the world can take the place of the perseverance.
6楼2013-07-10 19:51:44
