对于切分管道的体1划分网格出现的问题
|
|

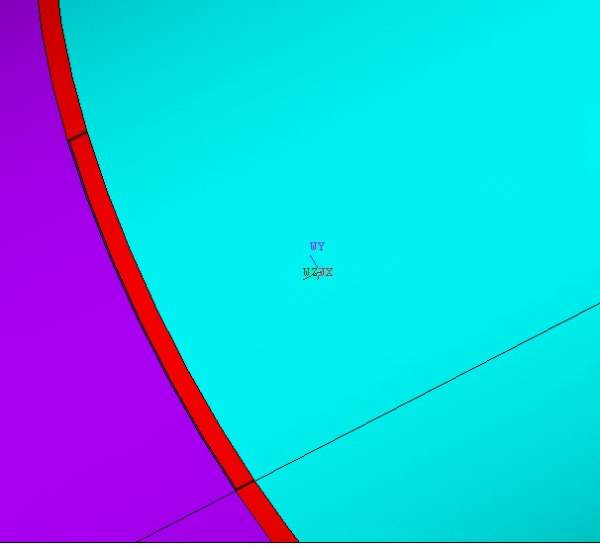

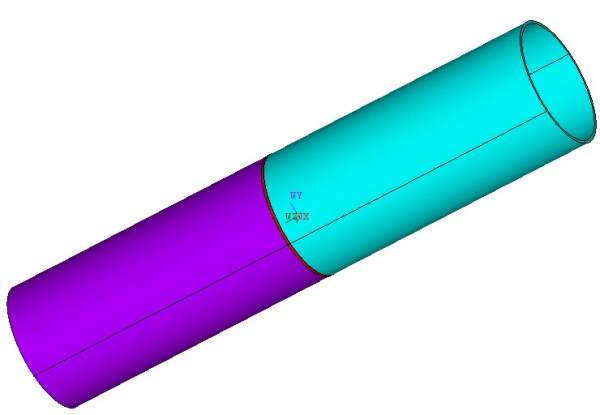

我先画出一根完整的管道，然后在之前选定的位置画了一个缺口，为了划分比较理想的网格，我进行了切分，将一个体分成了3个体。我是想先将第一个体（绿色部分）做网格划分，可是出现了问题，命令流如下： csys,1 lsel,s,loc,x,ri !周向划分 lsel,a,loc,x,ro lsel,u,loc,y,0 lsel,u,loc,y,360 lsel,r,loc,z,0 lesize,all,,letheta,, csys,0 !径向划分 lsel,s,loc,x,ri,ro lsel,u,loc,x,ri lsel,u,loc,x,ro lsel,r,loc,z,0 lesize,all,,,nr, type,1 amesh,1 csys,1 lsel,s,length,,l1！l1是体1的轴长 lesize,all,le,,, type,2 vsweep,1,1,16 结果出现的问题是源面和目标面不对，无法用vsweep 我专门用asel,s,area,,21 /PNUM,area,1 找过面1就是我amesh的面，面16是体1中对应的面，所以我就不知道该怎么改了。请懂得同学老师给我看看，教教我，谢谢  )7PX{ZZVS$BADMZZ964_R@R.jpg  @(BDM}FVDZF}_VCZ_)8JE2N.jpg |
