[求助] 在机械图纸中出现在粗糙度Rmax8,这个表示什么意思了？

在机械图纸中出现在粗糙度Rmax8,这个表示什么意思了？相当于Ra多少、？在什么标准里可以查到。求高人指点，万分感谢。
回复此楼

» 猜你喜欢
我是一只很饿的小小虫，来到小木虫团队，结合大家的力量来把肚子填饱
1楼 2013-07-09 22:47:53
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

chenshen1123

金虫 (小有名气)
★ ★
XMCLHX(茉莉新西兰代发): 金币+2 2013-07-16 11:21:45
老美的图纸
Rmax即为Ry,ISO 8503-4里面有

高峰最大 8
在机械图纸中出现在粗糙度Rmax8,这个表示什么意思了？
赞一下(1人) 回复此楼
2楼2013-07-10 07:59:08
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

Ares1889

木虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
XMCLHX(茉莉新西兰代发): 金币+2 2013-07-16 11:21:54

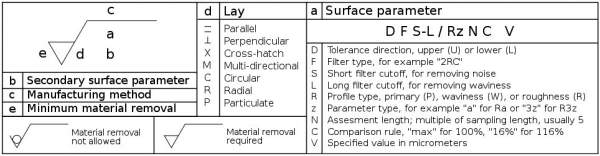

:;美国符号各个位置的意思；

具体含义参照 ISO1302 有示例
:;
在机械图纸中出现在粗糙度Rmax8,这个表示什么意思了？-1


在机械图纸中出现在粗糙度Rmax8,这个表示什么意思了？-2
赞一下 回复此楼
3楼2013-07-10 08:50:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

zhaoyehong12

新虫 (初入文坛)
★ ★ ★
茉莉新西兰: 金币+2, 欢迎新虫参与交流 2013-07-10 14:25:45
XMCLHX(茉莉新西兰代发): 金币+1 2013-07-16 11:22:01
就是粗糙度的最大允许值是8，注意与上限值的区别
赞一下 回复此楼
4楼2013-07-10 13:21:02
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

XMCLHX

金虫 (小有名气)
引用回帖:
3楼: Originally posted by Ares1889 at 2013-07-10 08:50:39
:;美国符号各个位置的意思；

具体含义参照 ISO1302 有示例
:;


...

谢谢
回复此楼
我是一只很饿的小小虫，来到小木虫团队，结合大家的力量来把肚子填饱
5楼2013-07-10 22:42:13
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

XMCLHX

金虫 (小有名气)
引用回帖:
2楼: Originally posted by chenshen1123 at 2013-07-10 07:59:08
老美的图纸
Rmax即为Ry,ISO 8503-4里面有

高峰最大 8


谢谢
回复此楼
我是一只很饿的小小虫，来到小木虫团队，结合大家的力量来把肚子填饱
6楼2013-07-10 22:42:30
