EIS高手看过来，这个谱图怎么解释？
|

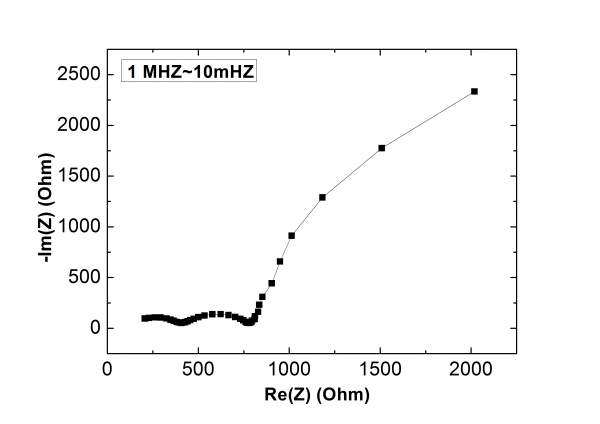

各位好，我这个是锂离子电池的一个谱图，我奇怪的是低频去不是常见的反应锂离子扩散的一条直线，而是大的半圆，这个怎么解释？我是菜鸟，请高手赐教，谢谢！ Graph5.jpg |
回复此楼» 猜你喜欢
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
求助《生物化学》第三版的章节习题和答案完整版
已经有0人回复
-
物理化学论文润色/翻译怎么收费?
已经有75人回复
-
石墨电极在化工浓水零排前端的角色：不是主战，但少它不行
已经有0人回复
-
【文献导读】Chem. Rev. 绿氢特刊：1美元/kg目标与SOEC等电解路线要点
已经有0人回复
-
析氧电位Tafel 斜率ECSA这三个看起来很专业的参数,可能一直在骗你
已经有1人回复
-
表征方法手记 02｜从三电极到工程：长跑数据、失效分析、外推的边界
已经有1人回复
-
从失效图谱到寿命预测：极板还能跑多久,能不能算出来
已经有0人回复
-
【文献导读】华南理工大学AFM：浸渍有效提升质子陶瓷燃料电池阴极的活性和稳定性
已经有0人回复
-
【东北林业大学】-化资学院-赵芸鹤课题组-招收申请考核制博士生1名（2027年入学）
已经有0人回复
Jackcd12
至尊木虫 (知名作家)
- ECEPI: 13
- 应助: 2150 (讲师)
- 金币: 13220.5
- 红花: 366
- 帖子: 7748
- 在线: 2176.8小时
- 虫号: 1865159
- 注册: 2012-06-20
- 性别: GG
- 专业: 电化学
2楼2013-07-09 20:17:37
langzhizhou
版主 (职业作家)
- ECEPI: 13
- 应助: 1072 (博后)
- 贵宾: 1.631
- 金币: 32060.2
- 散金: 6372
- 红花: 305
- 帖子: 3172
- 在线: 409.1小时
- 虫号: 507377
- 注册: 2008-02-19
- 性别: GG
- 专业: 电化学
- 管辖: 电化学
【答案】应助回帖
★ ★ ★
感谢参与，应助指数 +1
nana1205: 金币+3, ★有帮助, 这只是我其中一个图谱，我有几个平行数据，差别只是后面的大半圆，半圆的斜率越来越小代表什么呢？谢谢，还是没懂。 2013-07-10 23:00:27
感谢参与，应助指数 +1
nana1205: 金币+3, ★有帮助, 这只是我其中一个图谱，我有几个平行数据，差别只是后面的大半圆，半圆的斜率越来越小代表什么呢？谢谢，还是没懂。 2013-07-10 23:00:27
|
这个了两种情况：在于看你的低频的半圆弧的时间常数的大小；有没有ＢＯｄｅ图？贴上看看 或者你的测试范围是多少，低频到多少？ １. 楼上说的情况，最后的那个类似半圆的东西是个界面阻抗的一部分，其数值太大，所以挤占了扩散部分的空间，Nyquist图上就看不到你的斜线部分了； 2. 其实你的斜线已经出来了，只要你把最后的4-6个点删掉，就会发现它； 很明显，是不是，那删掉的代表什么呢，这是涉及到锂离子的脱嵌和消耗方面，通常不予考虑的，忽略即可 |
3楼2013-07-09 23:53:48
