求助
]
磁导率求助

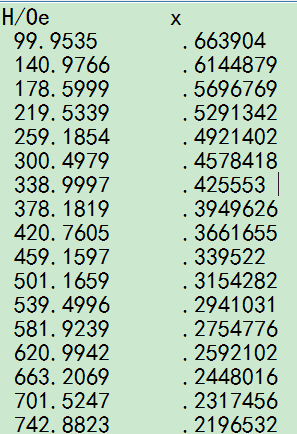

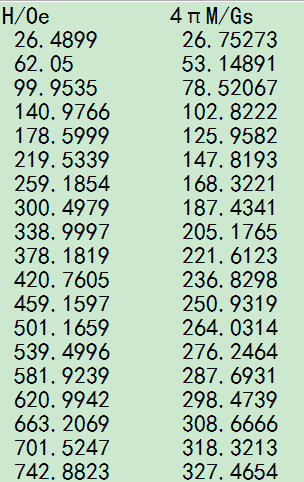

本人做了钢的磁导率测试,结果如下图,有人能帮我分析下吗?磁导率就是那个x+1吗?、这个值太小了吧??谢谢
回复此楼
» 猜你喜欢
售SCI一区文章,我:8.O.551.O.5.4,科目全,可伽急
已经有9人回复
售SCI一区T0P文章,我:8O.55.1.O.5.4,科目齐全,可+急
已经有8人回复
售SCI-T0P文章,我:8O.5.5.1.O.54,科目齐全,可+急
已经有9人回复
售SCI一区T0P文章,我:8.O55.1.O.54,科目全,可十急
已经有6人回复
售SCI一区T0P文章,我:8.O.55.1.O.5.4,科目全,可+急
已经有6人回复
售SCI一区文章,我:8.O.551.O.5.4,科目全,可伽急
已经有5人回复
售SCI一区T0P文章,我:8.O.55.1.O54,科目全,可伽急
已经有5人回复
售SCI一区T0P文章,我:8O.55.1.O.5.4,科目齐全,可+急
已经有5人回复
售SCI文章,我:8O.5.5.1O.54,科目全,可十急
已经有10人回复
27年药学 考博申请
已经有5人回复
1楼
2013-07-07 21:18:33
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
pippi6
铁杆木虫
(著名写手)
工程和科学数值计算咨询
应助: 413
(硕士)
贵宾: 0.002
金币: 7116.5
散金: 15
红花: 63
帖子: 1639
在线: 798.9小时
虫号: 2469437
注册: 2013-05-14
专业: 计算数学与科学工程计算
【答案】应助回帖
★ ★
感谢参与,应助指数 +1
华丽的飘过: 金币+2, 3q
2013-07-09 02:15:22
x=M/(H ρ) 是susceptibility (中文叫磁化率?)in CGS
赞
一下
回复此楼
2楼
2013-07-08 07:33:39
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
pippi6
铁杆木虫
(著名写手)
工程和科学数值计算咨询
应助: 413
(硕士)
贵宾: 0.002
金币: 7116.5
散金: 15
红花: 63
帖子: 1639
在线: 798.9小时
虫号: 2469437
注册: 2013-05-14
专业: 计算数学与科学工程计算
【答案】应助回帖
另外,如果你想和标准的 B-H curve 对比,最好把数据贴上来。你这是什么材料的(钢的牌号)?
赞
一下
回复此楼
3楼
2013-07-08 08:14:12
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
小白的乖彬
新虫
(小有名气)
应助: 0
(幼儿园)
金币: 56.6
散金: 15
帖子: 54
在线: 53.4小时
虫号: 1929833
注册: 2012-08-08
专业: 金属结构材料
引用回帖:
3楼
:
Originally posted by
pippi6
at 2013-07-08 08:14:12
另外,如果你想和标准的 B-H curve 对比,最好把数据贴上来。你这是什么材料的(钢的牌号)?
Z3CN20-09M,这个材料要求是奥氏体+15%-20%铁素体.。我的结果x是磁化率吗???怎么这么低,应该是铁磁性的啊。。我也不懂,求解答。
赞
一下
回复此楼
4楼
2013-07-08 09:17:13
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
pippi6
铁杆木虫
(著名写手)
工程和科学数值计算咨询
应助: 413
(硕士)
贵宾: 0.002
金币: 7116.5
散金: 15
红花: 63
帖子: 1639
在线: 798.9小时
虫号: 2469437
注册: 2013-05-14
专业: 计算数学与科学工程计算
【答案】应助回帖
引用回帖:
4楼
:
Originally posted by
小白的乖彬
at 2013-07-08 09:17:13
Z3CN20-09M,这个材料要求是奥氏体+15%-20%铁素体.。我的结果x是磁化率吗???怎么这么低,应该是铁磁性的啊。。我也不懂,求解答。...
低不低,要和标准的B-H曲线比较,你贴上数据就可以方便别人做比较啊。钢的密度大概是7000,和x相乘后相对导磁率 mur大约是 5000-1500, 不能算低吧?
赞
一下
回复此楼
5楼
2013-07-08 09:32:36
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
小白的乖彬
新虫
(小有名气)
应助: 0
(幼儿园)
金币: 56.6
散金: 15
帖子: 54
在线: 53.4小时
虫号: 1929833
注册: 2012-08-08
专业: 金属结构材料
引用回帖:
5楼
:
Originally posted by
pippi6
at 2013-07-08 09:32:36
低不低,要和标准的B-H曲线比较,你贴上数据就可以方便别人做比较啊。钢的密度大概是7000,和x相乘后相对导磁率 mur大约是 5000-1500, 不能算低吧?...
不知道还要乘上密度。 这样是不低了。但是我的x变化规律是呈整体下降的趋势,磁化率并没有铁磁体所谓的最高点,这是什么原因呢? 我看书上标准铁磁材料磁导率曲线是先升高后降低的? 谢谢。
赞
一下
回复此楼
6楼
2013-07-08 09:59:43
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
pippi6
铁杆木虫
(著名写手)
工程和科学数值计算咨询
应助: 413
(硕士)
贵宾: 0.002
金币: 7116.5
散金: 15
红花: 63
帖子: 1639
在线: 798.9小时
虫号: 2469437
注册: 2013-05-14
专业: 计算数学与科学工程计算
【答案】应助回帖
引用回帖:
6楼
:
Originally posted by
小白的乖彬
at 2013-07-08 09:59:43
不知道还要乘上密度。 这样是不低了。但是我的x变化规律是呈整体下降的趋势,磁化率并没有铁磁体所谓的最高点,这是什么原因呢? 我看书上标准铁磁材料磁导率曲线是先升高后降低的? 谢谢。...
磁导率先升高后降低?那里看到的?参考书帖上来看看。
赞
一下
回复此楼
7楼
2013-07-08 11:20:01
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
碧海蓝天2015
新虫
(初入文坛)
应助: 0
(幼儿园)
帖子: 5
在线: 3.5小时
虫号: 2133689
注册: 2012-11-18
专业: 金属功能材料
【答案】应助回帖

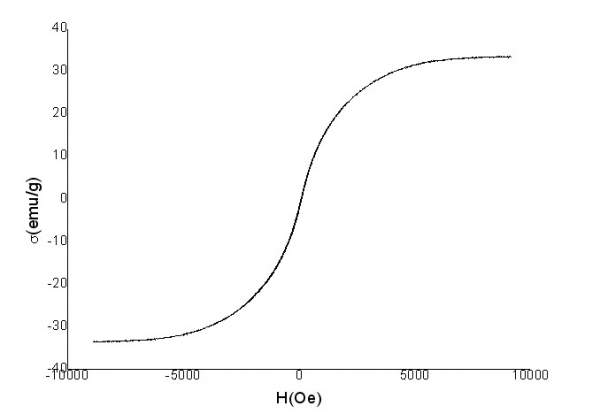

您好,我这条磁化曲线是VSM测得的,纵坐标为比磁化强度,横坐标为磁场强度,请问怎样根据此图得到磁导率曲线啊?谢谢,因为看到和您的问题相关想问问您。
赞
一下
回复此楼
8楼
2013-11-05 18:56:57
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
小白的乖彬
新虫
(小有名气)
应助: 0
(幼儿园)
金币: 56.6
散金: 15
帖子: 54
在线: 53.4小时
虫号: 1929833
注册: 2012-08-08
专业: 金属结构材料
引用回帖:
8楼
:
Originally posted by
碧海蓝天2015
at 2013-11-05 18:56:57
您好,我这条磁化曲线是VSM测得的,纵坐标为比磁化强度,横坐标为磁场强度,请问怎样根据此图得到磁导率曲线啊?谢谢,因为看到和您的问题相关想问问您。
...
其曲线任一点的斜率对应的就是磁场强度下磁化率 x :x+1即相对磁导率
赞
一下
回复此楼
9楼
2013-11-15 14:56:21
已阅
回复此楼
关注TA
给TA发消息
送TA红花
TA的回帖
