[交流] 关于电机安装座中孔的尺寸公差标注问题？？ 已有3人参与

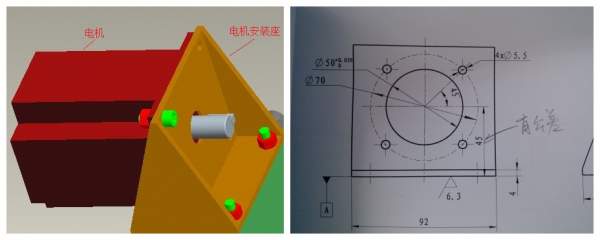

如图所示，其中电机安装座中穿过电机轴的孔的中心线距离电机座底面的尺寸45，是需要标注尺寸公差吗？为什么？需要标注的话是公差值怎么确定？？哪位高手知道呀，小弟感激不尽!!!
关于电机安装座中孔的尺寸公差标注问题？？
回复此楼

» 猜你喜欢
1楼 2013-07-02 16:26:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

ctgu_zheng

专家顾问 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
茉莉新西兰: 金币+2, 优秀回帖，多多交流 2013-07-05 20:14:29
茉莉新西兰: 机械EPI+1, 活跃的虫子，优秀应助，奖励EPI一枚 2013-07-05 20:21:29
需要标准的；主要考虑安装孔的位置公差，机械设计手册上有的；
你这个选择0.2的公差就可以，
孔的位置标注 最好不要用圆定位，圆定位 不容易控制
以中心轴线定位更好
赞一下 回复此楼
2楼2013-07-02 16:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
公差这东西是要看你结构才能定的.....
你这电机跟什么连接?采取什么样的连接?
如果这个尺寸比较要紧的话....建议给正负0.015
如果按楼上给的话.....0.2..........那还不如不给......
赞一下 回复此楼
3楼2013-07-02 19:45:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cal36

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ctgu_zheng at 2013-07-02 16:33:23
需要标准的；主要考虑安装孔的位置公差，机械设计手册上有的；
你这个选择0.2的公差就可以，
孔的位置标注 最好不要用圆定位，圆定位 不容易控制
以中心轴线定位更好

谢谢呀
回复此楼
4楼2013-07-02 20:56:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cal36

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by kingjinjing at 2013-07-02 19:45:32
公差这东西是要看你结构才能定的.....
你这电机跟什么连接?采取什么样的连接?
如果这个尺寸比较要紧的话....建议给正负0.015
如果按楼上给的话.....0.2..........那还不如不给......

谢谢提示呀
回复此楼
5楼2013-07-02 20:58:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

cal36

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by ctgu_zheng at 2013-07-02 16:33:23
需要标准的；主要考虑安装孔的位置公差，机械设计手册上有的；
你这个选择0.2的公差就可以，
孔的位置标注 最好不要用圆定位，圆定位 不容易控制
以中心轴线定位更好

那你的意思是标注位置公差还是尺寸公差？
赞一下 回复此楼
6楼2013-07-02 21:22:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ctgu_zheng

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
6楼: Originally posted by cal36 at 2013-07-02 21:22:24
那你的意思是标注位置公差还是尺寸公差？...

5.5的孔到孔 间距离的尺寸公差
5.5的孔 对应的螺钉应该是 M5的 这个尺寸是 中等精密的装配
尺寸公差控制到0.2之内  就可以保证 螺纹孔 肯定可以装进去
不是所有的公差 都要控制很严 实际加工中 公差越严 成本越高
不是一定需要很高的公差 就尽力不要高的公差
赞一下 回复此楼
7楼2013-07-02 22:18:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kingjinjing

专家顾问 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你确定你三维图上的电机安装座是对的?
你这样画....电机上的法兰怎么配合?这个东西怎么装啊。...
赞一下 回复此楼
8楼2013-07-03 05:30:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

muchongener

金虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我们这边一般给到正负0.2，还有你5.5的孔如果是预先打出的话，尺寸70也要给公差，也是正负0.2，角度45度也要有位置允差的，这么大的圆一般12~14′就够了，上面这样最好是有加工中心点窝，如果想省事就装配中配打，不过装配工工作量大了
赞一下 回复此楼
9楼2013-07-03 18:26:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
