| 查看: 2338 | 回复: 6 | ||
wahrrysu木虫 (正式写手)
|
[求助]
马氏体回火过程中碳化物析出温度实验
|
|

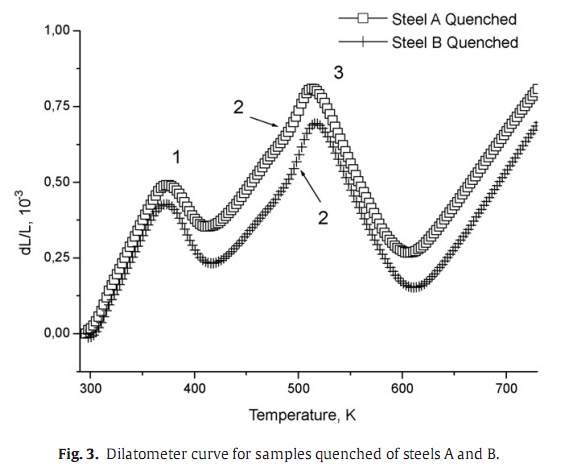

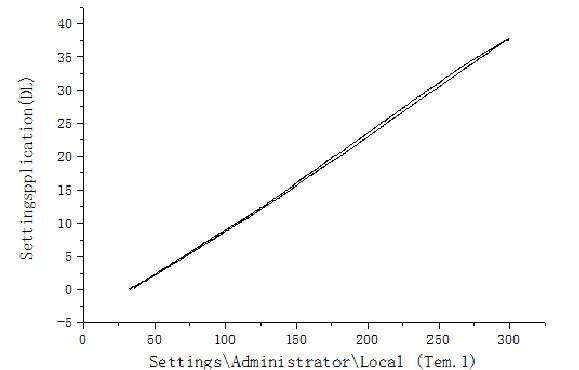

在马氏体回火的过程中，大概可以分为以下几个阶段，1是epsilon-carbide析出2是残奥分解3渗碳体析出 下面文献中通过热膨胀仪观察淬火的的试样膨胀量的变化，去区分不同的渗碳化析出温度，如图1所示  但是我也采用相同的方法，得到的确是一直膨胀的曲线，如图2所示  其中文献中的纵坐标单位是K，而我的单位是摄氏度，范围相差不大，我的纵坐标直接用的膨胀量，而不是膨胀率，但是趋势本应该相同，但实际相差较大，请高手帮忙分析一下！不尽感激！！ |
回复此楼» 猜你喜欢
职称评审没过，求安慰
已经有56人回复
-
最近几年招的学生写论文不引自己组发的文章
已经有5人回复
-
26申博自荐
已经有3人回复
-
A期刊撤稿
已经有4人回复
» 本主题相关价值贴推荐，对您同样有帮助:
- 马氏体回火时a相的变化规律
已经有10人回复
- 求助马氏体300度等温处理后10nm左右碳化物确定其结构的方法
已经有14人回复
- 马氏体钢的晶界角度的问题
已经有4人回复
- 关于热处理工艺制定
已经有6人回复
- 残余奥氏体是如何向回火马氏体转变的？
已经有8人回复
- 急！本科毕设 请高手指教 淬火后马氏体中的白色组织是什么
已经有18人回复
- 快速加热淬火热处理
已经有11人回复
- 求助2Cr13的组织分析
已经有12人回复
- 回火时间的研究
已经有25人回复
- 马氏体不锈钢存在晶界腐蚀吗？
已经有10人回复
- 这是回火马氏体吗？急，下午预答辩，求助达人帮忙
已经有14人回复
- T91钢组织确定求助
已经有11人回复
- 很多国外文章不提说回火索氏体，将回火马氏、回火屈氏体、回火索氏体通称回火马氏体
已经有22人回复
- 如何理解钢的低温回火脆性的不可逆性
已经有10人回复
- 马氏体全部转变为球状珠光体？？？
已经有6人回复
- 【求助】求助从金相照片分析组织成分及热处理工艺（15CrMn）
已经有16人回复
- 【求助】关于透射电镜衍射斑点的问题
已经有8人回复
- 【求助】马氏体板条的腐蚀方法？
已经有5人回复
- 【求助】残余奥氏体是怎么生成的？大家来讨论一下哈
已经有19人回复
- 【求助】关于板条马氏体的力学性能
已经有10人回复
- 【讨论】焊缝调质后的组织
已经有3人回复
个人感觉：LZ这个实验结果与文献相差较大的原因应该出现在了纵坐标上。
wahrrysu
2楼2013-07-01 09:57:18
wahrrysu
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 4221.3
- 散金: 499
- 红花: 2
- 帖子: 346
- 在线: 206.8小时
- 虫号: 889613
- 注册: 2009-10-31
- 专业: 金属结构材料
3楼2013-07-01 10:48:54
介个！文献上应该有所体现吧！真心说这个实验俺也木做过！ 4楼2013-07-01 11:11:22
wahrrysu
木虫 (正式写手)
- 应助: 1 (幼儿园)
- 金币: 4221.3
- 散金: 499
- 红花: 2
- 帖子: 346
- 在线: 206.8小时
- 虫号: 889613
- 注册: 2009-10-31
- 专业: 金属结构材料
5楼2013-07-01 12:57:42
6楼2013-07-01 15:56:32
7楼2013-07-01 15:58:44
